Digitalt 2-kanals oscilloskop FNIRSI 1014D med DDS-generator

Name: Digitalt 2-kanals oscilloskop FNIRSI 1014D med DDS-generator
SKU: MR-01707
Price: 2790 NOK
Availability: InStock

Legg til i ønskeliste

kr 2 790,00

Bli den første til å omtale produktet

FNIRSI 1014D kombinerer oscilloskop og DDS-generator.

Det digitale 2-i-1-instrumentet gir to målekanaler med 100MHz x 2 analog båndbredde og sanntidssampling på 1GSa/s. Den 7-tommers LCD TFT-fargeskjermen har 800 x 480 piksler. Den innebygde generatoren leverer 14 standardsignaler og ett egendefinert signal, med sinusfrekvens opptil 10MHz. Auto-, Normal- og Single-utløsning, AC/DC-kobling, markørmåling, AUTO-funksjon og Roll-modus forenkler signalanalysen. FFT-visning og Lissajous-kurver gir flere analysemuligheter, mens lagring av opptil 1000 skjermbilder og 1000 signalforløp samt USB-eksport gjør det enklere å dokumentere målinger.

Se videopresentasjon

Kjøp nå så vil vi sende varen innen 7. nov. 2026

SKU

MR-01707

Kategorier:

Målere og testere

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

2-kanals oscilloskop med DDS-generator og 100MHz båndbredde

FNIRSI 1014D kombinerer et digitalt oscilloskop med to målekanaler og en énkanals DDS-generator. Oscilloskopet har analog båndbredde på 100MHz x 2 og sanntidsprøvetaking på 1GSa/s. En 7-tommers LCD TFT-fargeskjerm med oppløsning på 800 x 480 piksler gir plass til kurver, måleverdier og innstillinger. Instrumentet støtter samtidig observasjon og sammenligning av to signaler og kan brukes til måling, diagnostikk og signalanalyse.

Digitalt 2-kanals oscilloskop med bølgeformer, DDS-generator og innganger — To målekanaler kombineres med en innebygd DDS-generator

Digitalt oscilloskop sett forfra med skjerm, betjeningsknapper og tre innganger — Auto, Normal og Single dekker ulike utløserbehov

Måling, utløsning og inngangsområde

Oscilloskopet støtter utløsermodusene Auto, Normal og Single samt stigende og fallende utløserflanke. AC/DC-kobling og Roll-modus gir flere måter å arbeide med periodiske og ikke-periodiske signaler på. Markørmåling kan brukes til å lese av topp-til-topp-verdi og frekvens uten manuell omregning. AUTO-funksjonen tilpasser visningen, mens adaptive utløsernivåer på 25%, 50% og 75% gir flere valgmuligheter. Maksimal målespenning er 40V med 1X-probe og 400V med 10X-probe.

Innebygd DDS-signalgenerator

Den innebygde DDS-generatoren leverer 14 standardsignaler med amplitude på 2,5Vpp samt et brukerdefinert signal. Signaltypene omfatter blant annet sinus-, firkant-, trekant- og sagtannsignaler. Sinussignaler kan genereres med frekvens på opptil 10MHz, mens øvrige standardsignaler har en maksimal frekvens på 2MHz. Det brukerdefinerte signalet støtter opptil 1MHz, og bare frekvensen kan justeres. Frekvensoppløsningen er 1Hz. Generatoren gjør det mulig å opprette testsignaler med det samme instrumentet som brukes til å undersøke dem.

Digitalt oscilloskop sett bakfra med produktetikett og strømtilkobling — Generatoren leverer 14 standardsignaler med 2,5Vpp amplitude

Digitalt oscilloskop med seks eksempler på Lissajous-kurver på skjermen — FFT-visning og Lissajous-kurver støtter signalanalyse

Skjerm og funksjoner for signalanalyse

Fargeskjermen på 7 tommer har en oppløsning på 800 x 480 piksler og viser kurver, innstillinger og måleparametere. Instrumentet støtter totalt 12 måleparametere. FFT-visning kan brukes til å undersøke frekvenskomponentene i et signal. Lissajous-visning gjør det mulig å sammenligne to signaler med hensyn til amplitude, frekvens og faseforskyvning. Markørfunksjonen gir direkte avlesning når signalformen eller forstyrrelser gjør automatisk analyse mindre egnet.

Lagring og eksport av måledata

Oscilloskopet kan lagre opptil 1000 skjermbilder og 1000 signalforløp. Den innebygde kurvebehandlingen gjør det mulig å bla gjennom og analysere lagret materiale på instrumentet. Skjermbilder kan eksporteres til en datamaskin via USB og brukes i målerapporter, servicedokumentasjon eller undervisningsmateriale. Lagringsdybden er 240kbit. Kombinasjonen av lagring, skjermbilder og USB-eksport gjør det mulig å dokumentere målinger og gjennomgå dem senere.

Digitalt oscilloskop med eksempler på forskjellige analoge og digitale kurver — Skjermbilder og signalforløp kan lagres og eksporteres via USB

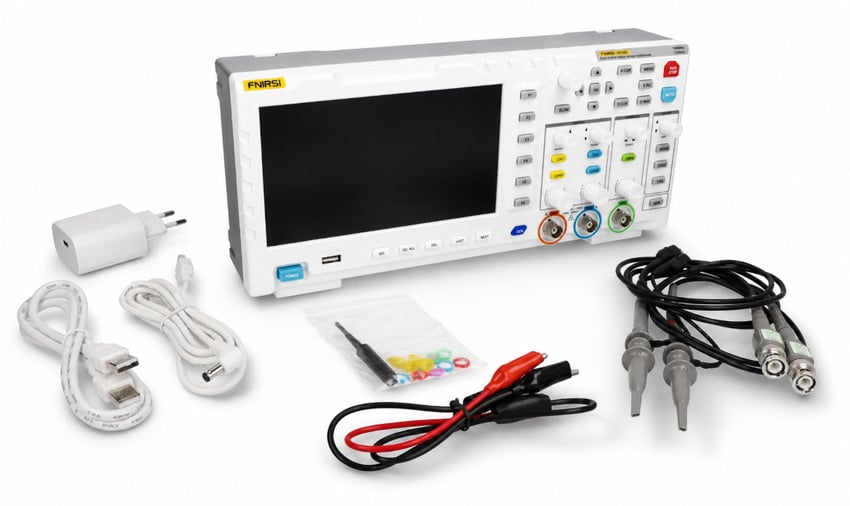

Digitalt oscilloskop sammen med strømforsyning, måleledninger og tilbehør — Pakken omfatter oscilloskop, to 100MHz-prober og USB-lader

Konstruksjon og pakkeinnhold

Kabinettet er laget av ABS og måler 310 x 145 x 70 mm. Strømforsyningen er spesifisert til 5V, 2A / 3A / 4A.

Det oppgitte pakkeinnholdet består av følgende deler:

Digitalt oscilloskop
2 stk. 100MHz-prober
USB-lader

Videopresentasjon av Digitalt 2-kanals oscilloskop FNIRSI 1014D med DDS-generator

Bruksområder for måling og diagnostikk

Kombinasjonen av to oscilloskopkanaler, DDS-generator og analysefunksjoner egner seg til flere dokumenterte arbeidsområder:

Måling og sammenligning av analoge og digitale signaler i elektronikk
Diagnostikk og dokumentasjon ved servicearbeid
Signalanalyse i automasjon og utviklingsarbeid
Elektronikkprosjekter, undervisning og hobbybruk

Sikker bruk og oppbevaring

Oppgitt driftstemperatur er fra -5°C til 40°C, med relativ luftfuktighet på maksimalt 80%. Instrumentet skal oppbevares rent og tørt og beskyttes mot fuktighet, mugg, direkte sollys, kraftig trykk og mekanisk skade. Det skal ikke brukes i regn eller tåke og bør beskyttes mot fall og støt. Dersom LCD-skjermen ikke tennes på grunn av lav spenning, må instrumentet lades.
