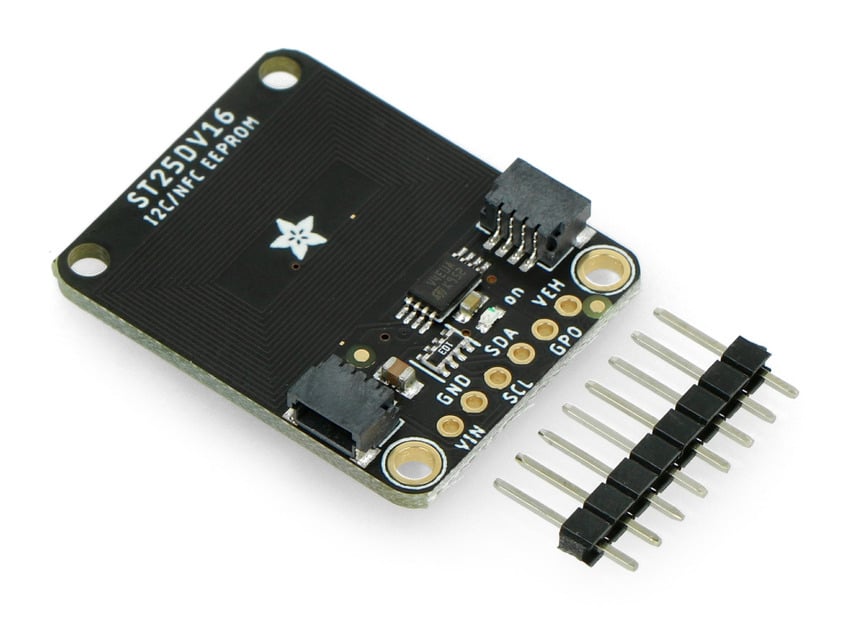

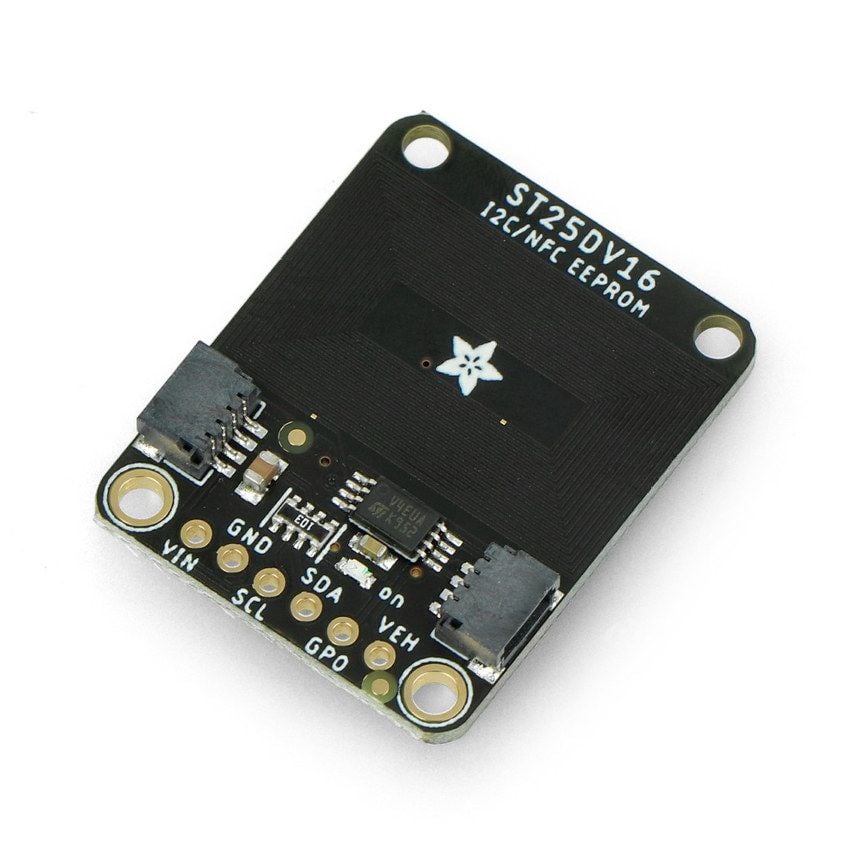

RFID-modul med EEPROM, I2C og STEMMA QT/Qwiic fra Adafruit

Minne, blokker og rask overføring

EEPROM-minnet har bytetilgang fra I2C og tilgang til blokker på 4 byte fra RF-grensesnittet. Flerbyteprogrammering støttes for opptil 256 byte. Modusen for rask overføring flytter data mellom I2C- og RF-grensesnittet gjennom en dedikert halvdupleksbuffer på 256 byte.

Det kontaktløse grensesnittet støtter alle modulasjoner i ISO/IEC 15693 og lesetilgang på opptil 53 Kb/s. Modulen kan lese én eller flere blokker, også med utvidede kommandoer. Den kan skrive enkeltblokker eller opptil 4 blokker om gangen. Typisk skrivetid er 5 ms/byte via I2C og 5 ms/blokk via RF.

Beskyttelse av brukerdata og konfigurasjon

Brukerminnet kan deles inn i 1 til 4 konfigurerbare områder. Områdene kan beskyttes ved lesing og eller skriving med tre 64-bits passord via RF og ett 64-bits passord via I2C. Systemkonfigurasjonen kan skrivebeskyttes med ett 64-bits passord for hvert av de to grensesnittene.

Bruksområder for RFID-modulen

Kombinasjonen av I2C, EEPROM og kontaktløs kommunikasjon egner seg til flere utviklingsoppgaver:

• Bro mellom en I2C-kontroller og et ISO/IEC 15693-basert RF-grensesnitt
• Toveis datautveksling med en mobiltelefon via en egenutviklet app
• Mobil lesing av lagret informasjon med Apple- og Android-enheter

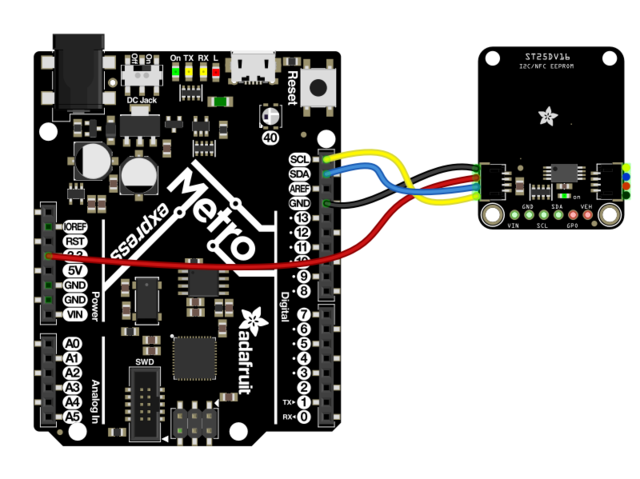

• Metro-baserte prototyper med tilgjengelig bibliotek og eksempelprogram
