UART til RS485-omformer for XIAO og QT Py

UART til RS485-omformer for utviklingskort

Omformermodulen fra Seeedstudio konverterer en UART-datastrøm til RS485 og er utviklet for Seeed XIAO og Adafruit QT Py. TP8485E-brikken arbeider som en halvdupleks transceiver, slik at data overføres i én retning om gangen. Modulen kan forsynes med 5V eller 12V DC og støtter kommunikasjon over avstander på opptil 1200 m.

Tilkoblinger og terminering av RS485-bussen

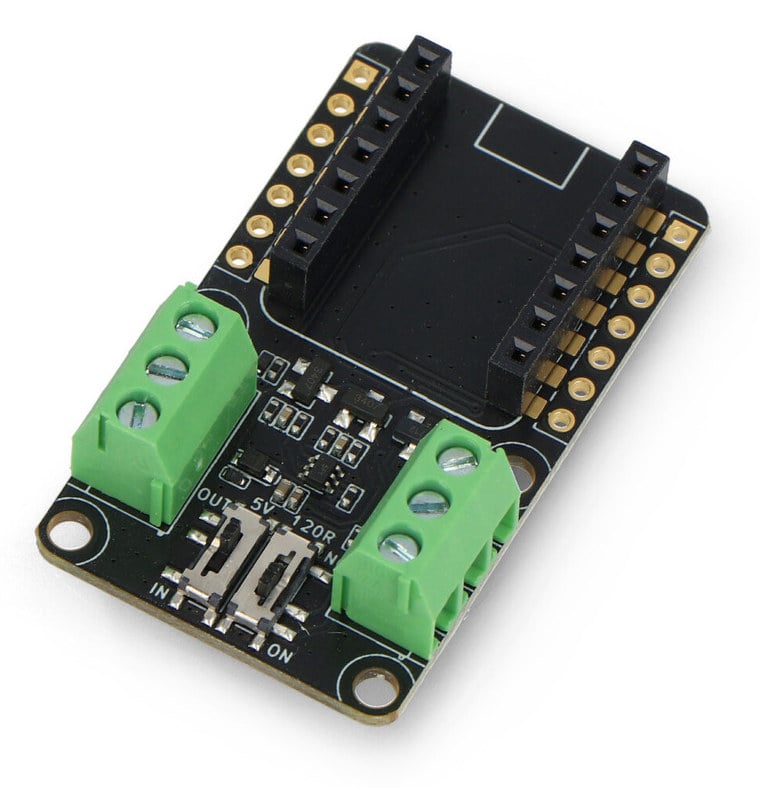

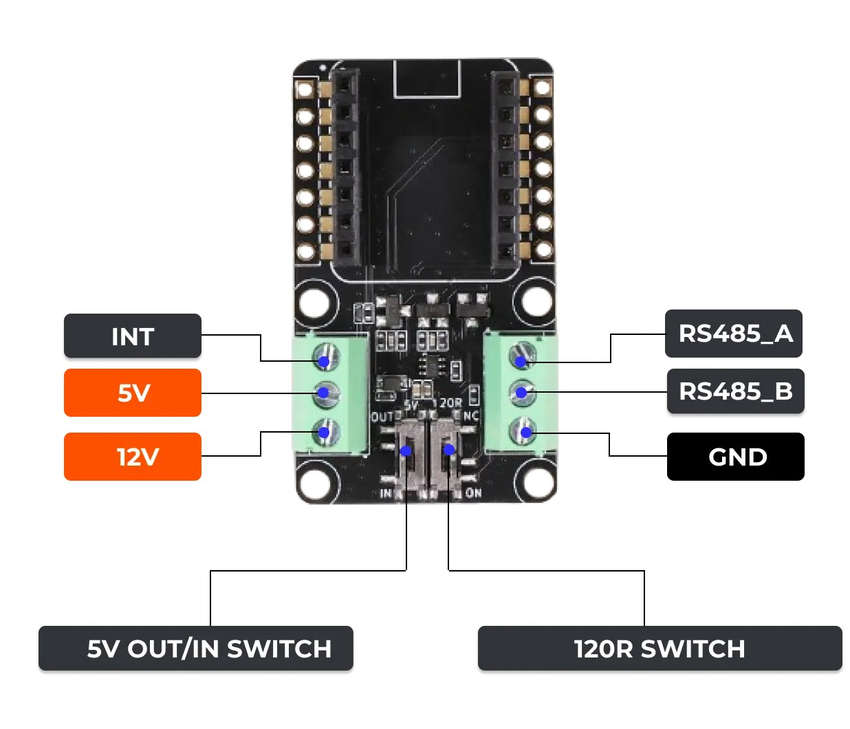

Separate 3-pinners skruterminaler brukes til RS485-signaler og strømforsyning. Signaltilkoblingen omfatter RS485_A, RS485_B og GND, mens strømtilkoblingen støtter 5V eller 12V DC. En 5V OUT/IN-bryter velger om 5V-tilkoblingen skal fungere som inngang eller utgang.

Modulen har også en bryter som kobler inn en termineringsmotstand på 120Ω. Den kan brukes til terminering ved enden av en RS485-buss, blant annet på lange kommunikasjonslinjer. Datahastigheten er opptil 250 kb/s.

Kompatibilitet, programmering og bruk

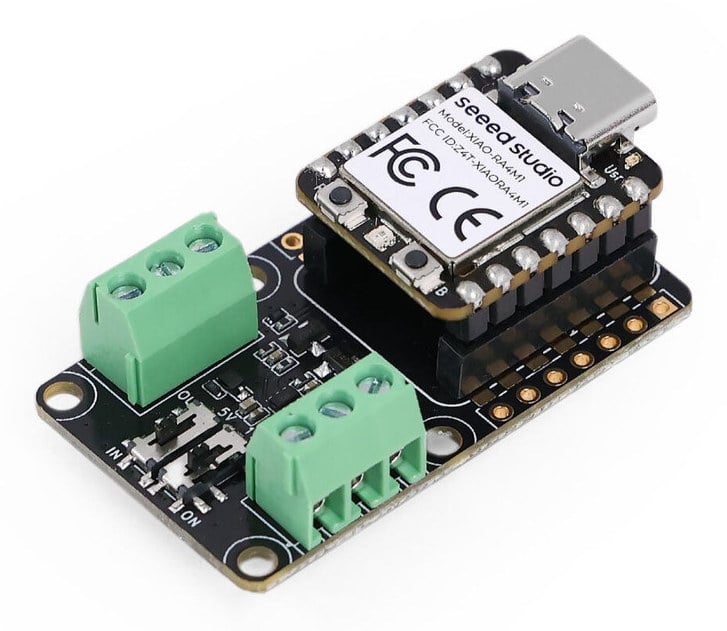

Utvidelsesmodulen er kompatibel med Seeed XIAO og Adafruit QT Py. Den kan brukes med Arduino IDE og MicroPython, slik at UART- og RS485-kommunikasjonen kan inngå i programmerbare prosjekter basert på disse utviklingskortene.

Dokumenterte bruksområder omfatter flere systemer som krever seriell dataoverføring:

• Industriell automasjon
• Overvåkingssystemer
• Datainnsamling
• IoT-løsninger
