JST-SH-kabel med mikrotestkroker for STEMMA QT/Qwiic

4-pinners kabel for STEMMA QT/Qwiic og mikrotestkroker

Denne tilkoblingskabelen fører forbindelsen fra en STEMMA QT/Qwiic-port ut til fire separate mikrotestkroker. De fargekodede lederne er fordelt på jord, strømforsyning, SDA og SCL, slik at hver forbindelse er enkel å identifisere under oppkobling og testing.

Mikrotestkrokene har et slankere format enn vanlige krokodilleklemmer. De kan festes til loddefelt, ledninger og kontaktpunkter på blant annet DIP- og SOIC/SOP-kretser.

Fire fargekodede forbindelser

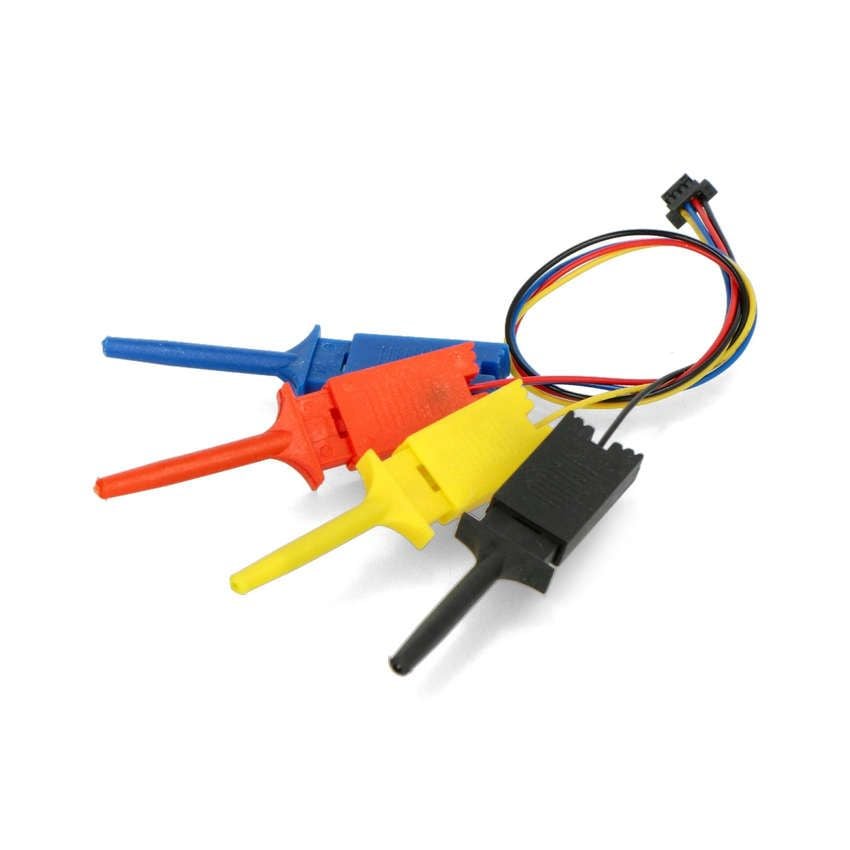

Kabelen har én 4-pinners JST-SH-kontakt for STEMMA QT/Qwiic i den ene enden og fire mikrotestkroker i den andre. Svart leder brukes til jord, rød til strømforsyning, blå til SDA-data og gul til SCL-klokkesignal.

Bruksområder

Kombinasjonen av modulplugg og separate kroker egner seg til midlertidige testkoblinger der de enkelte lederne må kobles til ulike kontaktpunkter.

• Testkobling mellom en STEMMA QT/Qwiic-port og separate signalpunkter
• Tilgang til SDA- og SCL-linjer under testing av moduler
• Tilkobling til loddefelt og frittliggende ledninger
• Kontakt med punkter på DIP- og SOIC/SOP-kretser

Spesifikasjoner
