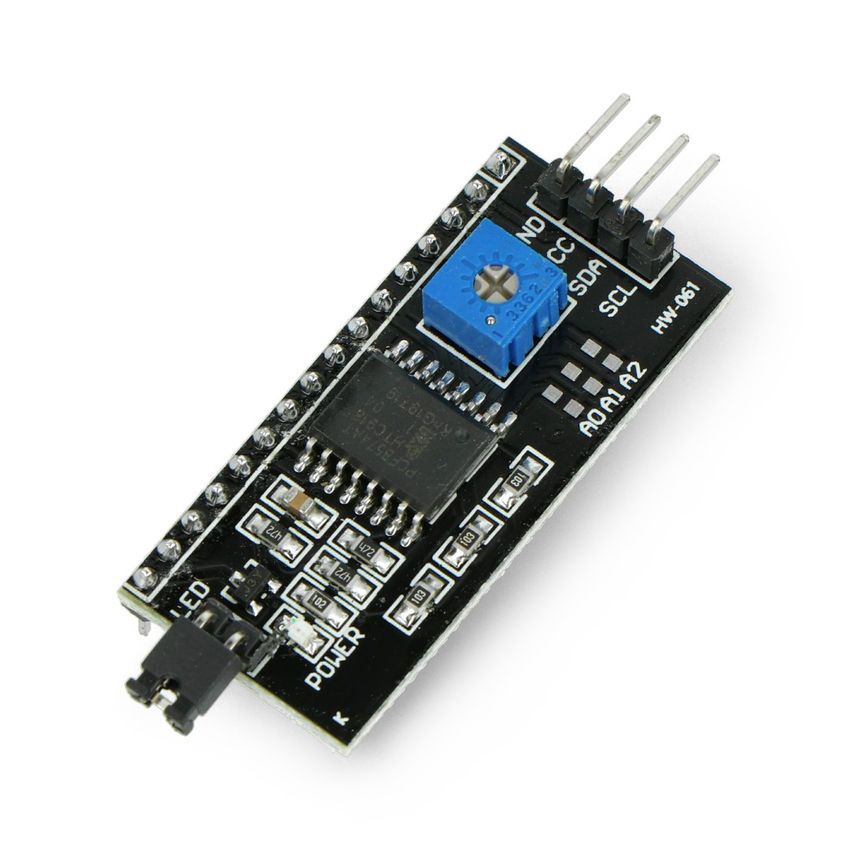

I2C-adapter for HD44780 LCD-display med blå kontrastjustering og tilkoblingspinner

Skip to the beginning of the images gallery

I2C-adapter til HD44780 LCD-display med kontrastjustering

Name: I2C-adapter til HD44780 LCD-display med kontrastjustering
SKU: MR-01445
Price: 139 NOK
Availability: InStock

Legg til i ønskeliste

kr 139,00

Bli den første til å omtale produktet

Styr HD44780-displayet med bare to datalinjer.

Denne I2C-konverteren bruker SDA og SCL for kommunikasjon med et LCD-display basert på HD44780, med 5V og jord i tillegg. Fra Arduino kan du styre både tekst og bakgrunnsbelysning via I2C, mens et innebygd potensiometer brukes til kontrastjustering.

Kortet har 4,7kΩ pull-up-motstander på I2C-linjene og loddebroene A0, A1 og A2 for å endre I2C-adressen. En 16-pinners hannlist på baksiden er beregnet for lodding til displayet, og en avtakbar lask kan slå av bakgrunnsbelysningen.

Kjøp nå så vil vi sende varen innen 29. okt. 2026

SKU

MR-01445

Kategorier:

Skjermer og displays

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

I2C-grensesnitt for HD44780 LCD-skjermer

Adapteren kobler en LCD-skjerm med HD44780-kontroller til I2C-bussen. Skjermen trenger da bare datalinjene SDA og SCL, i tillegg til 5V strømforsyning og jord. Den er laget for populære HD44780-skjermer, blant annet varianten med 2x16 tegn. Tilkoblingen reduserer antallet datalinjer som kreves mellom skjermen og en Arduino.

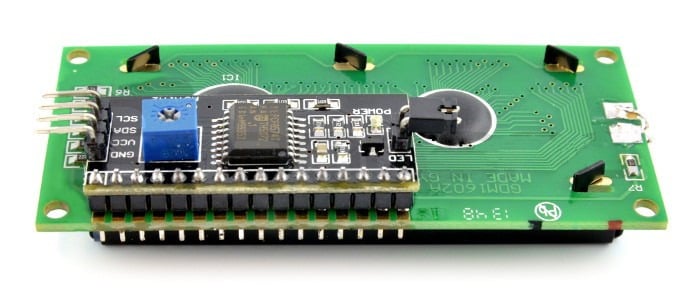

HD44780 LCD-skjerm med I2C-adapter montert på baksiden — Adapteren kobles til en skjerm basert på HD44780

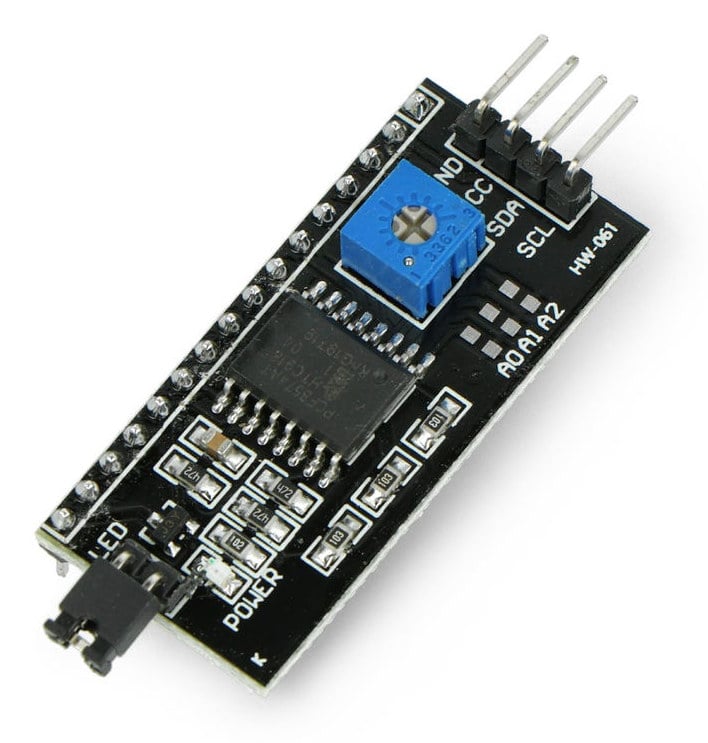

I2C-adapter for HD44780 med kontaktpinner og kontrastpotensiometer — Potensiometeret brukes til å justere skjermkontrasten

Justering av kontrast og bakbelysning

Det innebygde potensiometeret brukes til å justere kontrasten på LCD-skjermen. Fra en Arduino kan både skjermteksten og bakbelysningen styres via I2C. Bakbelysningen kan slås av programmatisk, og den kan også deaktiveres ved å ta ut jumperen på adapterkortet.

Bruk i Arduino- og LCD-prosjekter

Adapteren er kompatibel med Arduino og egner seg til oppkoblinger der en HD44780-skjerm skal styres over I2C, for eksempel:

Tekstvisning på en 2x16 LCD-skjerm med HD44780-kontroller
Statusvisning der tekst og bakbelysning styres fra programmet
Prototyper der skjermen skal bruke to datalinjer i stedet for flere parallelle styrelinjer

Et Arduino-bibliotek er tilgjengelig for modulen. Før biblioteket tas i bruk, må adapteren loddes til skjermen med riktig tilkobling.

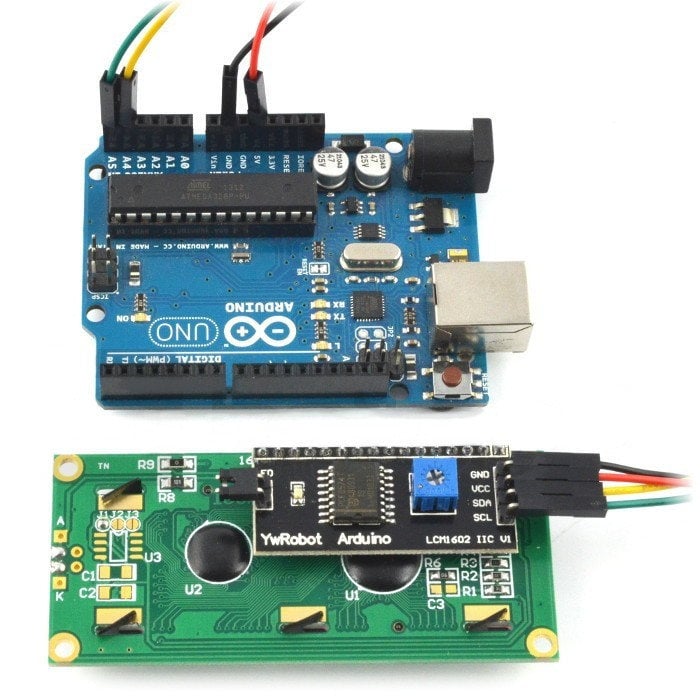

HD44780 LCD-skjerm med I2C-adapter koblet til et Arduino-kort — Arduino kan styre tekst og bakbelysning via I2C

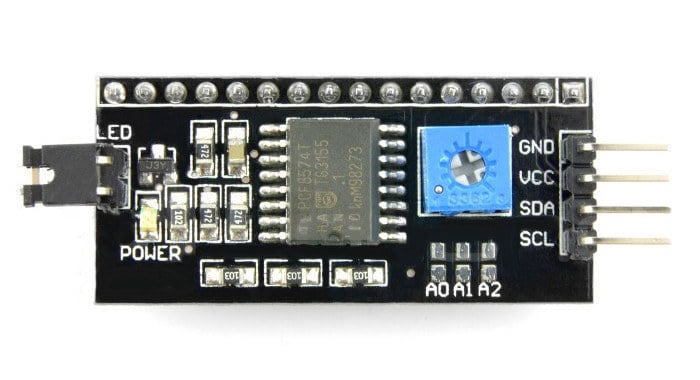

HD44780 I2C-adapter med merkede GND-, VCC-, SDA- og SCL-pinner — Grensesnittet bruker GND, +5V, SDA og SCL

Fire pinner mot mikrokontrolleren

Mot mikrokontrolleren brukes fire tilkoblinger: GND for jord, VCC for +5V, SDA som datalinje og SCL som klokkelinje på I2C-bussen. På baksiden sitter en 16-pinners hannstiftlist som loddes til en skjerm basert på HD44780. Grensesnittpinnene er ferdig loddet.

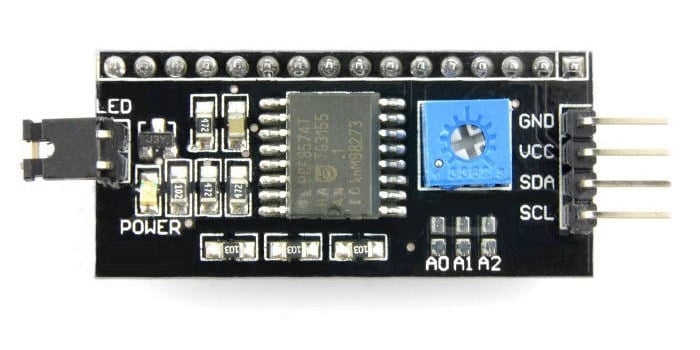

Valg og kontroll av I2C-adresse

Modulens I2C-adresse kan endres ved å lodde adressebroene A0, A1 og A2. Den tilgjengelige adressen avhenger av brikkevarianten som er montert. En I2C-skanner for Arduino anbefales for å lese den faktiske adressen til tilkoblede enheter før skjermen tas i bruk.
