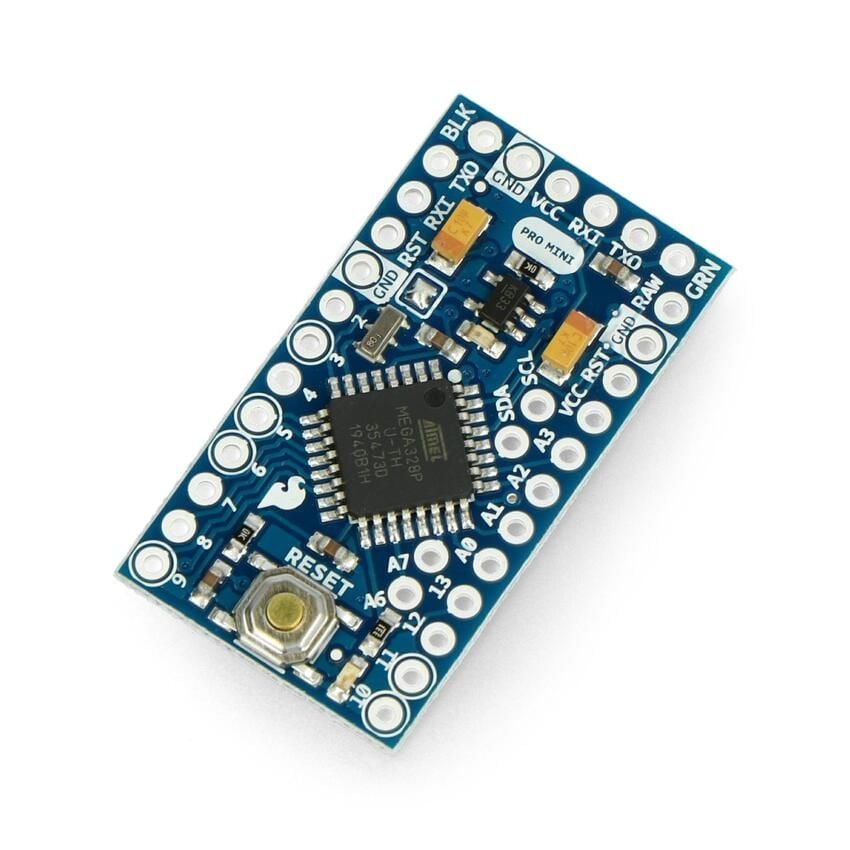

Arduino Pro Mini 328 er et miniatyrutviklingskort basert på den populære ATmega328-mikrokontrolleren. Med dimensjoner på kun 33 × 18 mm er det omtrent 1/6 av størrelsen til en standard Arduino Uno, noe som gjør det ideelt for prosjekter der plass er kritisk.

Kortet opererer på 3,3V med 8MHz klokkefrekvens – halvparten av Uno-hastigheten, men fortsatt mer enn tilstrekkelig for de fleste applikasjoner. Den lave spenningen eliminerer behovet for nivåkonvertere når du kobler til moderne 3,3V-sensorer som GPS-moduler, akselerometre og miljøsensorer.

Designet for erfarne brukere

Arduino Pro Mini leveres uten forhåndslodde kontakter – dette er et bevisst valg som gir deg full fleksibilitet. Du bestemmer selv hvilke pinner som skal brukes, og kan lodde ledninger direkte eller montere stiftlister i ønsket retning. Den ultratynne PCB-en på 0,8 mm og vekten på under 2 gram gjør kortet perfekt for:

Wearables og e-tekstiler – minimal størrelse og vekt
Droner og RC-kjøretøy – hver gram teller
Permanente installasjoner – kan bygges inn i prosjekter
Batteridrevne IoT-sensorer – lavt strømforbruk

Tekniske muligheter

Til tross for den kompakte størrelsen tilbyr Pro Mini imponerende funksjonalitet:

14 digitale I/O-pinner – hvorav 6 kan brukes som PWM-utganger
8 analoge innganger – inkludert ADC6 og ADC7 som ikke finnes på standard Arduino
I2C-klar – A4 (SDA) og A5 (SCL) med fotavtrykk for valgfrie pull-up-motstander
Støtte for UART, SPI og I2C kommunikasjon
Eksterne avbrudd for sanntidsapplikasjoner
Innebygd strømregulator med overstrømsbeskyttelse (maks 150mA)

Strømforsyning og programmering

Kortet har to strøminnganger:

RAW-pinne – aksepterer 3,4V til 12V uregulert spenning (går gjennom regulatoren)
VCC-pinne – for direkte tilkobling av regulert 3,3V (omgår regulatoren)

Siden Pro Mini ikke har innebygd USB-kontroller, kreves en ekstern USB-UART-adapter (FTDI Basic eller tilsvarende) for programmering. Adapteren støtter auto-reset, slik at du ikke trenger å trykke på reset-knappen manuelt ved opplasting av kode.

Spesifikasjoner

Mikrokontroller: ATmega328
Driftsspenning: 3,3V
Inngangsspenning (RAW): 3,4V til 12V
Klokkefrekvens: 8MHz (ekstern resonator, 0,5% toleranse)
Flash-minne: 32KB (5KB reservert for bootloader)
SRAM: 2KB
EEPROM: 1KB
Digitale I/O: 14 pinner
PWM-kanaler: 6
Analoge innganger: 8 (inkl. ADC6 og ADC7)
Maks strømutgang: 150mA (overstrømsbeskyttet)
Kommunikasjon: UART, SPI, I2C
PCB-tykkelse: 0,8 mm
Dimensjoner: 33 × 18 mm
Vekt: under 2g

Viktig informasjon

Arduino Pro Mini er ikke fysisk kompatibel med Arduino-skjold, men kan kobles til ethvert skjold via ledninger. Kortet er åpen kildekode-maskinvare – alle designfiler er fritt tilgjengelige.

Se fanen Dokumenter & linker for tekniske data og nyttige linker.
