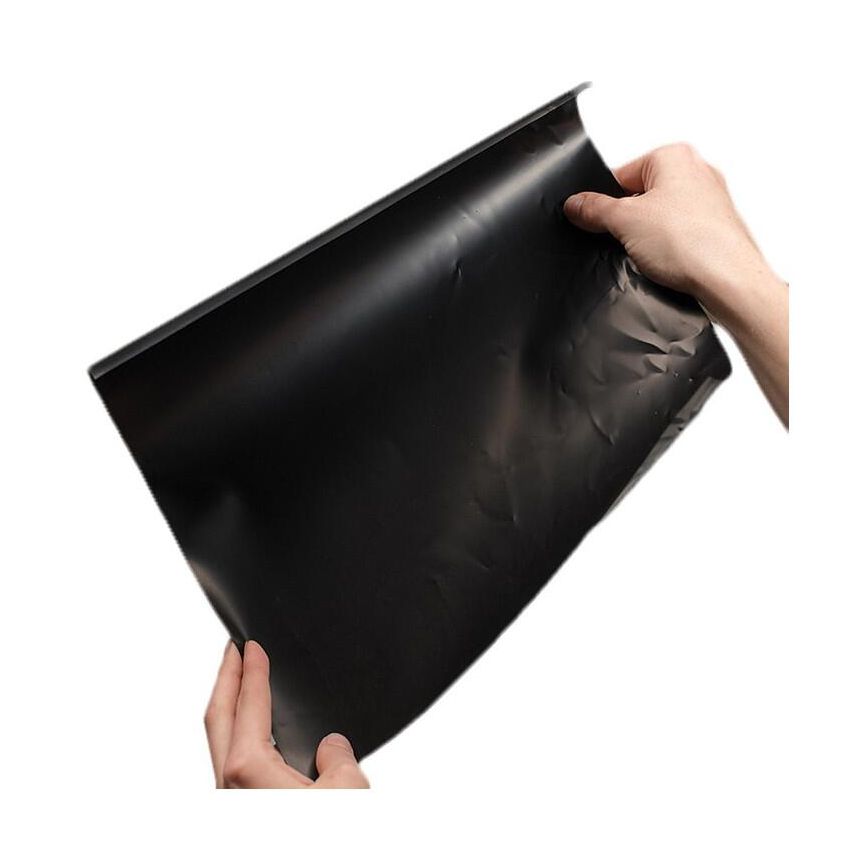

Trykkfølsom ledende membran, 280x280 mm, fleksibel

Ledende membran for trykkmåling og interaktive prosjekter

Denne unike membranen fra Adafruit er laget av et spesielt

ledende materiale som reagerer på trykk.

Når du trykker på et vilkårlig punkt på membranen, endres den elektriske motstanden. Denne endringen kan enkelt måles som en

spenningsforskjell med en mikrokontroller som Arduino eller Raspberry Pi.

Membranen måler 280 x 280 mm og er kun 0,1 mm tykk. Den fleksible konstruksjonen gjør at den kan bøyes, kuttes og tilpasses ulike former og overflater. Arbeidstemperaturen spenner fra -45°C til +65°C.

Kreative prosjekter med trykkfølsom membran

• LED-sko med trykksensorer: Lag sko som lyser når du går – populært Firewalker-prosjekt fra Adafruit.
• Interaktivt dansegulv: Bygg et gulv med LED-lys som reagerer på bevegelser og trykk.
• Elektroniske trommer og instrumenter: Lag trykkfølsomme pads for musikkproduksjon og MIDI-kontrollere.
• Roboters berøringssans: Gi roboter taktile sensorer for å registrere kontakt og grep.
• Smart sete-sensor: Registrer om en stol eller bil er opptatt.
• Interaktiv kunst: Lag installasjoner som reagerer på publikums berøring.
• Gaming-kontrollere: Bygg egne trykksensitive spillkontrollere.
• Smarte tekstiler: Integrer trykksensorer i klær og tilbehør.

Slik fungerer resistiv trykkteknologi

Membranen utnytter prinsippet om

variabel motstand som endres proporsjonalt med påført kraft.

Koble membranen til en analog inngang på mikrokontrolleren med en enkel spenningsdeler. Når trykk påføres, synker motstanden og spenningen endres. Du kan måle trykk på

flere punkter ved å dele membranen i soner

med krokodilleklemmer eller lodding til kobberfolie.

Ideelt for wearable-elektronikk og IoT

Den ultratynne profilen på kun 0,1 mm gjør membranen perfekt for

integrering i tekstiler, sko og bærbare enheter.

Kombiner med Arduino LilyPad eller Adafruit Flora for sømløse wearable-prosjekter. Membranen tåler bøying og kan sys inn i stoffer.

Tekniske spesifikasjoner

• Dimensjoner: 280 × 280 mm
• Tykkelse: 0,1 mm
• Langsgående motstand: < 500 Ω/cm
• Overflatemotstand: < 31 000 Ω/cm²
• Arbeidstemperatur: -45°C til +65°C
• Vekt: ca. 20 g
• Produsent: Adafruit (1361)
