Elektronikksett med koblingsbrett for prototyping

Dette elektronikksettet med koblingsbrett er laget for praktisk bygging, testing og læring innen elektronikk. Settet gir et bredt utvalg grunnkomponenter for arbeid med enkle kretser, mikrokontrollere og logiske byggesteiner.

Komponentsett for Arduino og andre mikrokontrollere.

Innholdet dekker både kobling, signalering, måling, regulering og grunnleggende strømbegrensning. Det gjør settet nyttig når du vil komme raskt i gang med prototyper uten å hente enkeltdeler fra mange ulike pakker.

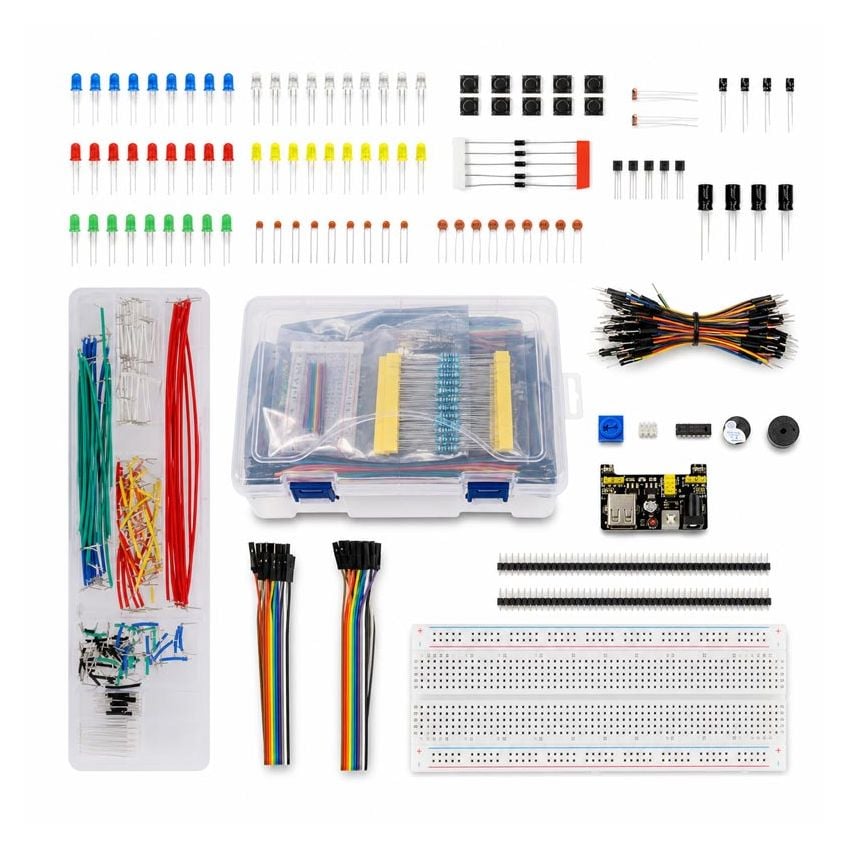

Settet inneholder blant annet 830-hulls koblingsbrett, strømforsyningsmodul, koblingsledninger, Tact Switch-brytere, LED-er, transistorer, kondensatorer, motstander og en fargekodeoversikt for motstander. Delene leveres samlet i en liten oppbevaringsboks, og innholdslisten er plassert på innsiden av lokket.

Praktisk elektronikksett for læring og testing

Settet passer for deg som vil bygge enkle prototyper, teste innganger og utganger på mikrokontrollere eller lære hvordan grunnleggende elektroniske komponenter oppfører seg i en krets.

Koblingsbrett og komponenter for raske prototyper.

Med koblingsbrettet kan komponentene settes sammen og endres underveis i arbeidet. LED-er, summer, fotomotstand, termistor og potensiometer gjør det mulig å lage små testoppsett for lys, lyd, temperatur og brukerbetjening.

Typiske bruksområder

Settet kan brukes i mange praktiske elektronikkoppgaver:

Prototyping med mikrokontroller: bygg og test enkle kretser med Arduino eller andre mikrokontrollere
Læring i elektronikk: øv på LED-kretser, strømbegrensning, signaler, innganger og utganger
Lyd- og lyssignaler: bruk aktive og passive summermoduler sammen med LED-er i alarm- og varslingsprosjekter
Sensorforsøk: test fotomotstand og termistor i kretser som reagerer på lys eller temperatur
Logiske utvidelser: arbeid med 74HC595N skiftregister og 4N35 optokobler i enkle digitale prosjekter

Spesifikasjoner

Produkttype

Elektronikksett med koblingsbrett og komponenter

Koblingsbrett

830 hull

Bruk

Prototyping, læring og testing av elektroniske kretser

Kompatibilitet

Kan brukes med Arduino eller andre mikrokontrollere

Arduino-kort

Ikke inkludert

Emballasjebredde

19,5 cm

Emballasjehøyde

4,65 cm

Emballasjedybde

9 cm

Detaljert innhold i settet

Element	Kort tittel	Beskrivelse	Antall
Koblingsbrett	830-hulls prototypebrett	Koblingsbrett for rask bygging av elektroniske prototyper og testkretser.	1 stk.
Strømforsyningsmodul	Modul for koblingsbrett	Strømforsyningsmodul for koblingsbrett. Den gjør det mulig å bruke 5 V eller 3,3 V med egnet nettadapter.	1 stk.
Passiv summer	Lydgiver uten generator	Passiv summer uten kontinuerlig tonegenerator. Kan brukes for å legge lydsignalering til et prosjekt.	1 stk.
Aktiv summer	Lydgiver med generator	Aktiv summer med kontinuerlig tonegenerator. Den kan gi lydsignal når lavt nivå legges på inngangen.	1 stk.
Presisjonspotensiometer	Justerbar kontroll	Potensiometer som kan brukes som dreieknapp eller justerbar inngang i et brukergrensesnitt.	1 stk.
74HC595N skiftregister	Digital utvidelseskrets	Skiftregister for digitale prosjekter der flere utganger skal styres fra færre styresignaler.	1 stk.
4N35 optokobler	Optisk isolasjon	Optokobler som brukes til elektrisk separasjon mellom deler av en krets.	1 stk.
Elektrolyttkondensator 100 µF / 50 V	Kondensator for filtrering	Polar elektrolyttkondensator med 100 µF kapasitans og 50 V spenningsverdi. Brukes blant annet ved filtrering av forsyning og i regulatoroppsett.	5 stk.
Elektrolyttkondensator 10 µF / 50 V	Kondensator for forsyningskretser	Polar elektrolyttkondensator med 10 µF kapasitans og 50 V spenningsverdi. Egnet for grunnleggende testkretser og filtrering.	5 stk.
NPN-transistor PN2222	Transistor for signalforsterkning	NPN-transistor som kan forsterke elektriske signaler. Maksimal spenning er 40 V, og maksimal strøm er 1 A.	5 stk.
Likeretterdiode 1N4007	Diode for strømretting	Diode som brukes til likeretting av strøm i enkle elektroniske kretser.	5 stk.
Fotomotstand	Lysfølsom motstand	Sensor der motstanden endres etter lysintensiteten som treffer komponenten.	2 stk.
Tact Switch-trykkbryter	Monostabil THT-knapp	Liten monostabil trykkbryter for THT-montering. Målene er 5 × 5 mm, høyde 8 mm.	10 stk.
Termistor	Temperaturfølsom motstand	Temperatursensor der motstanden synker når temperaturen øker.	1 stk.
RGB-LED	Flerfarget lysdiode	LED som kan sende ut farger fra RGB-fargeområdet.	1 stk.
Goldpin-stiftlist 1x40	Stiftlist for tilkobling	Stiftlist som kan brukes til tilkoblinger, moduler og egne koblingsoppsett.	2 stk.
Koblingsledninger hann-hann	Jumperledninger for koblingsbrett	Ledninger med hannkontakt i begge ender for kobling mellom punkter på koblingsbrett eller moduler.	65 stk.
Koblingsledninger hunn-hunn	Ledninger for pinnemoduler	Ledninger med hunnkontakt i begge ender, nyttige ved kobling mellom stiftlister og moduler.	10 stk.
Koblingsledninger hunn-hann	Ledninger for blandet tilkobling	Ledninger med hunnkontakt i den ene enden og hannkontakt i den andre, egnet for kobling mellom moduler og koblingsbrett.	10 stk.
Ledninger i ulike lengder	Ledninger for lodding	Sett med ledninger i ulike lengder for lodding, levert i beholderen.	1 sett
Keramisk kondensator 104	100 nF kondensator	Keramisk kondensator med 100 nF kapasitans. Brukes blant annet i filtrering og regulatoroppsett.	10 stk.
Keramisk kondensator 22 pF	Liten keramisk kondensator	Keramisk kondensator med 22 pF kapasitans for grunnleggende elektroniske kretser.	10 stk.
Rød LED	Rød lysdiode	LED som sender ut rødt lys for signalering og enkle lysindikatorer.	10 stk.
Grønn LED	Grønn lysdiode	LED som sender ut grønt lys for signalering og enkle lysindikatorer.	10 stk.
Gul LED	Gul lysdiode	LED som sender ut gult lys for signalering og enkle lysindikatorer.	10 stk.
Blå LED	Blå lysdiode	LED som sender ut blått lys for signalering og enkle lysindikatorer.	10 stk.
Hvit LED	Hvit lysdiode	LED som sender ut hvitt lys for signalering og enkle lysindikatorer.	10 stk.
Motstand 10 Ω	Strømbegrensende motstand	Motstand som brukes til å begrense strømmen i en elektrisk krets.	10 stk.
Motstand 100 Ω	Strømbegrensende motstand	Motstand som brukes til å begrense strømmen i en elektrisk krets.	10 stk.
Motstand 220 Ω	Strømbegrensende motstand	Motstand som brukes til å begrense strømmen i en elektrisk krets.	10 stk.
Motstand 330 Ω	Strømbegrensende motstand	Motstand som brukes til å begrense strømmen i en elektrisk krets.	10 stk.
Motstand 1 kΩ	Strømbegrensende motstand	Motstand som brukes til å begrense strømmen i en elektrisk krets.	10 stk.
Motstand 2 kΩ	Strømbegrensende motstand	Motstand som brukes til å begrense strømmen i en elektrisk krets.	10 stk.
Motstand 5,1 kΩ	Strømbegrensende motstand	Motstand som brukes til å begrense strømmen i en elektrisk krets.	10 stk.
Motstand 10 kΩ	Strømbegrensende motstand	Motstand som brukes til å begrense strømmen i en elektrisk krets.	10 stk.
Motstand 100 kΩ	Strømbegrensende motstand	Motstand som brukes til å begrense strømmen i en elektrisk krets.	10 stk.
Motstand 1 MΩ	Strømbegrensende motstand	Motstand som brukes til å begrense strømmen i en elektrisk krets.	10 stk.
Fargekodekort for motstander	Oversikt for motstandsverdier	Kort som gjør det enklere å lese motstandsverdi ut fra fargeringene på motstandens kapsling.	1 stk.
Plastbeholder	Oppbevaring for komponenter	Plastbeholder som holder komponentene samlet under lagring og transport.	1 stk.

Pakkeinnhold

Elektronikksett med koblingsbrett og komponenter
Koblingsbrett med 830 hull
Strømforsyningsmodul, ledninger, brytere, LED-er, kondensatorer, transistorer, motstander og sensorkomponenter
Fargekodekort for motstander
Plastbeholder med innholdsoversikt på innsiden av lokket
