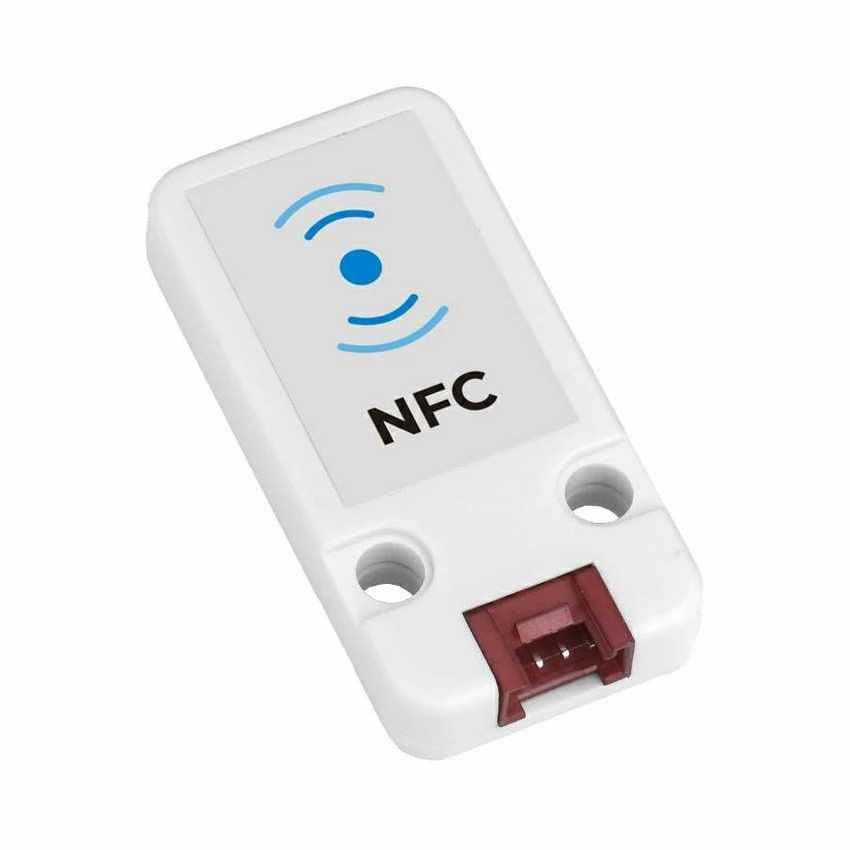

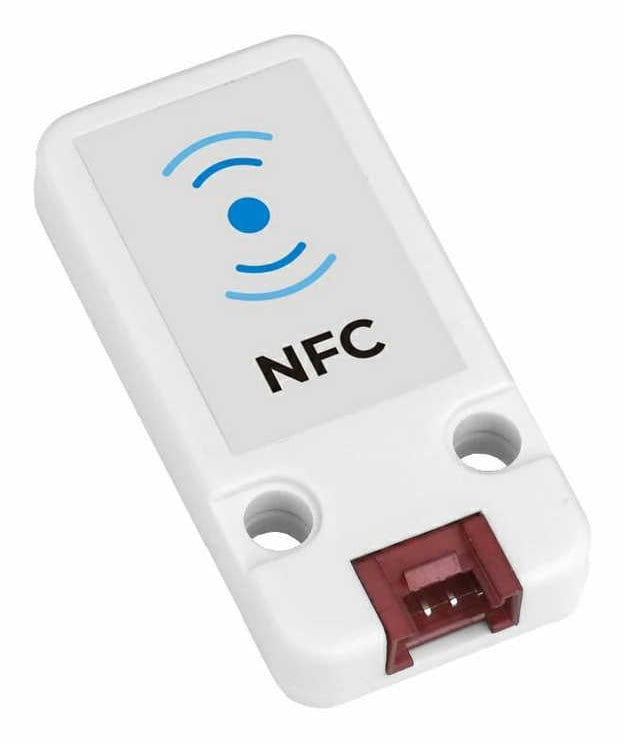

NFC/RFID-leser og -skriver 13,56 MHz med I2C

13,56 MHz NFC-modul for lesing, skriving og kortemulering

Denne NFC/RFID-modulen leser, skriver og utveksler data med kompatible kort og tagger på 13,56 MHz. Den støtter Reader/Writer, Card Emulation og Custom Protocol, med en rekkevidde for lesing og skriving på opptil 40 mm. Kommunikasjonen med hovedkontrolleren går via I2C. Automatisk antennetuning og høy mottakerfølsomhet er integrert for stabil kommunikasjon med støttede medier.

Protokoller og driftsmoduser

Modulen dekker flere vanlige NFC-standarder og tilbyr egne protokollsett for lesing, skriving og kortemulering:

• Reader/Writer med NFC-A/B etter ISO 14443A/B, NFC-F FeliCa og NFC-V etter ISO 15693
• Card Emulation med NFC-A og NFC-F
• Custom Protocol for egendefinerte kommunikasjonsprotokoller
• Automatisk antennetuning og høy mottakerfølsomhet

Bruksområder for NFC og RFID

Støtten for kontaktløse kort, nøkkelbrikker og tagger gjør modulen egnet til flere typer identifikasjons- og automasjonsprosjekter:

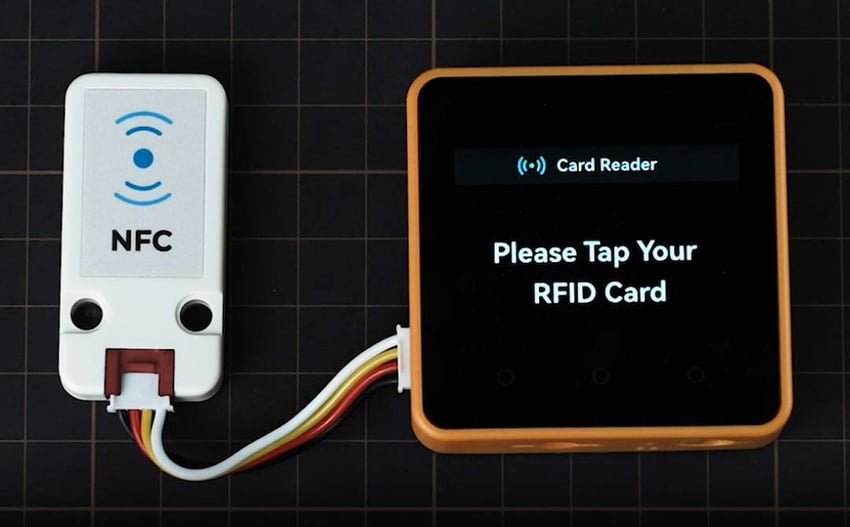

• Adgangskontroll basert på kort, nøkkelbrikker eller tagger
• Kontaktløs identifikasjon av brukere
• Automasjonsprosjekter med NFC- eller RFID-medier
• Opplæringsprosjekter med NFC, RFID og I2C

I2C-tilkobling og programmering

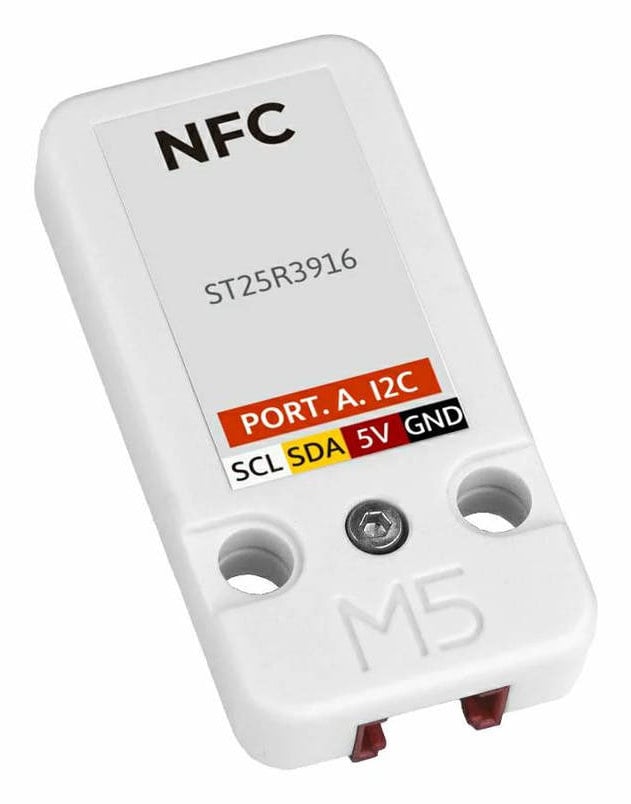

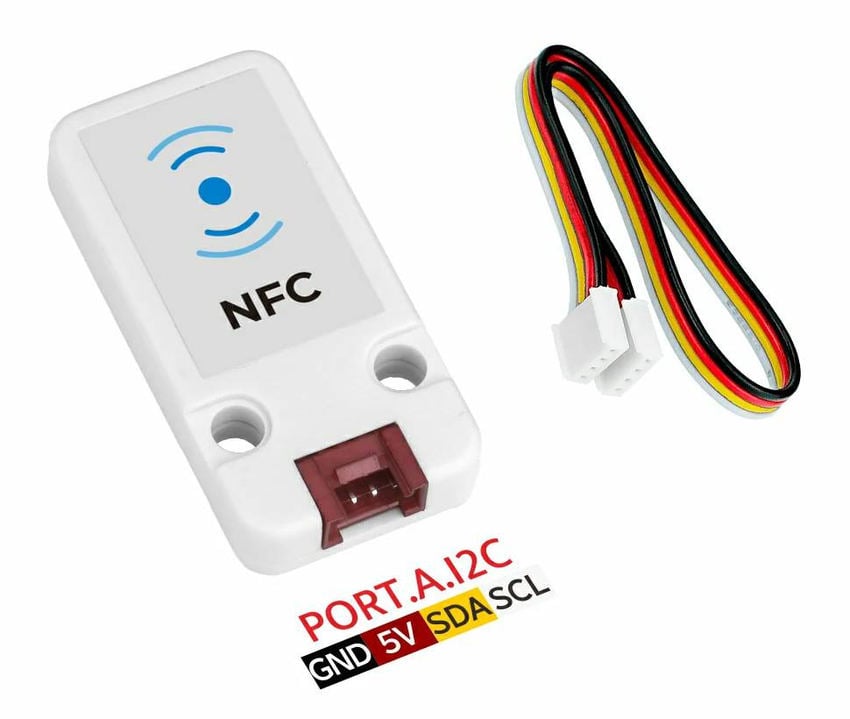

HY2.0-4P Grove-kontakten fører GND, 5 V, SDA og SCL. I2C-adressen er 0x50, og bussfrekvensen kan være 100 kHz eller 400 kHz. Modulen er utviklet for kontrollere med Grove-kontakt, 5 V strømforsyning og I2C, blant annet familiene M5Stack Core, Atom, Stick og Cardputer. For enkelte kontrollere må pinnumrene tilpasses porten som brukes.

Programmering støttes i UiFlow2 med blokker og i Arduino IDE med et tilhørende bibliotek. Dokumentasjonen omfatter eksempel på hurtigstart, koblingsskjema og pinnekart.
