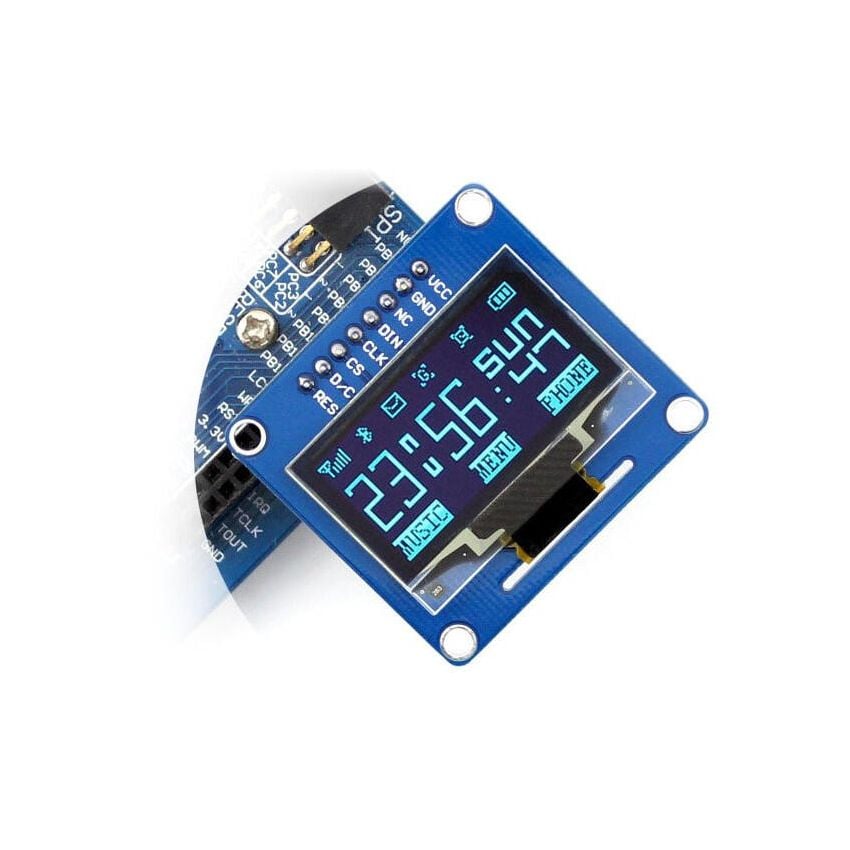

Blå OLED-skjerm 1,3" 128x64px med SPI og I2C - Arduino-kompatibel

Allsidig OLED-display for elektronikkprosjekter

Denne kompakte blå OLED-skjermen gir skarpe og kontrastrike bilder takket være selvlysende OLED-teknologi. Med en diagonal på 1,3" og oppløsning på 128x64 piksler er den ideell for visning av tekst, grafikk og sensordata i dine prosjekter.

Skjermen er basert på den populære SH1106-driveren og tilbyr fleksibel kommunikasjon via både SPI og I2C grensesnitt. Du kan enkelt bytte mellom moduser ved å justere BS0- og BS1-jumperne på baksiden av modulen.

Enkel tilkobling til mikrokontrollere

Modulen leveres med ferdig loddet rette goldpin-kontakter (2,54 mm raster), noe som gjør den enkel å koble til breadboard eller direkte til utviklingskort. Driftsspenningen fra 3,3V til 5V sikrer kompatibilitet med et bredt utvalg av plattformer.

Typiske bruksområder for OLED-skjermer

• Arduino-prosjekter

  : Visning av sensordata, klokker, menysystemer og statusmeldinger.
• Raspberry Pi-prosjekter: Kompakt display for serverstatistikk, værstasjoner og IoT-enheter.

• ESP32 og ESP8266

  : WiFi-tilkoblede enheter med lokal visning av data.
• Wearables og bærbare enheter: Lavt strømforbruk og god lesbarhet i alle lysforhold.
• Instrumentering og måling: Visning av målte verdier fra sensorer og multimetere.

Pinnekonfigurasjon

• Pin 1 (VCC): Forsyningsspenning 3,3V til 5V
• Pin 2 (GND): Jord
• Pin 3 (NC): Ikke tilkoblet
• Pin 4 (DIN): Datalinje for SPI/I2C
• Pin 5 (CLK): Klokkelinje for SPI/I2C
• Pin 6 (CS): Chip Select (SPI), aktiv lav
• Pin 7 (D/C): Data/kommando-valg
• Pin 8 (RES): Reset, aktiv lav

Teknisk spesifikasjon

• Skjermtype: OLED

• Farge: Blå
• Diagonal: 1,3"

• Oppløsning: 128 x 64 piksler

• Driver: SH1106
• Grensesnitt: SPI / I2C (konfigurerbart via jumpere)
• Driftsspenning: 3,3V til 5V
• Synsvinkel: over 160°
• Driftstemperatur: -20°C til 70°C
• Kontakter: Rette goldpin, 2,54 mm raster

• Dimensjoner: 40,5 × 37,5 mm

Nyttige ressurser

Produsenten tilbyr brukerveiledning og dokumentasjon samt biblioteker for Arduino og Raspberry Pi. U8g2-biblioteket på GitHub anbefales for Arduino-brukere.
