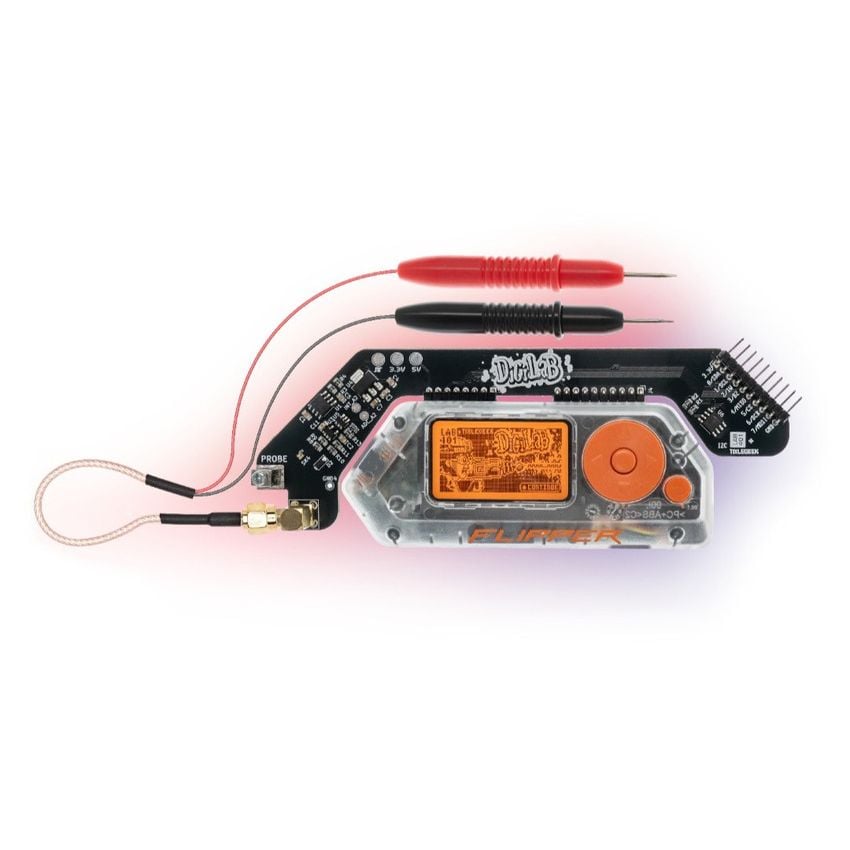

Diagnosemodul for Flipper Zero med tilkoblede røde og svarte måleprober

Skip to the beginning of the images gallery

Diagnosemodul for Flipper Zero med I2C- og SPI-analyse

Name: Diagnosemodul for Flipper Zero med I2C- og SPI-analyse
SKU: MR-01375
Price: 1129 NOK
Availability: InStock

Legg til i ønskeliste

kr 1 129,00

Bli den første til å omtale produktet

Gjør Flipper Zero til et bærbart elektronikkverktøy.

Dette diagnostikk- og undervisningsmodulet utvider Flipper Zero med sanntidsvisning av signaler og spenninger, måling med probe og direkte kommunikasjon med elektroniske kretser. Det støtter I2C og SPI for å oppdage og identifisere enheter samt lese og skrive registre med en HEX-editor.

Analyser signaler uten ekstra målekode.

Scope-verktøyet visualiserer kurveformer, mens Probe-verktøyet finner spenning, frekvens og aktive kommunikasjonslinjer. Måleområdet er 0V til 12V, med en maksimal målefrekvens på omtrent 200kHz. Visuell, auditiv og haptisk tilbakemelding bruker RGB-lyset, høyttaleren og vibrasjonsmotoren i Flipper Zero. Løsningen er dessuten Open Source og Open Hardware og kompatibel med BusPirate-tilbehør.

Kjøp nå så vil vi sende varen innen 26. okt. 2026

SKU

MR-01375

Kategorier:

Målere og testere

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Signaldiagnostikk og læring med Flipper Zero

Diagnostikk- og opplæringsmodulen utvider Flipper Zero med verktøy for signalovervåking, spenningsmåling og analyse av I2C- og SPI-kommunikasjon. Den kan brukes til direkte kommunikasjon med elektroniske kretser og gjør Flipper Zero til et bærbart verktøy for utvikling og feilsøking.

Modulen er utviklet for elektronikere, utviklere av innebygde systemer, studenter og elektronikkinteresserte. Visuell, hørbar og haptisk tilbakemelding formidles gjennom den innebygde RGB-LED-en, høyttaleren og vibrasjonsmotoren i Flipper Zero.

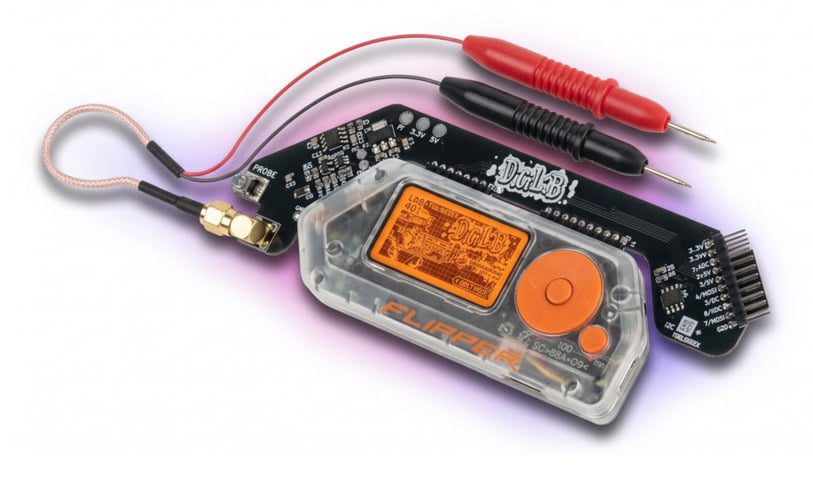

Diagnosemodul koblet til Flipper Zero med måleprober og antenne — Utvider Flipper Zero med signalanalyse og spenningsmåling

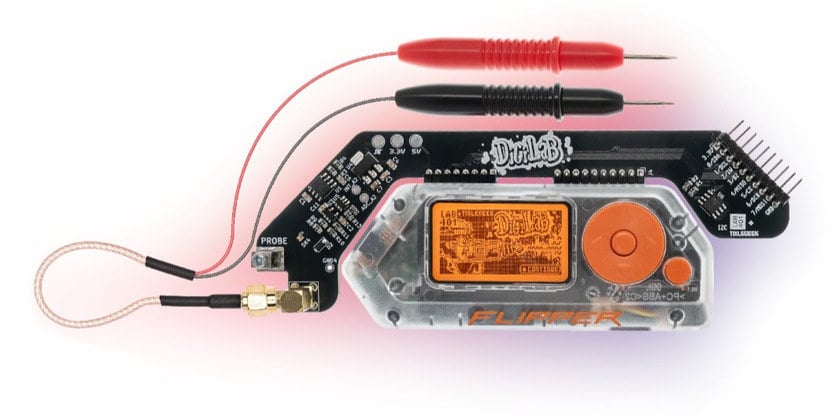

Diagnosemodul for Flipper Zero sett ovenfra med tilkoblede prober — Scope og Probe visualiserer signaler og identifiserer aktive linjer

Scope og Probe for måling i sanntid

Scope Tool visualiserer signaler og spenninger i sanntid. Probe Tool brukes til rask påvisning av spenning, frekvens og aktive kommunikasjonslinjer under diagnostikk av elektroniske kretser. Spenningsmåleområdet er fra 0 V til 12 V, mens maksimal målefrekvens er opptil ca. 200 kHz.

De separate funksjonene I2C Probe og SPI Probe gir tilgang til målrettet analyse av de to støttede bussene. Tilbakemelding med lys, lyd og vibrasjon gjør det mulig å registrere signalaktivitet gjennom flere av funksjonene i Flipper Zero.

Analyse av I2C- og SPI-busser

Modulen kan oppdage, analysere og kommunisere med enheter på I2C- og SPI-busser. Den støtter samtidig registrering av flere enheter og kan identifisere produsenten og funksjonen til tilkoblede kretser. En prediktiv identifikasjonsfunksjon bidrar til automatisk gjenkjenning av elektroniske komponenter.

For begge busstypene er det mulig å lese og skrive registre samt arbeide med en HEX-editor. Dette gir direkte tilgang til minner og sensorregistre uten at det må utvikles ekstra kode eller brukes en ekstern programmeringsenhet.

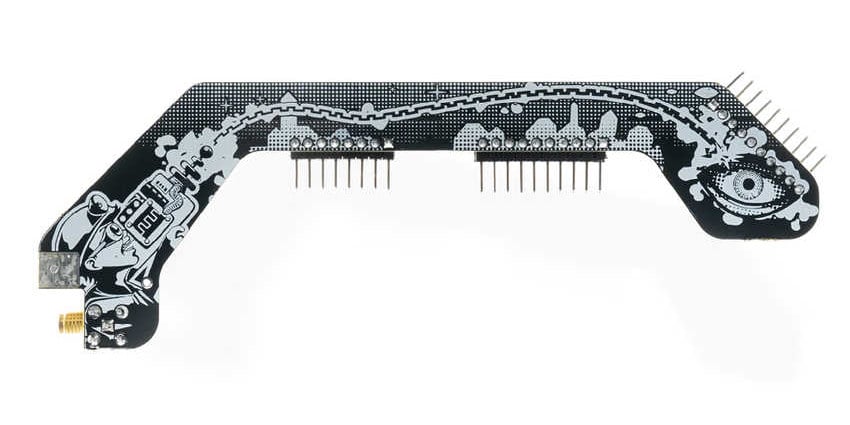

Separat diagnosemodul for Flipper Zero med kontaktpinner og antennekontakt — Støtter deteksjon, analyse og kommunikasjon via I2C og SPI

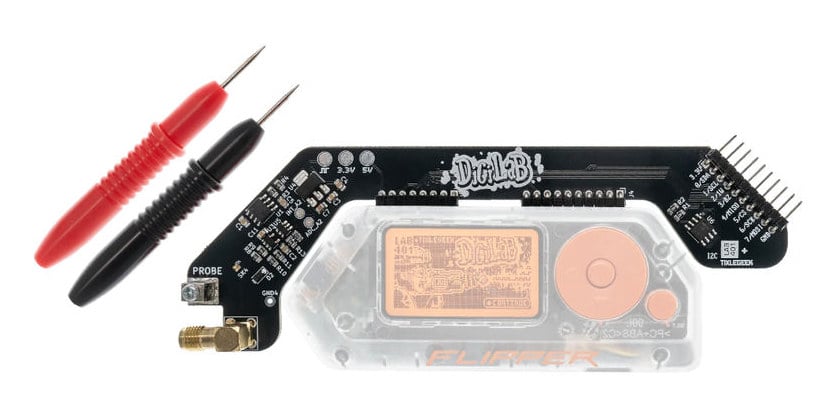

Diagnosemodul for Flipper Zero med røde og svarte måleprober — Utviklet for diagnostikk, prototyping og elektronikkopplæring

Bruksområder for signal- og bussanalyse

Kombinasjonen av måling, bussanalyse og registertilgang gjør modulen aktuell for blant annet:

Diagnostikk av elektroniske kretser
Analyse av digitale og analoge signaler
Identifikasjon av I2C- og SPI-enheter
Feilsøking i innebygde prosjekter
Lesing av minner og sensorregistre
Prototyping og opplæring i elektronikk

Kompatibilitet og åpen plattform

Modulen er utviklet for Flipper Zero og er også kompatibel med BusPirate-tilbehør. Prosjektet bygger på åpen kildekode og åpen maskinvare, med åpen dokumentasjon for både programvare og elektronikk. En tilhørende applikasjon for Flipper Zero følger med som nedlastbart innhold.
