Toveis I2C-isolator med to JST SH-kontakter på grønt kretskort

Skip to the beginning of the images gallery

Toveis I2C-isolator med galvanisk skille og JST SH 4-pinners

Name: Toveis I2C-isolator med galvanisk skille og JST SH 4-pinners
SKU: MR-01356
Price: 149 NOK
Availability: InStock

Legg til i ønskeliste

kr 149,00

Bli den første til å omtale produktet

Koble sammen separate I2C-kretser med galvanisk isolasjon.

Modulen gir toveis kommunikasjon på SDA- og SCL-linjene med støtte for clock stretching og en maksimal overføringsfrekvens på 1,7 MHz. De to JST SH-kontaktene med 4 pinner er kompatible med Qwiic og STEMMA QT, noe som gjør modulen enkel å integrere i passende I2C-oppsett.

Hver side forsynes separat.

Side 1 bruker 3 V til 5,5 V, mens side 2 bruker 2,25 V til 5,5 V. Jord er ikke felles mellom sidene, og innebygde 10 kΩ pull-up-motstander er koblet til riktig forsyningsspenning på hver side. Det kompakte kortet måler 10,16 x 15,24 x 7,1 mm og veier 0,6 g.

Kjøp nå så vil vi sende varen innen 26. okt. 2026

SKU

MR-01356

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Galvanisk I2C-isolator for toveis kommunikasjon

Modulen overfører I2C-signaler i begge retninger mellom to enheter og gir galvanisk skille for SDA- og SCL-linjene. Hver side har separat strømforsyning, og GND1 er ikke koblet til GND2. Skillet bidrar til å beskytte de tilkoblede enhetene mot skader fra potensialforskjeller og forstyrrelser. Kommunikasjonen støtter også clock stretching.

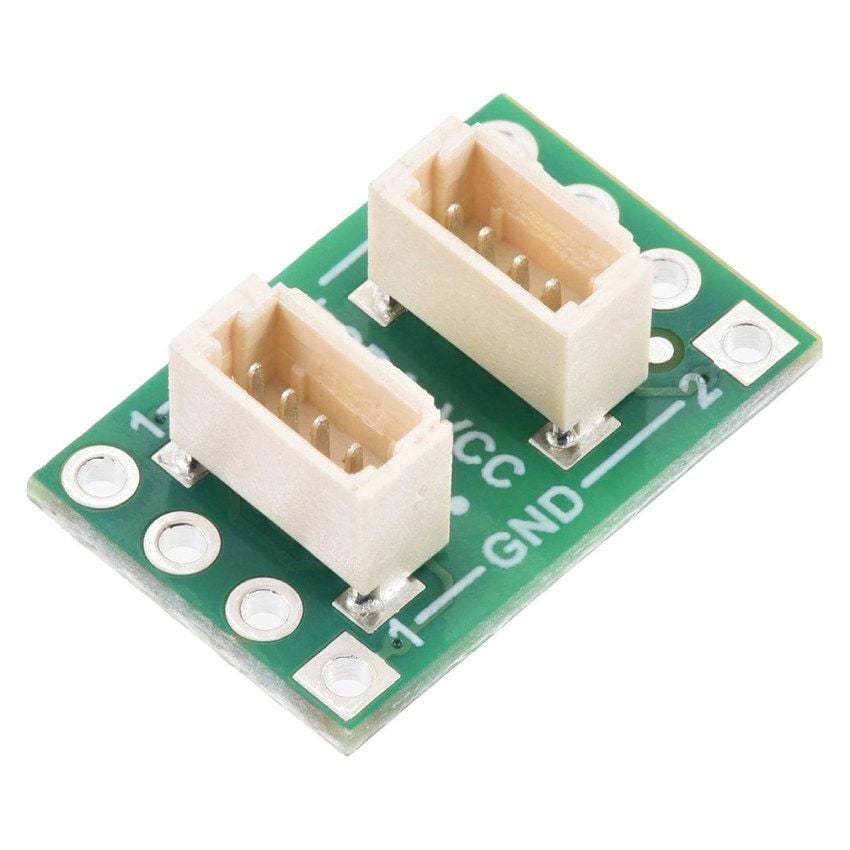

Toveis I2C-isolator med to JST SH-kontakter og merking av tilkoblingene — Skillet omfatter SDA- og SCL-linjene mellom de to I2C-sidene

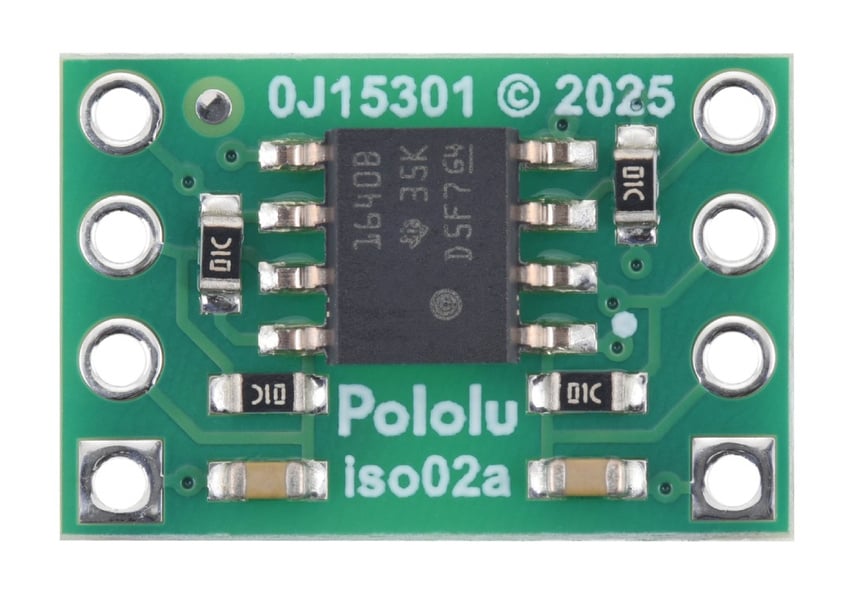

Nærbilde av I2C-isolatorens kretskort med isolatorkrets og komponenter — Modulen støtter clock stretching og overføring opptil 1,7MHz

Signalhåndtering og overføringshastighet

Den maksimale overføringsfrekvensen er 1,7MHz. Innebygde opptrekksmotstander på 10kΩ er koblet til den aktuelle forsyningsspenningen på hver side.

Ved behov kan eksterne opptrekksmotstander kobles parallelt med de innebygde for å øke overføringshastigheten. De to bussidene beholder samtidig sine separate strøm- og jordtilkoblinger.

Tilkoblinger og signaler på begge sider

Side 1 bruker VCC1 og GND1 til strømforsyning, mens SDA1 og SCL1 kobles til I2C-enheten på denne siden. Side 2 har tilsvarende VCC2, GND2, SDA2 og SCL2.

Signalene føres gjennom isolatoren uten at jordforbindelsene kobles sammen. De to 4-pinners JST SH-kontaktene gir tilkobling til de separate bussidene.

I2C-isolator med pinnenavn for strøm, jord, SDA og SCL på begge sider — GND1 og GND2 er galvanisk adskilt og ikke koblet sammen

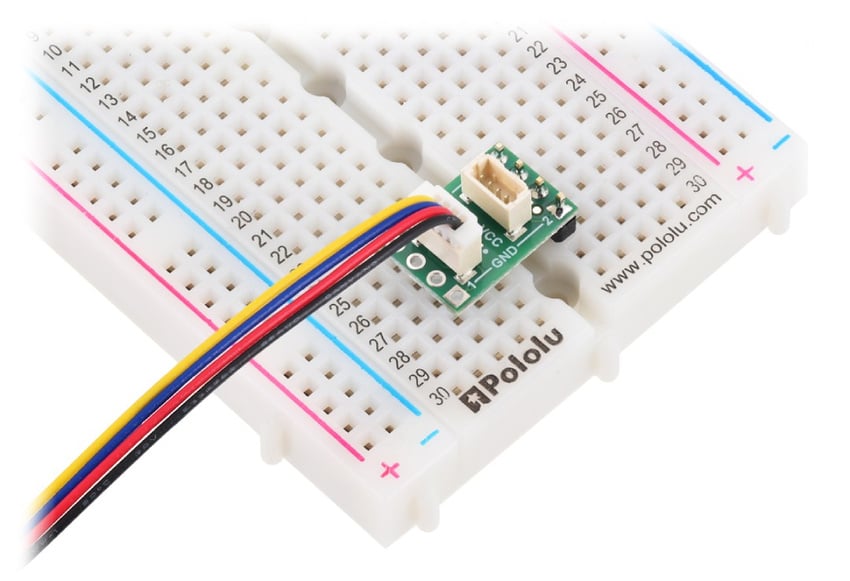

Galvanisk I2C-isolator koblet til et loddefritt koblingsbrett med ledninger — Begge sider skal forsynes separat innenfor hvert sitt spenningsområde

Tilkobling med Qwiic og STEMMA QT

De 4-pinners JST SH-kontaktene er kompatible med Qwiic og STEMMA QT. Begge sider må forsynes separat: VCC1 med 3V til 5,5V og VCC2 med 2,25V til 5,5V.

SDA og SCL kobles til den tilhørende siden av bussen. Før bruk må det kontrolleres at enhetene på begge sider tolker lave signalnivåer korrekt i samsvar med isolatorkretsens logiske terskler.
