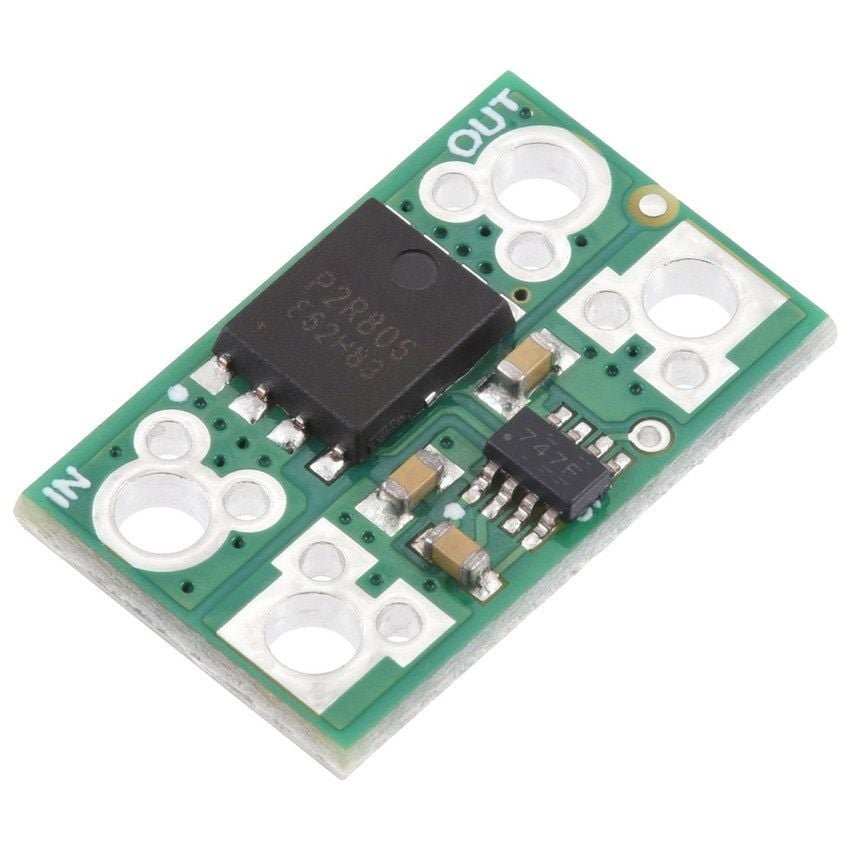

Beskyttelsesmodul mot feil polaritet og tilbakestrøm
Beskyttelsesmodulen fra Pololu kobles mellom strømforsyningen og lasten. Den hindrer at et feilvendt batteri eller en feiltilkoblet strømforsyning sender spenning videre til lasten, og gir beskyttelse mot omvendt spenning ned til -60 V.
Modulen arbeider ved 4-60 V og fører opptil 20 A kontinuerlig. Idealdiodefunksjonen blokkerer også strøm som ellers kunne gått fra lasten tilbake til strømkilden.
Idealdiode med lavt spenningsfall
En LM74700-Q1 idealdiodekontroller styrer en N-kanals MOSFET. Ved korrekt polaritet går strømmen gjennom en strømvei med ca. 3 mΩ motstand. Det gir et spenningsfall på bare ca. 0,06 V ved 20 A. Ved omvendt polaritet stenges strømveien til lasten.
Tilkobling og bruksområder
Strømkilden kobles til VIN og GND, mens lasten kobles til VOUT og GND. Kortet har store hull for ARK-terminalblokker med 5 mm raster eller ledninger opptil 14 AWG, samt små hull med 2,54 mm raster.
Modulen kan blant annet brukes til å:
- beskytte elektronikk mot et feilvendt batteri eller en feiltilkoblet strømforsyning
- koble flere strømkilder når strøm ikke skal gå fra lasten tilbake til en kilde
- hindre at kondensatorer på lastsiden utlades tilbake til strømforsyningen
Modulen bør ikke brukes mellom et batteri og en motorstyring når motoren sender energi tilbake til batteriet under bremsing. Tilbakestrømsblokkeringen vil hindre denne energien i å nå batteriet.
Spesifikasjoner
Type
Beskyttelsesmodul mot omvendt polaritet med idealdiodefunksjon
Driftsspenning
4-60 V, etter oppstart fra 3,2 V
Beskyttelse mot omvendt spenning
Ned til -60 V
Strøm
20 A kontinuerlig, ca. 50 A i noen sekunder
Strømveiens motstand
Ca. 3 mΩ
Spenningsfall
Ca. 0,06 V ved 20 A
Tilbakestrømsblokkering
Ja
Krets
LM74700-Q1 idealdiodekontroller og N-kanals MOSFET
Tilkoblinger
Store hull for ARK-terminalblokker med 5 mm raster eller
ledninger opptil 14 AWG; små hull med 2,54 mm raster
Ekstra loddefelt
Valgfri TVS-diode i SMB-kapsling
Pakkeinnhold
Pakken inneholder én beskyttelsesmodul uten kontakter. Skruterminaler og pinner følger ikke med.
