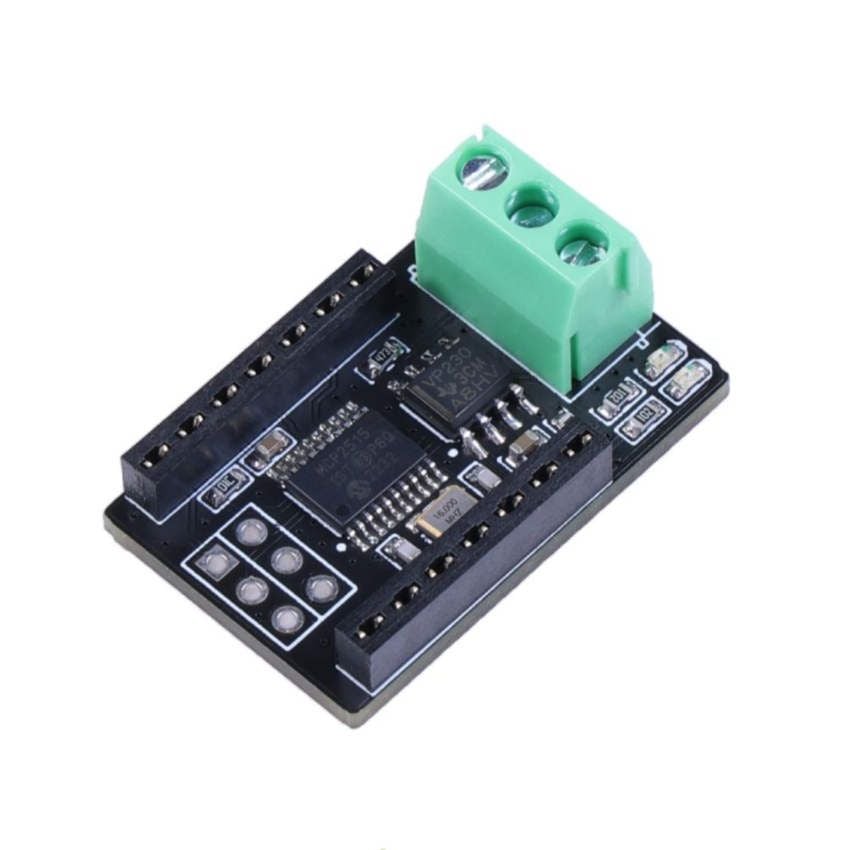

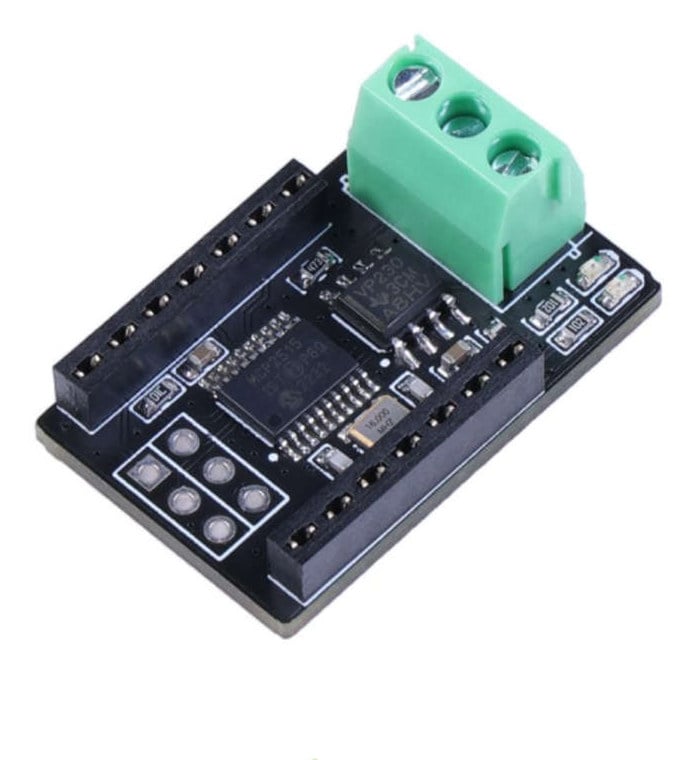

CAN-bussmodul for XIAO og QT Py med MCP2515 og SN65HVD230

CAN-busskort for XIAO- og QT Py-prosjekter

Dette utvidelseskortet legger CAN-busskommunikasjon til prosjekter basert på XIAO og QT Py. MCP2515 håndterer CAN-kontrollen, mens SN65HVD230 fungerer som transceiver mellom digitale og differensielle signaler. CANH og CANL er tilgjengelige via terminaltilkoblingen. Den kompakte utformingen gjør kortet velegnet til elektronikkprosjekter med begrenset plass.

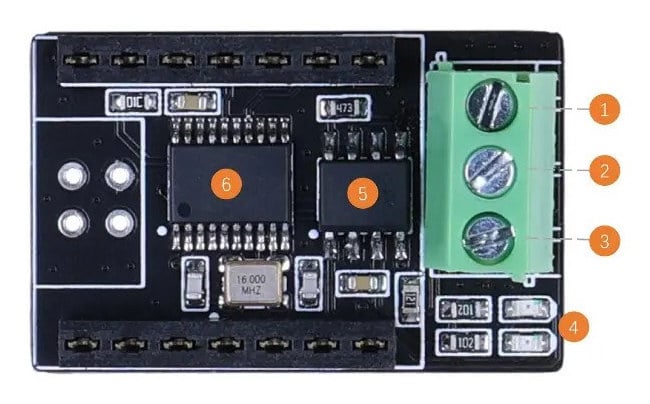

Kontroller, transceiver og tilkoblinger

Kortet samler sentrale funksjoner for CAN-kommunikasjon og gir direkte tilgang til busslinjene. De dokumenterte komponentene og tilkoblingene er:

• MCP2515 som CAN-kontroller
• SN65HVD230 som CAN-transceiver

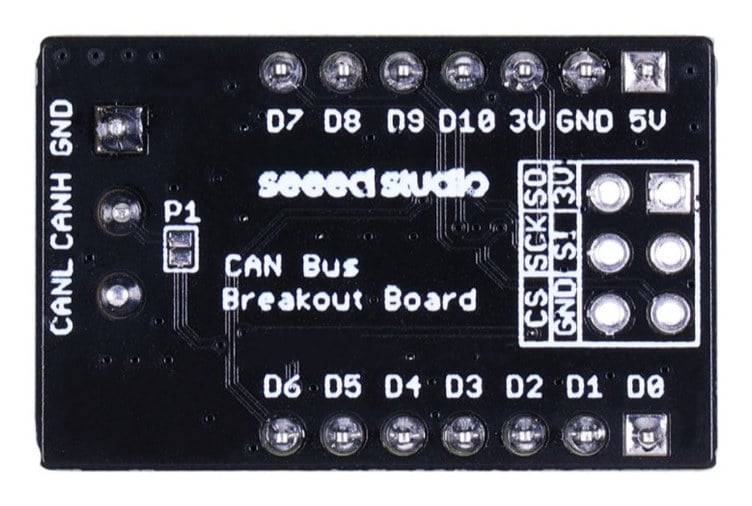

• Terminaltilkobling for CANH og CANL
• Tilkobling for GND
• LED-indikatorer for RX og TX

Kommunikasjon mellom flere noder

CAN, eller Controller Area Network, er en kommunikasjonsprotokoll som lar flere enheter sende og motta data i samme nettverk uten en sentral datamaskin. Protokollen brukes blant annet innen kjøretøy, industrielle systemer, robotikk og IoT.

Modulen kombinerer en separat CAN-kontroller og transceiver med tilgjengelige CANH- og CANL-linjer, slik at en kompatibel mikrokontroller kan integreres i et CAN-nettverk.
