2-kanals UART-til-Ethernet-konverter fra Waveshare

Name: 2-kanals UART-til-Ethernet-konverter fra Waveshare
Brand: Waveshare
SKU: MR-01762
Price: 369 NOK
Availability: InStock

Legg til i ønskeliste

kr 369,00

Bli den første til å omtale produktet

Toveis UART-til-Ethernet-modul for transparente dataforbindelser.

Waveshare-konverteren kobler to UART TTL-kanaler til RJ45 Ethernet og gir toveis, transparent dataoverføring. Den støtter 10/100Mb/s Ethernet og UART-hastigheter fra 300bps til 921,6kbps.

Velg mellom TCP-klient, TCP-server, UDP-klient og UDP-server. Modulen støtter DHCP, Auto-MDI/MDIX og konfigurering av blant annet port, IP-adresse og driftsmodus via vertsprogramvare eller UART-kommandoer. Driftsspenningen er 3,3V eller 5V.

Kjøp nå så vil vi sende varen innen 9. nov. 2026

Varenummer

MR-01762

Kategorier:

Nettverk

WAVESHARE

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

2-kanals UART-til-Ethernet-konverter for transparent dataoverføring

2-kanalsmodulen fra Waveshare kobler UART TTL til RJ45 Ethernet og støtter toveis, transparent dataoverføring. CH9121-kretsen håndterer de to serielle kanalene, mens innebygde Ethernet MAC- og PHY-lag står for nettverkstilkoblingen.

Modulen er kompatibel med Arduino, Raspberry Pi og STM32. Den støtter forsyningsspenning på 3,3V eller 5V og Ethernet med 10/100Mb/s. De to kanalene kan inngå i løsninger for kommunikasjon med flere serieporter.

2-kanals UART-til-Ethernet-konverter med RJ45-kontakt og pinnerekker

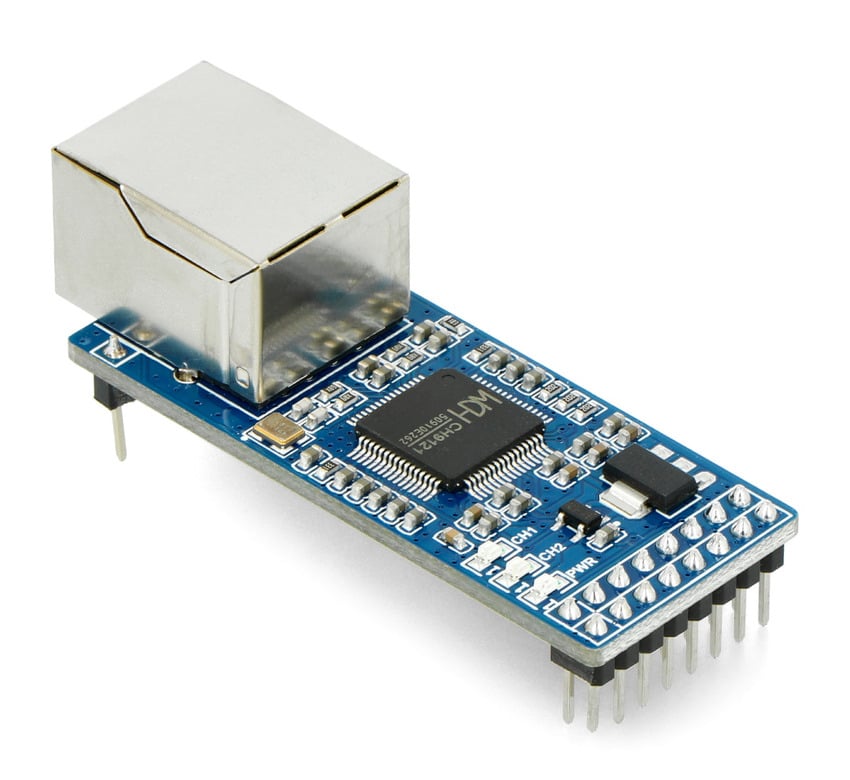

UART-til-Ethernet-modul sett fra komponentsiden med skjermet nettverkskontakt — Fire driftsmoduser dekker TCP-klient, TCP-server, UDP-klient og UDP-server

Nettverksfunksjoner og driftsmoduser

Nettverks- og UART-funksjonene kan konfigureres for flere former for transparent dataoverføring:

TCP-klient, TCP-server, UDP-klient og UDP-server
Auto-MDI/MDIX med automatisk registrering og bytte
Automatisk IP-adresse og DNS-tilgang via DHCP
Konfigurasjon av driftsmodus, port og IP via vertsprogramvare eller UART-kommandoer
KeepAlive og fastvareoppdatering over nettverket
UART-kommunikasjon med full dupleks eller halv dupleks
Automatisk RS485 RX/TX-veksling

Komponenter og statusindikatorer

Modulen har separate indikatorer, kontrollpunkter og kretser for seriell kommunikasjon, strømforsyning og Ethernet:

Statusindikator for UART 1
Statusindikator for UART 2
Strømindikator
Kontrollpinner for CH9121
CH9121-kontroller
Strømforsyningskrets AMS1117-3.3 V
Strømforsyningskrets RT9193-18GB
Kontakt for Ethernet-port

UART-til-Ethernet-modul med nummererte markeringer for kretskortets komponenter — Statusindikatorer dekker UART 1, UART 2 og strøm

Undersiden av UART-til-Ethernet-modulen med merkede tilkoblinger langs kanten — Separate signaler er tilgjengelige for begge UART-kanalene

Tilkoblinger og pinnefunksjoner

Pinnene dekker strømforsyning, tilbakestilling, konfigurasjon og signaler for begge UART-kanalene:

5V / 3V3: strømforsyning på 3,3V / 5V
GND: jord
RST1: ekstern tilbakestilling
RESET: gjenoppretter modulens fabrikkinnstillinger
TXD1: asynkron UART 1-datautgang, aktivert som standard; TXD2: asynkron UART 2-datautgang, deaktivert som standard
RXD1: asynkron UART 1-datainngang, aktivert som standard; RXD2: asynkron UART 2-datainngang, deaktivert som standard
CFG0: UART-konfigurasjonsmodus
DIR1 og DIR2: RS485 RX/TX-veksling for tilkobling til en ekstern RS485-kontroller

Fjernstyring og bruksområder

Konverteren er beregnet på nettverksbasert kommunikasjon og administrasjon av utstyr med serielle grensesnitt:

Økt kommunikasjonsavstand for serielle enheter
Fjernadministrasjon av flere klientenheter med flere serieporter via én webserver
Fjernadministrasjon av en seriell server via flere webklienter
Toveis, transparent overføring mellom UART TTL og Ethernet
