USB-UART-omformer med USB-C-kontakt, komponenter og merkede tilkoblingspinner synlig på oversiden

USB-UART-omformer med CH343 og USB-C-tilkobling

Legg til i ønskeliste
kr 119,00
Bli den første til å omtale produktet

USB-UART-omformeren kobler USB-C til UART.

Modulen fra Waveshare er basert på CH343 og gir datautveksling mellom en datamaskin og en mikrokontroller. Den støtter overføringshastigheter fra 50bps til 6Mbps. TTL-nivået kan settes til 3,3V eller 5V, og utgangsspenningen velges med en jumper.

Kjøp nå så vil vi sende varen innen 9. nov. 2026
Varenummer
MR-01765
Kategorier:
Signalomformere
WAVESHARE
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

USB-UART-omformer med CH343 og USB-C

USB-UART-omformeren oppretter forbindelse mellom en datamaskins USB-grensesnitt og UART på en mikrokontroller. USB-C-tilkoblingen gir strøm til modulen, mens en jumper velger 3,3V eller 5V for utgangen. Datahastigheten kan stilles fra 50 bps til 6 Mbps. Omformeren egner seg til datautveksling mellom en datamaskin og en mikrokontroller når USB må kobles til UART.

USB-UART-omformer med CH343, USB-C-tilkobling og seks signalpinnerUSB-UART-omformer med CH343, USB-C-tilkobling og seks signalpinner
Dataoverføring mellom USB og UART med hastighet fra 50 bps til 6 Mbps

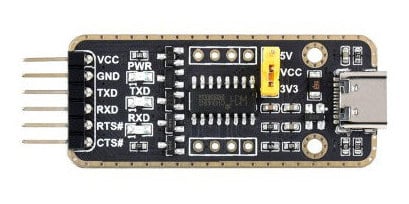

USB-UART-omformer med merkede VCC-, GND-, TXD-, RDX-, RTS- og CTS-pinnerUSB-UART-omformer med merkede VCC-, GND-, TXD-, RDX-, RTS- og CTS-pinner
RTS# og CTS# kobles til henholdsvis MCU.CTS og MCU.RTS

Signalpinner for UART-tilkobling

Modulen har tilkoblinger for strøm, jord, sending, mottak og UART-styresignaler. TXD kobles til MCU.RDX, mens RDX kobles til MCU.TXD. RTS# og CTS# kobles på tvers til de tilsvarende CTS- og RTS-signalene på mikrokontrolleren.

VCC
Utgang på 5V eller 3,3V, valgt med jumper
GND
Jord
TXD
UART-sender, kobles til MCU.RDX
RDX
UART-mottaker, kobles til MCU.TXD
RTS#
Request to Send, kobles til MCU.CTS
CTS#
Clear to Send, kobles til MCU.RTS

Valgbart TTL-nivå og systemstøtte

TTL-nivået kan velges mellom 3,3V og 5V med den innebygde nivåbryteren. Omformeren er oppført som kompatibel med Mac, Linux, Android og Windows 7, 8, 8.1, 10 og 11. PWR-dioden indikerer strøm, mens RXD- og TXD-diodene indikerer aktivitet.

Modulen har en tilbakestillbar sikring, en drossel for transientspenning og vern mot overstrøm, overspenning og statisk elektrisitet. Vernene bidrar til stabil kommunikasjon og forbedret robusthet mot støt.

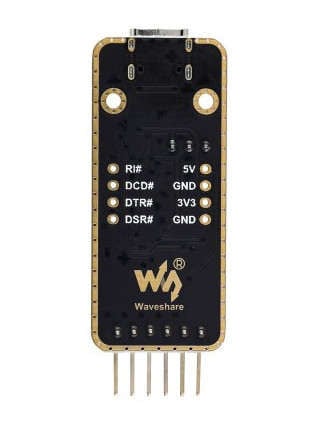

Baksiden av USB-UART-omformeren med CH343 og merkede tilkoblingspinnerBaksiden av USB-UART-omformeren med CH343 og merkede tilkoblingspinner
PWR-, RXD- og TXD-indikatorer viser strøm og dataaktivitet

Spesifikasjoner

Produkttype
USB-UART-omformer
Kontrollerbrikke
CH343
Modell
21443
Grensesnitt
USB-C og UART
Datahastighet
50 bps til 6 Mbps
Strømforsyning
USB
Utgangsspenning
3,3V eller 5V, valgt med jumper
TTL-nivå
3,3V eller 5V
Indikatorer
PWR, RXD og TXD
Operativsystemer
Mac, Linux, Android og Windows 7, 8, 8.1, 10 og 11

Pakkeinnhold

Pakken inneholder omformeren og kabelen som er oppført nedenfor.

  • 1 stk. USB-UART-omformer med CH343 og USB-C-tilkobling
  • 1 stk. 6-pinners kabel

Se fanen Dokumenter & linker for tekniske data og nyttige linker.

Mer informasjon
VarenummerMR-01765
MerkeWaveshare
EAN7073330517657
Skriv din egen anmeldelse
Kun registrerte brukere kan skrive omtaler. Vennligst Logg inn eller Registrer en konto
CH343-USB-UART – Dokumentasjon – nettside
CH343DS1 – Dokumentasjon – PDF (241.70 kB)
