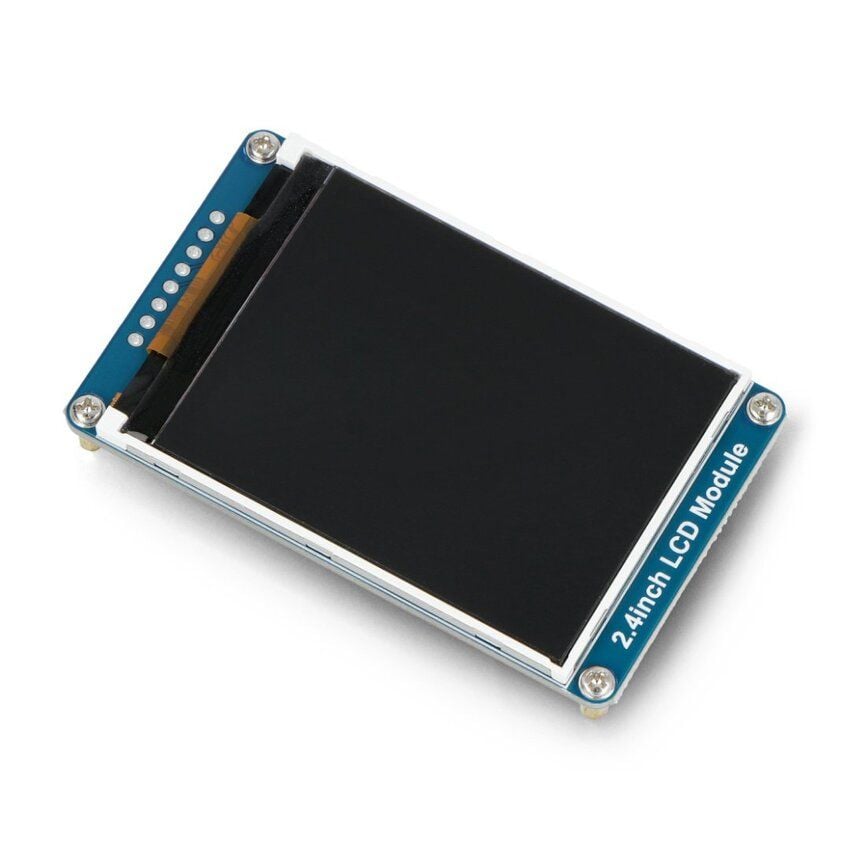

IPS LCD-skjerm 2,4" 240x320px, SPI-grensesnitt for Raspberry Pi og Arduino

IPS LCD-skjerm for mikrokontrollerprosjekter

Denne kompakte 2,4-tommers IPS LCD-skjermen er et allsidig visningsmodul for elektronikkprosjekter.

240x320 pikslers oppløsning

gir skarpe og detaljerte bilder, mens IPS-teknologien sikrer gode betraktningsvinkler fra alle retninger.

Skjermen støtter visning av

65 000 RGB-farger

og leverer livlige farger for grafiske grensesnitt, ikoner og tekst. Pikselstørrelsen på 0,153 × 0,153 mm gir fin detaljgjengivelse på det aktive visningsområdet på 36,72 × 48,96 mm.

Kommunikasjonen foregår via

4-leder SPI-grensesnitt

som krever få tilkoblinger og er enkel å implementere med de fleste mikrokontrollere. Den innebygde ILI9341-driveren er godt dokumentert og støttet av mange biblioteker for Arduino, Raspberry Pi og STM32.

Bruksområder for LCD-skjermen

• Statusvisning: Vis sensordata, temperatur eller systemstatus i sanntid.

• Brukergrensesnitt: Opprett menyer og navigasjon for DIY-prosjekter.

• Prototyping

  : Test grafiske løsninger før produksjon.
• Spillprosjekter: Vis enkel grafikk og spillelementer.
• IoT-enheter: Informasjonsvisning for smarthjem og automatiseringsprosjekter.

Tekniske spesifikasjoner

• Skjermtype: IPS LCD TFT

• Diagonal: 2,4 tommer

• Oppløsning: 240 × 320 piksler

• Farger: 65 000 RGB

• Touch: Nei

• Pikselstørrelse: 0,153 × 0,153 mm

• Grensesnitt: SPI, 4-leder

• Driver: ILI9341

• Strømforsyning: 3,3 V / 5 V
• Visningsområde: 36,72 × 48,96 mm
• Modulmål: 70,50 × 43,30 mm
• Produsent/modell: Waveshare 18366

Pinnetilordning

• VCC: Strømforsyning 3,3 V / 5 V
• GND: Jord
• DIN: SPI-datainngang
• CLK: SPI-klokkeinngang
• CS: Chip select (aktiv lav)
• DC: Data/kommando-valg
• RST: Reset (aktiv lav)
• BL: Bakgrunnsbelysning

Pakkeinnhold

• IPS LCD-skjerm 2,4" 240×320px
• 8-pinners tilkoblingskabel (2 mm raster, 20 cm)
