USB-C til UART TTL-konverter med FT232RL

USB-UART TTL-konverter med USB-C og FT232RL

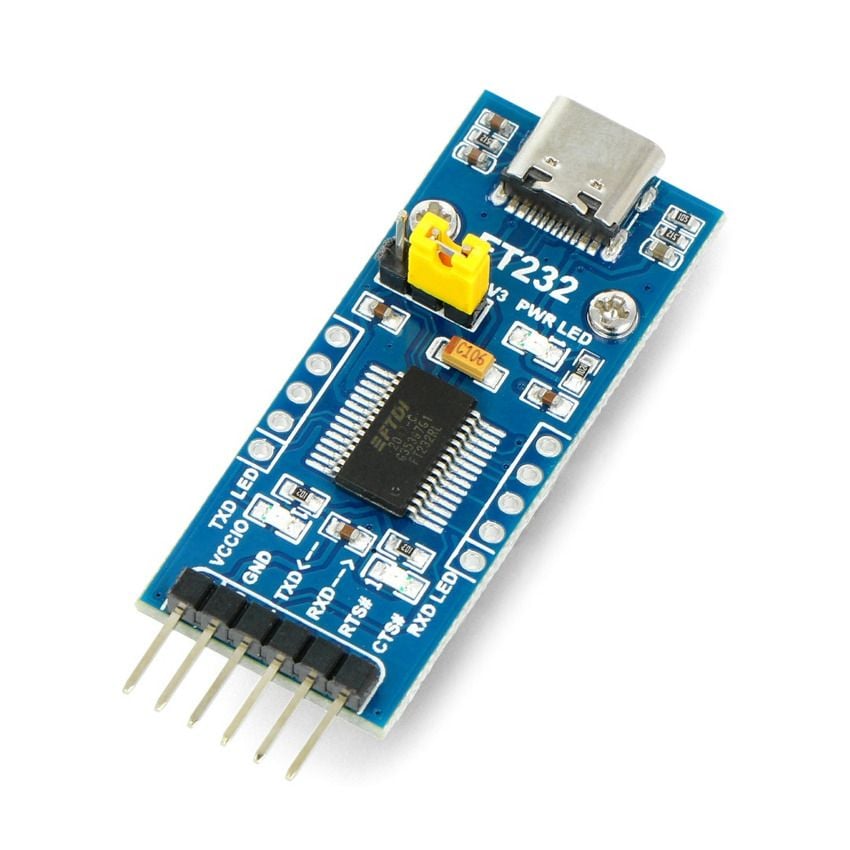

USB-UART TTL-konverteren fra Waveshare kobler USB til seriell UART-kommunikasjon på TTL-nivå. Den innebygde FT232RL-brikken håndterer dataoverføringen, mens USB-C-kontakten brukes mot datamaskinen. Modulen følger USB 2.0-spesifikasjonen og arbeider med full hastighet på 12 Mb/s.

VCCIO-spenningen velges med en jumper mellom 3,3V og 5V. Tre lysdioder er merket TXD, RXD og POWER.

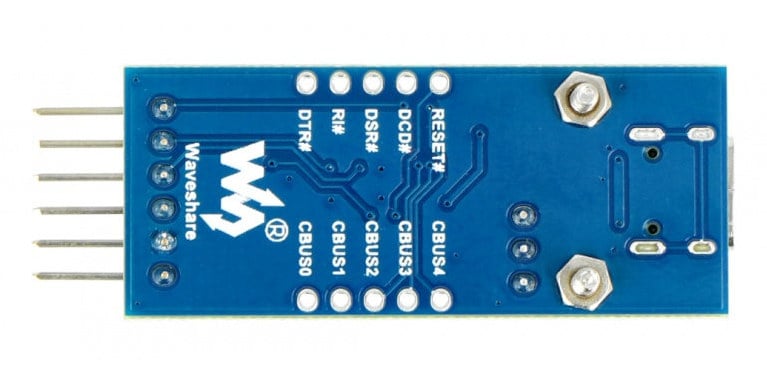

Signallinjer for UART og håndtrykk

Modulen har tilkoblinger for forsyning, jord, sending, mottak og UART-håndtrykk. TXD og RXD krysskobles mot mikrokontrollerens mottaker- og senderlinje, mens RTS og CTS kobles til de tilsvarende håndtrykkslinjene.

Tilkoblingene har følgende funksjoner:

• VCCIO gir 3,3V eller 5V, valgt med jumper
• GND er jord for kretsen
• TXD kobles til MCU.RX
• RXD kobles til MCU.TX
• RTS kobles til MCU.CTS
• CTS kobles til MCU.RTS

Bruk med datamaskin og mikrokontroller

Modulen kan brukes til datautveksling mellom en datamaskin og et mikrokontrollersystem. Den kan også brukes til programmering av elektronikksett med tilgjengelig seriell tilkobling, for eksempel Arduino eller STM32Discovery.

Støttede operativsystemer er Mac OS, Linux, Android, WinCE og Windows 7, 8, 8.1, 10 og 11. Tilkobling til datamaskinen krever en kabel med USB-C-kontakt.

Konverteren er bare kompatibel med TTL-nivå. Den skal ikke kobles direkte til en RS232-krets, da dette kan føre til skade.
