Den bruker Bluetooth 2.0 + EDR og UART (RX/TX), støtter AT-kommandoer og kan konfigureres som master eller slave. Driftsspenningen er 3,6V til 6V via VCC, og rekkevidden er opptil 10m under ideelle forhold.
Norsk bedrift - varene sendes fra Norge innen 24t

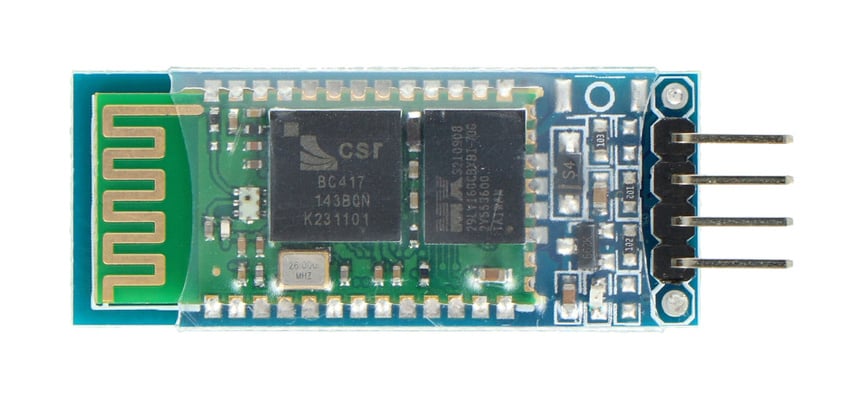

Bluetooth-modulen HC-05 oppretter en trådløs forbindelse mellom UART-baserte kretser og Bluetooth-enheter. Den bruker Bluetooth 2.0 + EDR, klasse 2 og SPP-profil for seriell dataoverføring. Modulen kan arbeide i master- eller slave-modus og konfigureres med AT-kommandoer. På kortet sitter loddede kontaktpinner for tilkobling til et loddefritt koblingsbrett eller ledninger. LED-indikatorer viser status for strøm og forbindelse.

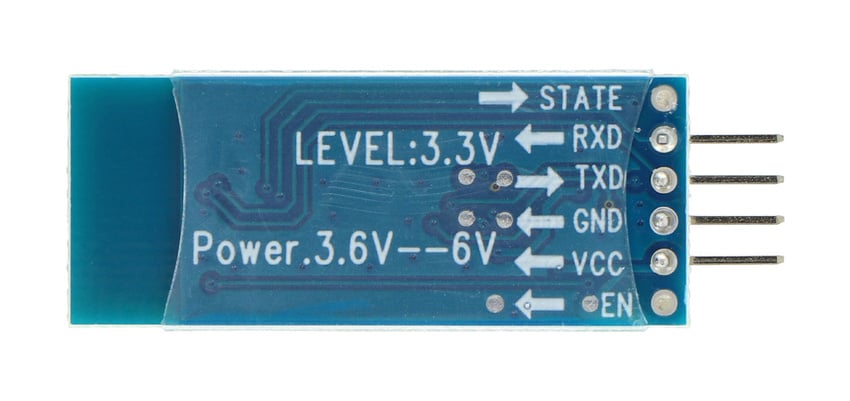

Strømforsyningen kobles til VCC og skal være fra 3,6 V til 6 V. Kommunikasjonsutgangene arbeider med 3,3 V og tåler 5 V. Ved tilkobling mot kretser med et logikknivå på 5 V anbefales en spenningsomformer mellom 3,3 V og 5 V fremfor direkte tilkobling. UART-grensesnittet bruker RX- og TX-pinnene. EN-pinnen skifter kretsen til AT-kommandomodus, mens STATE er koblet til statusutgangen PIO1, pinne 24.
Ved paring med en datamaskin brukes passordet 1234. Etter paring opprettes en virtuell COM-port, slik at data kan sendes med et terminalprogram. Kommunikasjonen kan testes ved å pare modulen med datamaskinen og koble kortet til via en FTDI-omformer. Med riktige porter og en overføringshastighet på 9600 bps vises sendt tekst i det andre terminalvinduet. AT-kommandoer sendes uten linjeavslutning. Kommandoen AT tester forbindelsen, mens AT+BAUD1 setter hastigheten til 9600 bps.
UART, SPP-profilen og de dokumenterte plattformeksemplene gir flere aktuelle bruksområder:
Se fanen Dokumenter & linker for tekniske data og nyttige linker.
| SKU | MR-01656 |
|---|---|
| EAN | 7073330516568 |
