USB-C til UART TTL-omformer med CP2102 og 3,3V/5V

USB-C til UART TTL-omformer for seriell kommunikasjon

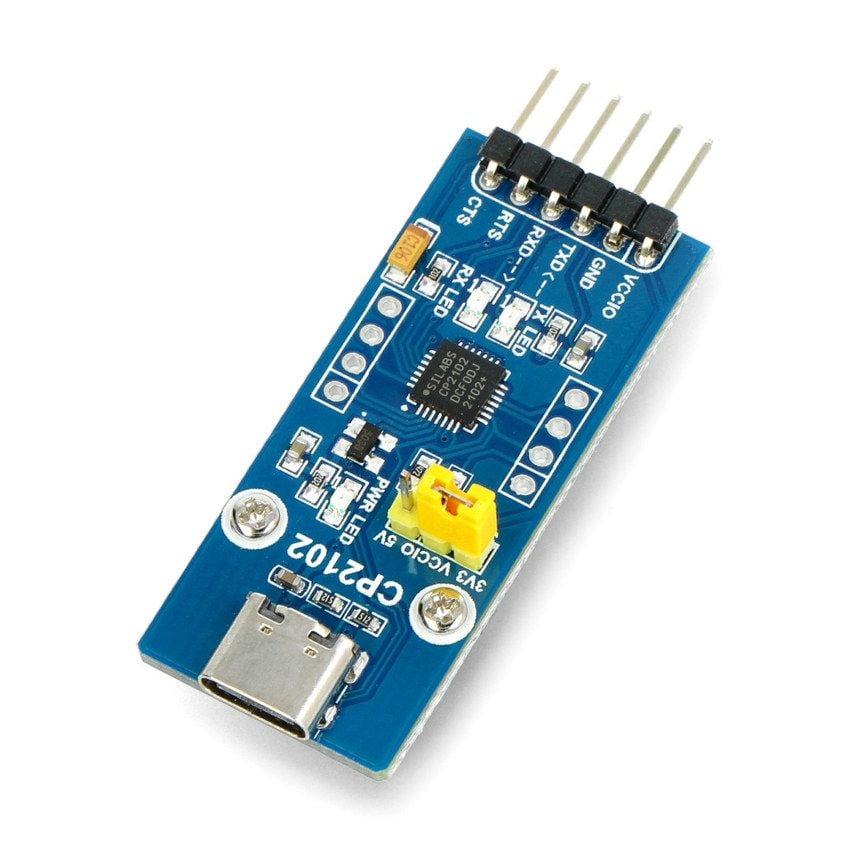

Denne omformeren fra Waveshare kobler USB til UART på TTL-nivå via CP2102-brikken og en USB-C-kontakt. USB 2.0 støttes med full hastighet på 12 Mbps, mens UART-hastigheten kan stilles fra 300 bps til 1 Mbps. En jumper velger 3,3V eller 5V for VCCIO, og løsningen krever ikke eksterne motstander. Omformeren kan brukes til seriell kommunikasjon mellom en PC og en mikrokontroller med TTL-UART.

UART-signaler og sikker tilkobling

Pinnene gir tilgang til strømforsyning, jord og UART-signaler med maskinvareflytkontroll:

• VCCIO: 3,3V eller 5V, valgt med jumper
• GND: jord for kretsen
• TXD: data fra PC.TX gjennom CP2102 til MCU.RX
• RXD: data fra MCU.TX gjennom CP2102 til PC.RX
• RTS: signal fra PC.RTS gjennom CP2102 til MCU.CTS
• CTS: signal fra MCU.RTS gjennom CP2102 til PC.CTS

Modulen er kun kompatibel med TTL-nivå. Den skal ikke kobles direkte til en RS232-krets, da dette kan føre til skade.

Virtuell COM-port og datahåndtering

Drivere for virtuell COM-port er oppgitt for Windows 8, Windows 7, Windows Vista, Windows Server 2003, Windows XP og Windows 2000, samt Mac OS X, OS 9 og Linux 2.40 eller nyere. Direkte USBXpress-driverstøtte er oppgitt for Windows 7, Vista, Server 2003, XP, 2000 og Windows CE.

UART-formatet kan bruke 5, 6, 7 eller 8 databiter og 1, 1,5 eller 2 stoppbiter. Omformeren har en mottaksbuffer på 576 byte, en sendebuffer på 640 byte og integrert EEPROM på 1024 byte. USB-hviletilstand støttes via SUSPEND-pinnene, mens tre LED-indikatorer er merket TXD, RXD og POWER.
