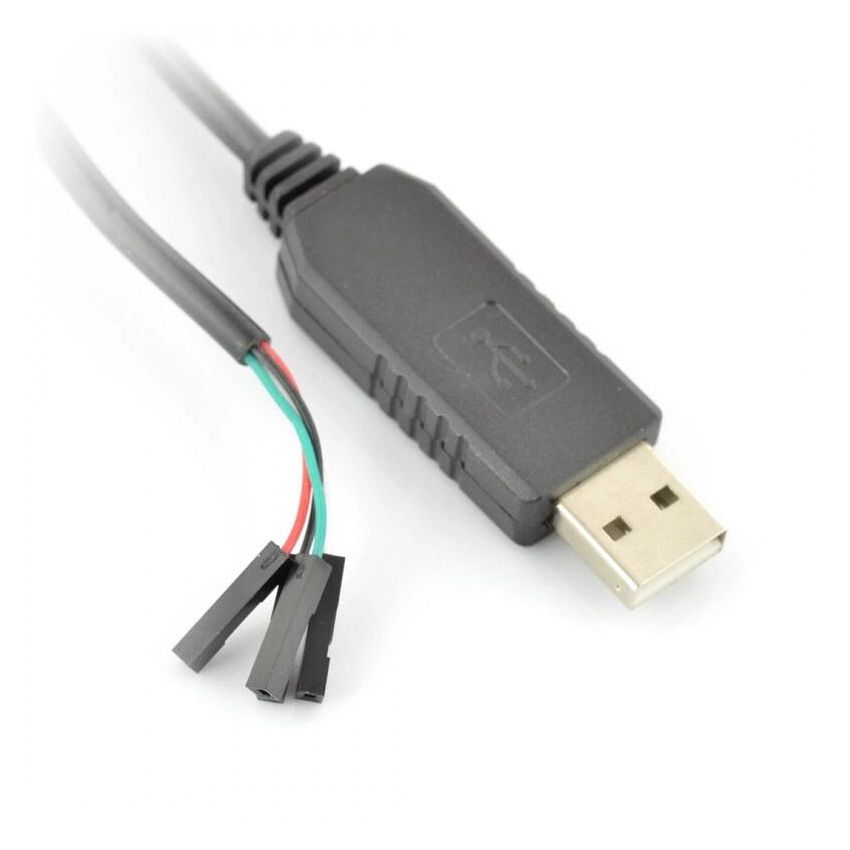

USB-UART-adapter med hunkontakter og PL2303-konverter

USB-UART-kabel for raske og enkle oppkoblinger

Denne adapterkabelen er laget for seriell kommunikasjon mellom en USB-port og moduler som bruker UART-signaler. Den innebygde PL2303-konverteren gjør kabelen til en praktisk løsning når du vil koble til elektronikk uten å bruke et separat adapterkort. Hunkontaktene i enden gjør det enkelt å koble seg til pinner for VCC, GND, TXD og RXD.

USB-UART-adapter med 1 meters kabel for TTL- og RS232-tilkobling.

Produktet passer godt til testing, service og enkle utviklingsoppgaver der du trenger en kompakt seriell adapterkabel. Adapteren støtter USB 1.1 og 2.0, og overføringshastigheten ligger fra 300 bps til 1,5 Mbps. Løsningen er beregnet for TTL- og RS232-baserte tilkoblinger og kan brukes der enkel tilgang til seriell kommunikasjon er viktig.

Ledninger og tilkobling

Fargekodede ledninger gjør det enklere å se hvordan adapteren skal kobles:

• rød ledning: VCC 5 V
• svart ledning: GND
• grønn ledning: TXD
• hvit ledning: RXD

Praktiske hensyn i bruk

Riktig tilkobling er viktig, fordi feil oppkobling kan skade kortet eller konverteren. Adapteren er oppgitt for bruk med Windows 7, og kompatibilitet med nyere Windows-versjoner kan variere. Kabellengden på omtrent 1 meter gir samtidig litt mer fleksibilitet i arbeidsbenken under testing og midlertidige oppsett.
