USB-til-RS485-konverter med USB-plugg og grønn skruterminal

Industriell USB-til-RS485-konverter med automatisk styring

Legg til i ønskeliste
kr 289,00
Bli den første til å omtale produktet

Koble RS485-utstyr til datamaskinen via USB.

Denne kompakte industrikonverteren gir toveis kommunikasjon mellom USB og RS485 med automatisk maskinvarestyring av overføringsretningen. Den støtter datahastigheter fra 300 b/s til 3 Mb/s og RS485-forbindelser på omtrent 1,2 km ved lavere hastighet.

Utformet for stabil kommunikasjon i krevende installasjoner.

Den avtakbare skruklemmen gir tilgang til A+, B- og GND, mens PWR-, TXD- og RXD-indikatorer viser strøm- og dataaktivitet. En 120 Ω termineringsmotstand, selvtilbakestillende 200 mA-sikring, 600 W overspenningsvern og 15 kV ESD-beskyttelse på RS485-siden bidrar til robust drift.

Kjøp nå så vil vi sende varen innen 26. okt. 2026
SKU
MR-01348
Kategorier:
Kabler og adaptere
WAVESHARE
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

USB-til-RS485-konverter for seriell kommunikasjon

Konverteren kobler RS485-enheter til en datamaskin via USB og støtter toveis kommunikasjon fra 300 b/s til 3 Mb/s. CH343G håndterer USB-grensesnittet, mens SP485EEN står for RS485-overføringen. Automatisk, maskinvarebasert retningsstyring fjerner behovet for manuell veksling mellom sending og mottak. Tilkoblingen består av en USB-A-plugg og en avtakbar skruterminal for A+, B- og GND.

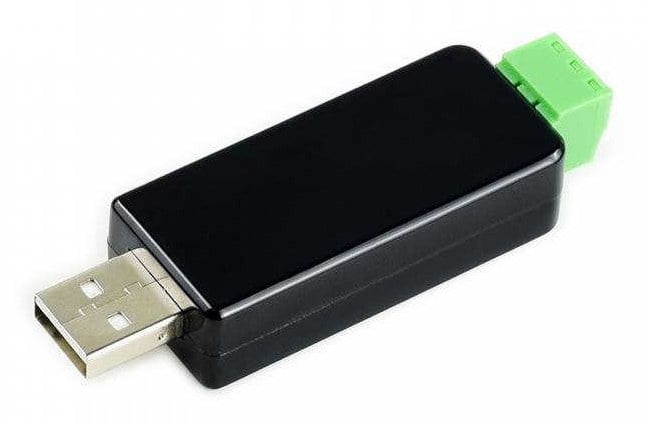

USB-til-RS485-konverter med USB-plugg og avtakbar skruterminalUSB-til-RS485-konverter med USB-plugg og avtakbar skruterminal
Toveis konvertering mellom USB og RS485
USB-til-RS485-konverter koblet i et nettverk med flere RS485-enheterUSB-til-RS485-konverter koblet i et nettverk med flere RS485-enheter
Punkt-til-multipunkt støtter opptil 32 noder

RS485-overføring over lengre avstander

RS485-forbindelsen kan være opptil ca. 1,2 km ved lavere overføringshastighet, mens USB-forbindelsen kan være opptil ca. 5 m. Faktisk rekkevidde avhenger blant annet av hastighet, kabeltype og kabelkvalitet, kabelføring, terminering og støynivå. Punkt-til-multipunkt støtter maksimalt 32 noder. Ved 16 eller flere enheter anbefales bruk av repeatere.

Tilkobling og operativsystemer

Den avtakbare RS485-terminalen har tilkoblingene A+, B- og GND. Konverteren støtter Windows 11, Windows 10, Windows 8.1, Windows 8, Windows 7, Linux, macOS, Android og WinCE. I Linux, inkludert på Raspberry Pi, kan den bruke en standarddriver og vises som en seriell port. Windows har støtte for CDC- og VCP-drivere, mens macOS kan kreve installasjon av en egen driver.

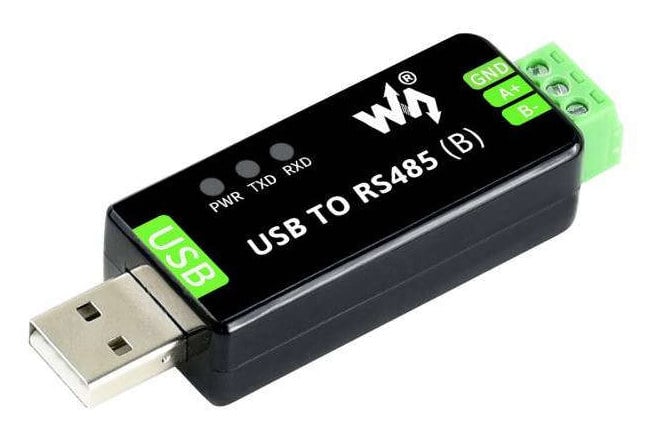

Tilkoblinger for USB, GND, A+ og B- på USB-til-RS485-konverterenTilkoblinger for USB, GND, A+ og B- på USB-til-RS485-konverteren
RS485-terminalen har tilkoblingene A+, B- og GND

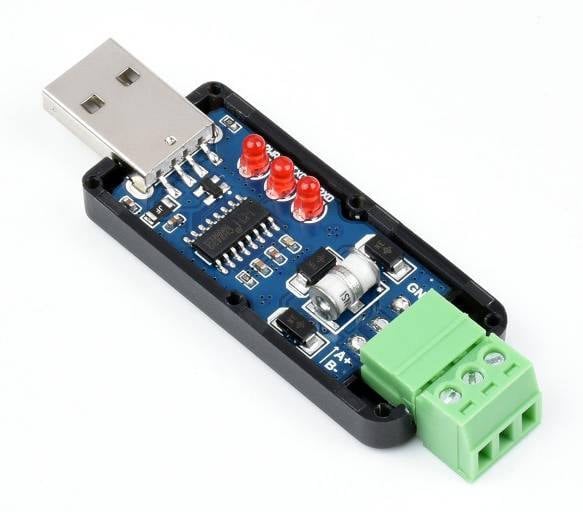

USB-til-RS485-konverter med kretskort, statusindikatorer og skruterminalUSB-til-RS485-konverter med kretskort, statusindikatorer og skruterminal
PWR-, TXD- og RXD-indikatorer viser strøm og datatrafikk

Terminering, vern og statusindikatorer

En innebygd termineringsmotstand på 120 Ω bidrar til busstilpasning og reduserte signalrefleksjoner. USB-siden har en selvtilbakestillende sikring på 200 mA og ESD-beskyttelse. RS485-siden har overspenningsvern på 600 W, ESD-beskyttelse på 15 kV og TVS-beskyttelse. Tre indikatorer merket PWR, TXD og RXD viser strømstatus samt aktivitet ved sending og mottak.

Bruksområder for USB-til-RS485

Konverteren kan brukes der en datamaskin eller Linux-basert enhet skal kommunisere med utstyr på en RS485-buss, blant annet i følgende situasjoner:

  • Kommunikasjon med automasjonsutstyr og styringer
  • Tilkobling av måleutstyr i laboratorier
  • Servicearbeid fra industrielle datamaskiner og serviceterminaler
  • RS485-tilkobling for Linux-systemer, inkludert Raspberry Pi
  • Punkt-til-multipunkt-nettverk i bygninger og produksjonsanlegg

Spesifikasjoner

Overføringsretning
Toveis
USB-grensesnittbrikke
CH343G
RS485-grensesnittbrikke
SP485EEN
Vertsgrensesnitt
USB
USB-kontakt
USB type A
Forsyningsspenning
5 V
Enhetsgrensesnitt
RS485
RS485-kontakt
Avtakbar skruterminal
RS485-tilkoblinger
A+, B-, GND
Overføringshastighet
300 b/s til 3 Mb/s
Retningsstyring
Automatisk, maskinvarebasert
Maksimal USB-forbindelse
Ca. 5 m
Maksimal RS485-forbindelse
Ca. 1,2 km ved lavere hastighet
Overføringsmodus
Punkt-til-multipunkt
Maksimalt antall noder
32
Bussanbefaling
Repeatere ved 16 eller flere enheter
Termineringsmotstand
120 Ω
USB-beskyttelse
Selvtilbakestillende sikring på 200 mA og ESD-beskyttelse
RS485-beskyttelse
Overspenningsvern på 600 W og ESD-beskyttelse på 15 kV
Ekstra vern
TVS, beskyttelsesdioder og overspenningsvernelement
Indikatorer
PWR, TXD, RXD
Driftstemperatur
-15°C til 70°C
Luftfuktighet under drift
5% RH til 95% RH
Operativsystemer
Windows 11, Windows 10, Windows 8.1, Windows 8, Windows 7, Linux, macOS, Android og WinCE
Mål
53 × 23,5 × 14,6 mm
Masse
85 g

Pakkeinnhold

Pakken inneholder delene som trengs for selve konverteren og USB-forlengelsen:

  • USB-til-RS485-konverter
  • USB-A-forlengelseskabel, ca. 1,2 m
  • Skrutrekker

Se fanen Dokumenter & linker for tekniske data og nyttige linker.
