PoE-splitter for Raspberry Pi 4B med USB-C-utgang

PoE-splitter med USB-C for Raspberry Pi 4B

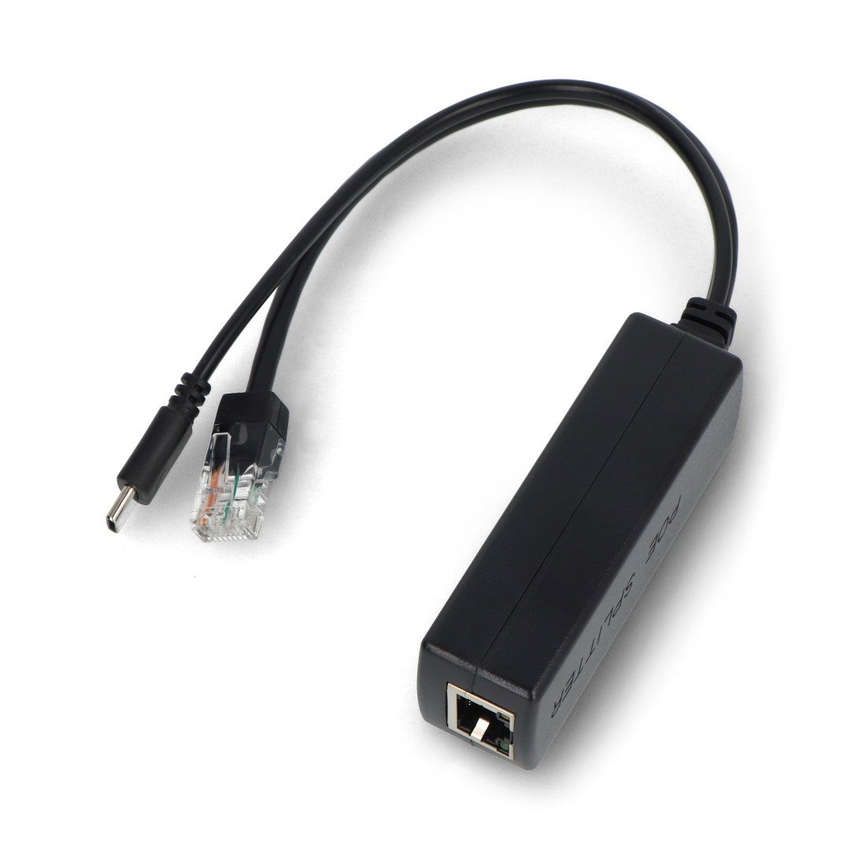

Denne PoE-splitteren fører nettverksdata og elektrisk strøm gjennom én Ethernet-kabel og fordeler forbindelsen til RJ45 og en USB-C-strømplugg ved enheten. Den er laget for Raspberry Pi 4B og andre enheter med USB-C som kan bruke den oppgitte utgangen på 5V DC og 2A.

Løsningen reduserer behovet for separate kabler til strøm og nettverk. Det gjør installasjonen enklere når enheten skal plasseres et stykke fra nærmeste strømuttak eller på et sted der færre kabler gir en ryddigere montering.

Strøm og data over samme nettverkskabel

Splitteren støtter Power over Ethernet etter IEEE 802.3af. En kompatibel PoE-switch, PoE-ruter eller PoE-injektor sender strøm og data gjennom nettverkskabelen. Ved endepunktet kobles RJ45-forbindelsen videre til nettverksporten, mens USB-C-pluggen leverer 5V DC til enheten.

Nettverkstilkoblingen støtter 10/100Mb/s, og maksimal oppgitt overføringsavstand er 100m. Den integrerte kabelen er 205mm lang, slik at strøm- og nettverkstilkoblingen kan føres frem til enheten uten en separat strømforsyning på installasjonsstedet.

Kompatibilitet og krav

Adapteren er kompatibel med Raspberry Pi 4B og andre enheter med USB-C. Før bruk må det kontrolleres at enheten passer til utgangsspenningen på 5V DC og utgangsstrømmen på 2A. PoE-kilden må være kompatibel med IEEE 802.3af, og installasjonen krever en nettverkskabel i kategori Cat5e eller høyere.

Inngangsområdet er 36V til 57V, med 48V og 52V som oppgitte standardspenninger for PoE. Tilkoblingen krever ingen ekstra konfigurasjon utover korrekt kabling mellom PoE-kilden, splitteren og enheten.

Bruksområder for PoE-splitteren

Kombinasjonen av Ethernet og USB-C-strøm gjør splitteren egnet i installasjoner der både nettverk og strøm skal føres frem gjennom én kabel, blant annet til:

• Strømforsyning og nettverkstilkobling for Raspberry Pi 4B
• IoT- og smarthusprosjekter
• IP-overvåking
• Bygningsautomasjon
• Innebygde systemer
• Hjemmeservere, NAS og andre nettverksinstallasjoner

Driftsforhold og installasjonsgrenser

PoE-splitteren er beregnet for en driftstemperatur fra 0°C til 50°C. Tillatt luftfuktighet er opptil 80% uten kondens. Nettverksytelsen er begrenset til 10/100Mb/s, noe som bør tas med i vurderingen dersom den tilkoblede enheten eller nettverket ellers støtter høyere hastigheter.

Den maksimale oppgitte overføringsavstanden er 100m. Kabelkategori, PoE-kilde og den tilkoblede enhetens strømbehov må samsvare med spesifikasjonene for å etablere en egnet installasjon.
