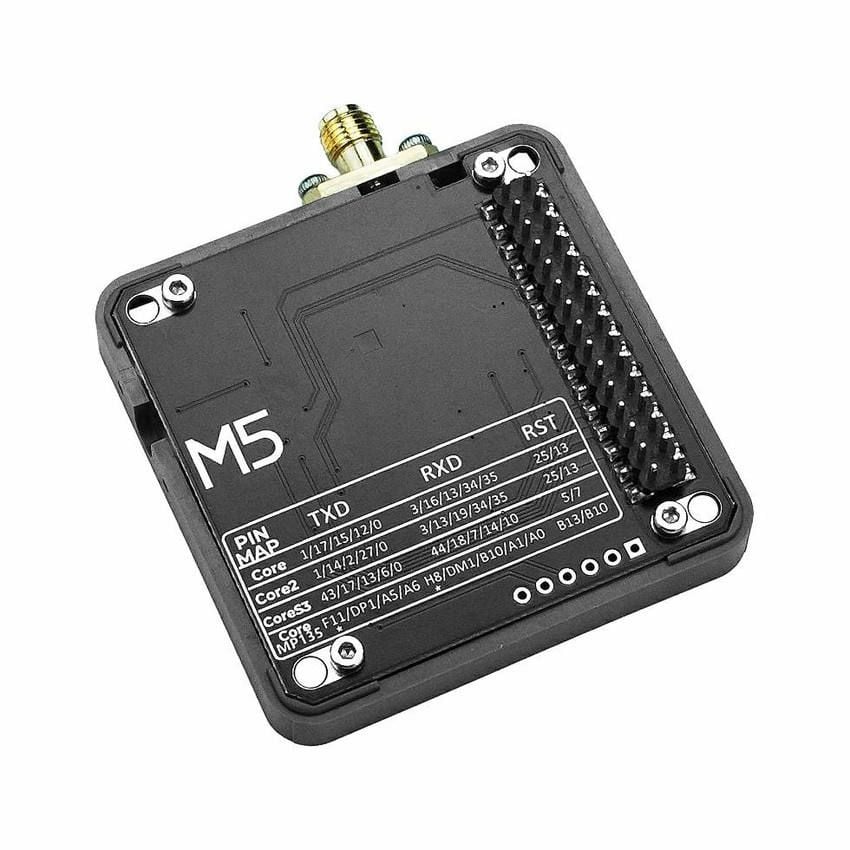

LoRaWAN-modul i kapsling med SMA-kontakt og synlig pinout for TXD, RXD og RST

Skip to the beginning of the images gallery

M5Stack LoRaWAN-modul for EU868 med STM32WLE5 og UART

Name: M5Stack LoRaWAN-modul for EU868 med STM32WLE5 og UART
Brand: M5Stack
SKU: MR-01513
Price: 599 NOK
Availability: InStock

Legg til i ønskeliste

kr 599,00

Bli den første til å omtale produktet

Effektiv IoT-kommunikasjon i EU868-båndet.

Denne M5Stack kommunikasjonsmodulen kombinerer STM32WLE5 med støtte for LoRaWAN 1.0.3 og direkte P2P-kommunikasjon. Den dekker EU868-båndet fra 863MHz til 870MHz og tilbyr mottakerfølsomhet ned til -137dBm samt sendeeffekt opptil 19dBm. Via UART på 115200bps styres modulen med AT-kommandoer, mens DIP-brytere gjør det mulig å tilpasse UART-linjene til kompatible M5Stack-kontrollere.

Fleksible moduser gjør integrasjonen enklere.

Modulen støtter Class A, B og C samt aktivering med OTAA eller ABP. Lavt strømforbruk i dvalemodus, fra 3,69µA ved 3,3V, gjør den relevant for energieffektive IoT-systemer. Den leveres med en 868MHz SMA-antenne med 2,8dBi forsterkning og har støtte for Arduino IDE og UiFlow2.

Kjøp nå så vil vi sende varen innen 2. nov. 2026

SKU

MR-01513

Kategorier:

LoRa og LoRaWAN

M5STACK

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

EU868-kommunikasjon for IoT via LoRaWAN og P2P

Denne kommunikasjonsmodulen er laget for IoT-systemer som sender mindre datamengder over LoRaWAN i EU868-båndet. Den dekker 863MHz til 870MHz og kan også brukes i P2P-modus for direkte kommunikasjon mellom enheter uten gateway. LoRaWAN 1.0.3 støttes sammen med aktiveringsmetodene OTAA og ABP.

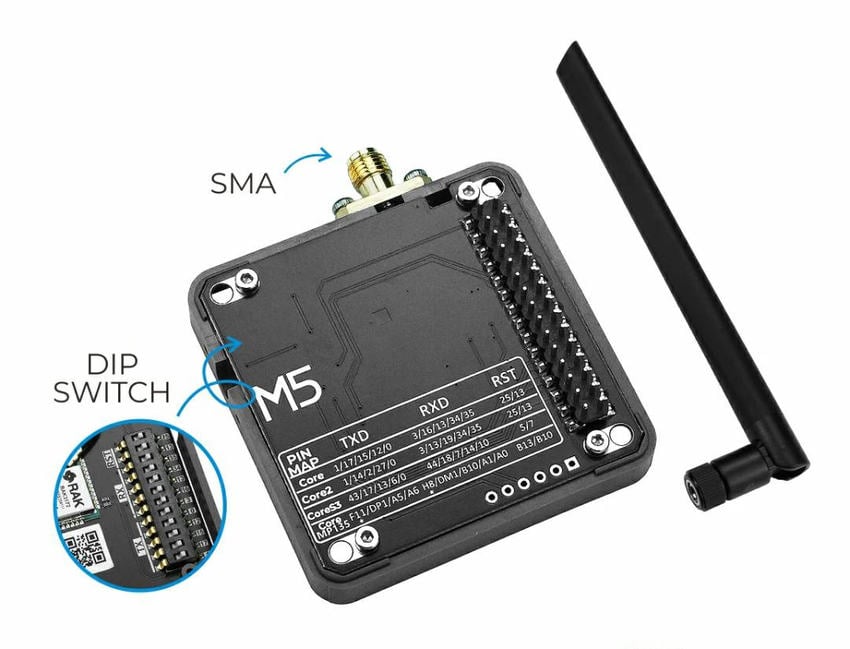

Mottakerfølsomheten er opptil -137dBm, mens maksimal sendeeffekt er 19dBm. Modulen har UART-kommunikasjon med AT-kommandoer og leveres med en 868MHz-antenne med SMA-kontakt og 2,8dBi forsterkning.

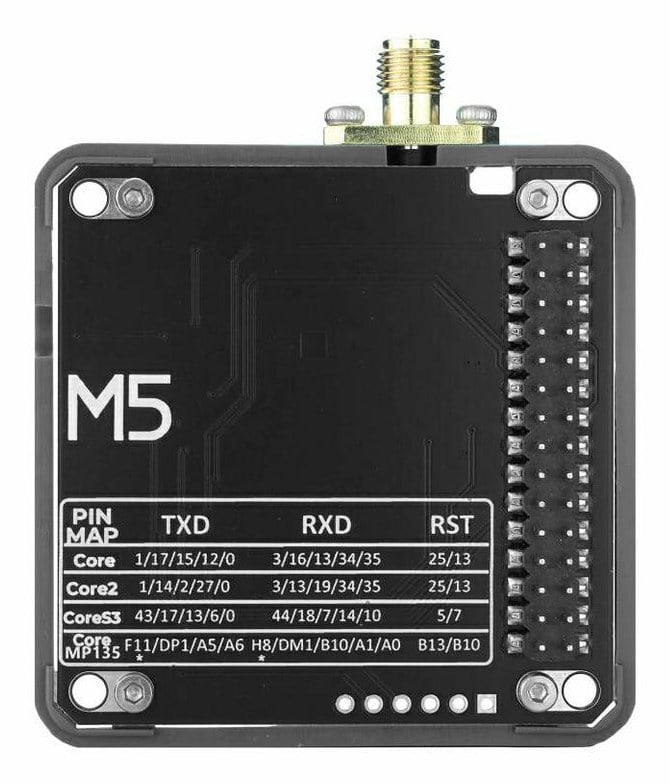

LoRaWAN-modul for EU868 med SMA-kontakt og tilkoblingspinner — SMA-tilkoblingen brukes med den medfølgende 868MHz-antennen

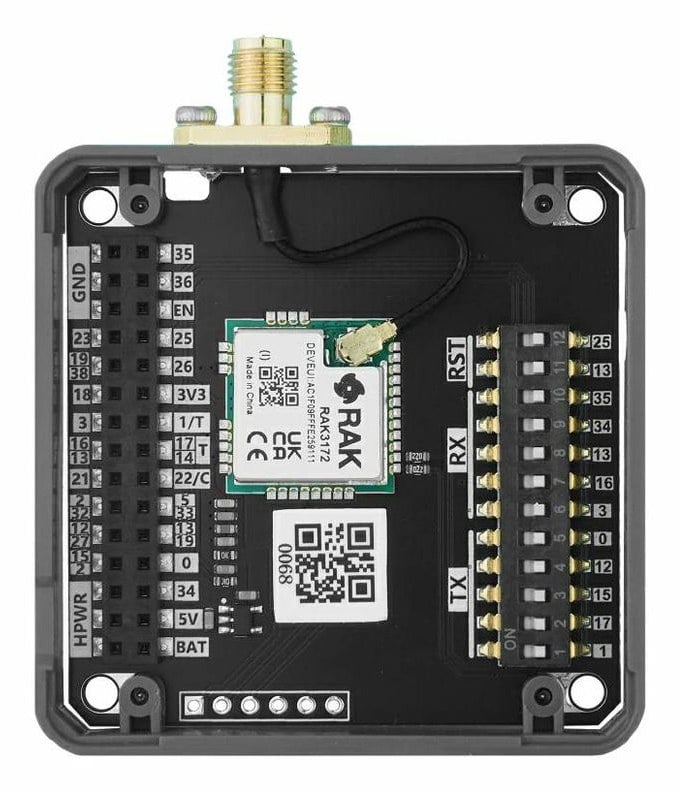

LoRaWAN-modul med radiokort, GPIO-pinner og DIP-brytere — DIP-bryterne endrer tilordningen av UART-linjene

Kommunikasjonsmoduser og energibruk

LoRaWAN-modulen støtter Class A, Class B og Class C. Class A er beregnet på lavt strømforbruk og periodisk dataoverføring. Class B benytter sykliske mottaksvinduer, mens Class C holder mottakeren nesten kontinuerlig klar for meldinger. P2P-modusen gir direkte datautveksling mellom enheter uten en kommunikasjonsgateway.

Strømforbruket i hvilemodus er 9µA ved 5V eller 3,69µA ved 3,3V. Ved P2P-mottak trekker modulen 8,27mA ved 5V, mens kontinuerlig P2P-sending trekker 80,38mA ved 5V. Dette gir dokumenterte driftsdata for planlegging av batteridrevne IoT-systemer.

UART-tilkobling og kompatible Core-kontrollere

Modulen bruker M5-Bus og kommuniserer via UART med 115200bps og AT-kommandoer. Integrerte DIP-brytere gjør det mulig å endre tilordningen av UART-linjene slik at forbindelsen kan tilpasses den aktuelle kontrolleren. Utvikling støttes i Arduino IDE og UiFlow2.

Dokumentert kompatibilitet omfatter CoreS3, CoreS3 SE, Core2 v1.1, Tough, Basic v2.7, M5GO IoT Kit v2.7, Fire v2.7, Core2 for AWS, Tab5 og CoreMP135. Valg av UART-tilordning bør tilpasses plattformen som brukes.
