Utviklingssett for Meshtastic og LoRa/LoRaWAN, 862 til 930 MHz

Kompakt ESP32-S3-sett for Meshtastic og LoRa

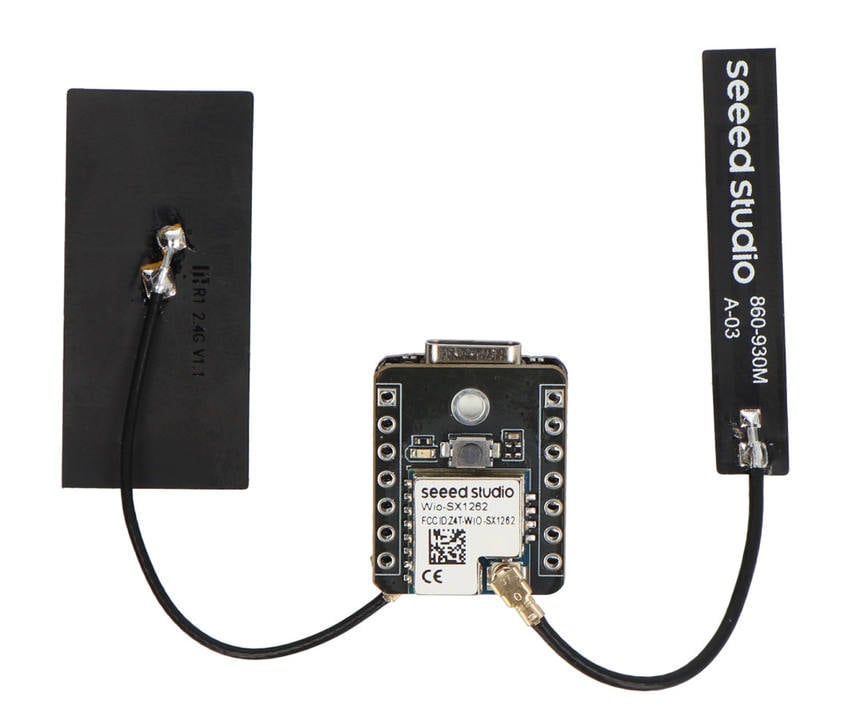

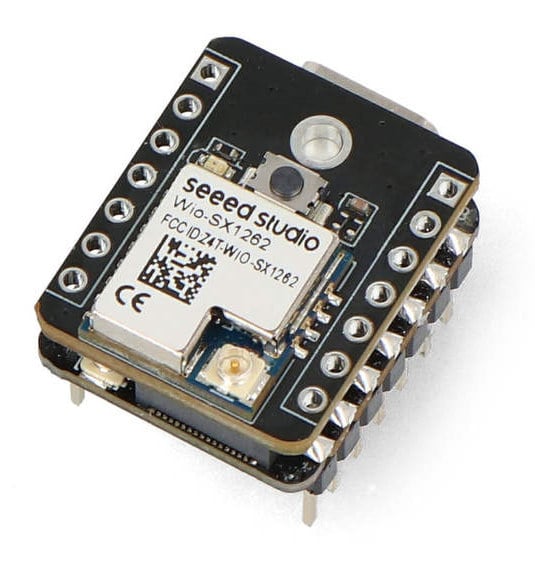

Settet kombinerer et ESP32-S3-kort med et SX1262-basert LoRa-kort for trådløse IoT- og mesh-prosjekter. LoRa dekker frekvensområdet 862MHz til 930MHz, mens WiFi på 2,4GHz og Bluetooth 5.0 gir flere alternativer for trådløs kommunikasjon. Meshtastic er forhåndsinstallert, og kompatibilitet med Arduino gjør det mulig å programmere og integrere settet i eksisterende prosjekter.

Rekkevidde og trådløs kommunikasjon

LoRa-radioen er beregnet på kommunikasjon over lengre avstander. Med ekstern antenne er den oppgitte rekkevidden opptil 5km i åpent terreng. Bluetooth 5.0 omfatter støtte for Bluetooth mesh, mens WiFi bruker 2,4GHz-båndet. Det forhåndsinstallerte Meshtastic-programmet gjør settet klart for oppstart i mesh-nettverk.

Prosessor, minne og utvidelser

ESP32-S3R8-prosessoren har to 32-bits Xtensa LX7-kjerner og en klokkehastighet på opptil 240MHz. Kortet har 8MB PSRAM og 8MB flashminne. Tilgjengelige grensesnitt omfatter UART, I2C, I2S og SPI, der SPI brukes til forbindelsen med SX1262. I tillegg finnes 11 GPIO med PWM og 9 ADC-innganger for tilkobling av moduler og sensorer.

Strømforsyning og betjening

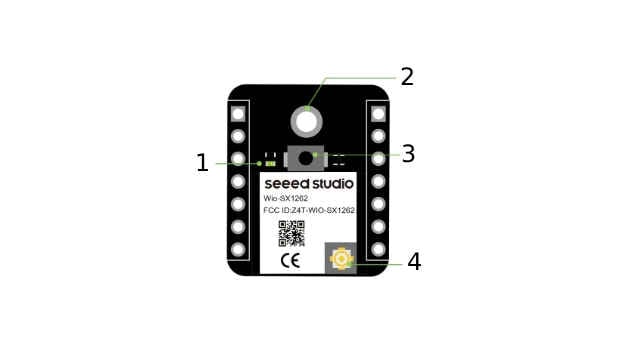

Settet kan forsynes med 5V via USB-C eller 4,2V gjennom BAT-inngangen. Lading av litiumbatteri støttes med en oppgitt ladestrøm på 100mA. LoRa-kortet har brukerknapp, ladeindikator, tilkobling for LoRa-antenne og et hull på 2,2mm. Den oppgitte driftstemperaturen er fra -40°C til 65°C.
