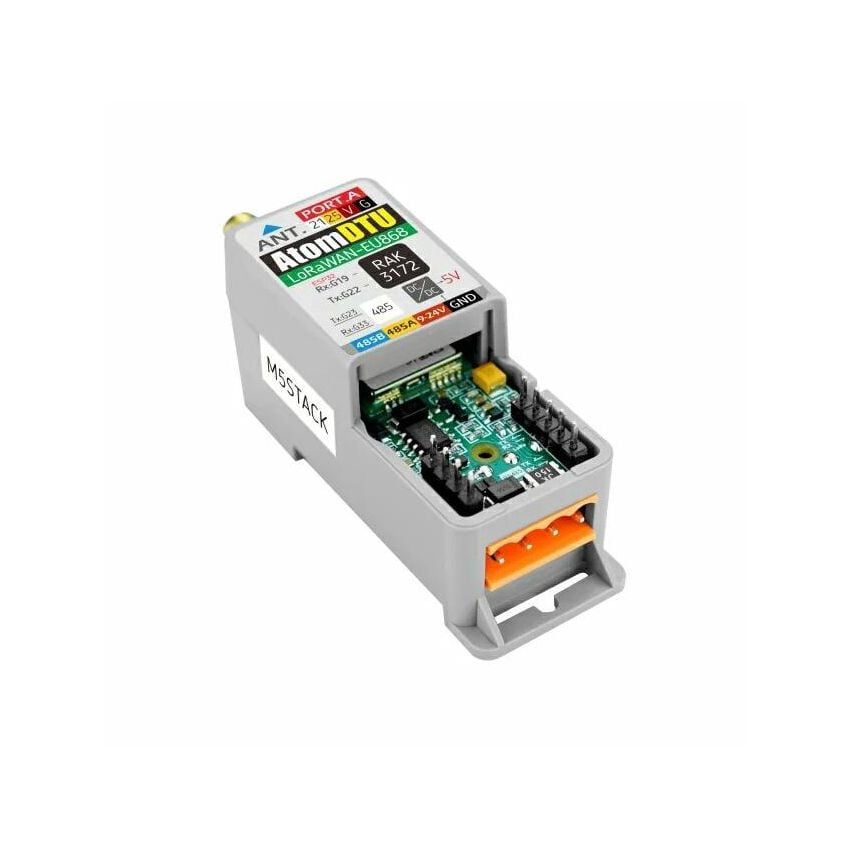

Dette er en LoRaWAN-kommunikasjonsmodul for EU868-båndet, laget for datatransmisjon i IoT-, automasjons- og overvåkingssystemer. Modulen bygger på STM32WLE5 og støtter både LoRaWAN 1.0.3 med Class A/B/C og LoRa P2P. Det gjør den nyttig både i nettverk med LoRaWAN-gateway og i enklere punkt-til-punkt-oppsett.
RS485-grensesnittet gjør modulen aktuell for målere, sensorer, PLC-er og andre feltapparater som skal kobles til et trådløst system. Samtidig gir UART og AT-kommandoer en ryddig vei inn i konfigurasjon uten at hele firmwaren må skrives fra bunnen av.
LoRaWAN med høy mottaksfølsomhet og fleksibel aktivering.
Modulen arbeider fra 868 MHz til 870 MHz og har mottaksfølsomhet ned til -137 dBm. Den støtter aktivering med OTAA og ABP, og kan integreres med LoRaWAN-plattformer som TTN, ChirpStack og Actility.
Kabinettet er tilpasset montering på 35 mm DIN-skinne, noe som gjør modulen praktisk i koblingsskap, automasjonstavler og testoppsett. Skrutilkoblingen for RS485 og antennetilkoblingen via SMA gir en mer robust installasjon enn løse hobbykoblinger, samtidig som formatet fortsatt passer godt til prototyping.
- Industriell datainnsamling fra RS485-baserte målere, tellere og sensorer
- Landbruk og miljømåling der data skal sendes over lange avstander med lavt strømforbruk
- Automasjon og overvåking i skap eller kontrollsystemer med DIN-skinne
- IoT-prototyper der M5Atom brukes som kontroller for LoRaWAN-kommunikasjon
- Lokale LoRa P2P-systemer der to enheter skal kommunisere direkte uten gateway
Modulen kan brukes med Arduino IDE via M5-LoRaWAN-RAK-biblioteket. UiFlow 1 og UiFlow 2 er oppgitt med støtte under forberedelse. UART-kommunikasjon via AT-kommandoer gjør at vertssystemet kan styre LoRaWAN-innstillinger, aktiveringsmetode og tilkobling til nettverk.
Fixed Connect og Switch Connect gir ulike pinneoppsett.
Pinnefordelingen avhenger av valgt Atom-kontroller. For AtomS3R, AtomS3R-CAM og AtomS3R-M12 brukes blant annet UART TX G5, UART RX G6, RS485 TX G7 og RS485 RX G8. For Atom Lite og Atom Matrix brukes UART TX G22, UART RX G19, RS485 TX G23 og RS485 RX G33. RS485-forsyning er VCC 5 V og GND.
Modell
Atom DTU LoRaWAN-EU868 A152-EU868
STM32WLE5, 256 KB Flash, 64 KB RAM
Arbeidsbånd
EU868, 868 MHz til 870 MHz
Protokoller
LoRaWAN 1.0.3 Class A/B/C,
LoRa P2P
Aktiveringsmetoder
OTAA, ABP
Grensesnitt
UART, 115200 baud, AT-kommandoer
SMA-hann, 0,5 dBi, 195 mm
Strømforbruk i hvile
9 V @ 167,98 μA / 12 V @ 178,09 μA
Strømforbruk i drift
9 V RX (500 kb/s): 50,32 mA, TX (125 kb/s): 102,79 mA
Arbeidstemperatur
0 °C til 40 °C
GPSR-klassifisering
Komponent
- 1 x LoRaWAN-EU868 kommunikasjonsmodul
- 1 x SMA-antenne 0,5 dBi, 195 mm
- 1 x 4-pins skrukontakt med 3,96 mm pinneavstand
