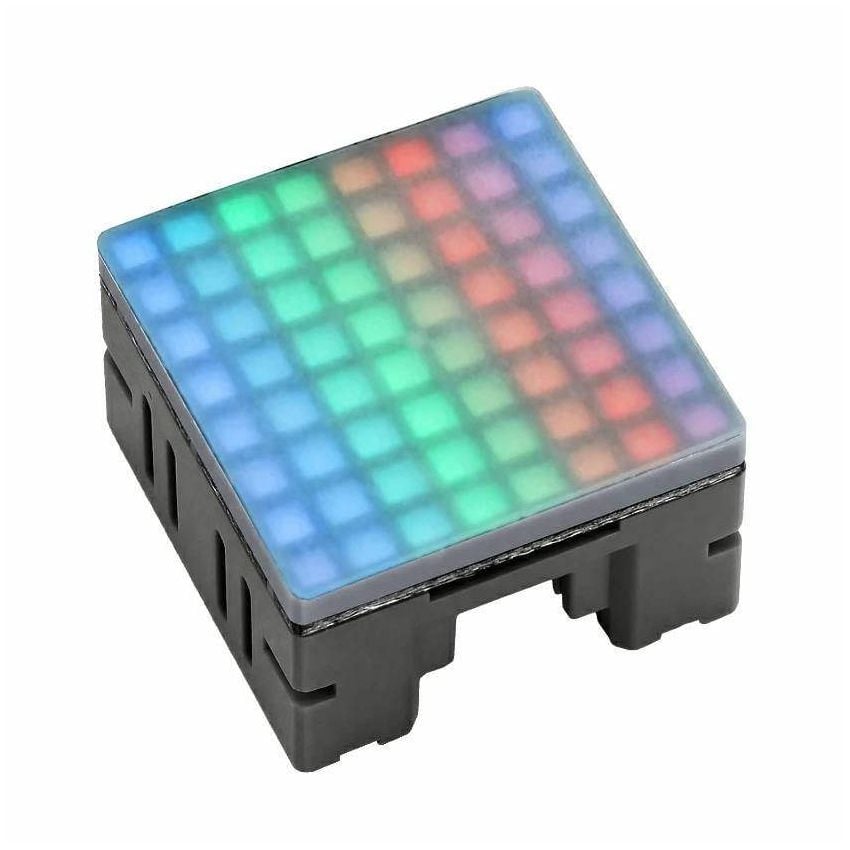

RGB LED-matrise 8x8 med lysende flerfargede piksler i kapsling

Skip to the beginning of the images gallery

RGB LED-matrise 8x8 med UART for kjedekobling

Name: RGB LED-matrise 8x8 med UART for kjedekobling
Brand: M5Stack
SKU: MR-01309
Price: 369 NOK
Availability: InStock

Legg til i ønskeliste

kr 369,00

Bli den første til å omtale produktet

Lag fargerik pikselgrafikk med presis styring.

Denne kompakte RGB LED-matrisen samler 64 adresserbare WS2812E-lysdioder i et 8x8-format. Hver piksel kan styres individuelt i RGB565, mens en 64-pikslers rammebuffer støtter rask oppdatering av hele flaten. Innebygd ASCII-gjengivelse, rullende tekst på opptil 32 tegn per modul og gradienteffekter gjør den velegnet til symboler, meldinger og animasjoner.

Tilpass visningen og bygg ut løsningen.

UART-kommunikasjon med 115200 bps og to HY2.0-4P-kontakter gir støtte for seriekobling med andre enheter i Chain-serien. Du kan regulere lysstyrken og rotere bildet 0°, 90°, 180° eller 270° for å tilpasse matrisen til prosjektets oppsett.

Kjøp nå så vil vi sende varen innen 23. okt. 2026

SKU

MR-01309

Kategorier:

LED-striper og RGB-LED

M5STACK

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Programmerbar RGB LED-matrise for tekst og animasjon

Den fullfargede 8x8-matrisen består av 64 adresserbare WS2812E-lysdioder. Hver piksel kan styres individuelt i RGB565-format, og gruppevis dataskriving gjør det mulig å oppdatere flere piksler samlet. En rammebuffer for 64 RGB565-piksler brukes til rask oppdatering av hele matriseinnholdet.

Den innebygde ASCII-generatoren kan gjengi bokstaver, tall og meldinger. Rulletekst kan inneholde opptil 32 tegn per modul og vises med fast farge eller gradienteffekter. Lysstyrken kan reguleres, mens bildet kan dreies til 0°, 90°, 180° eller 270°. Ved langvarig drift er anbefalt lysstyrkenivå 50 %.

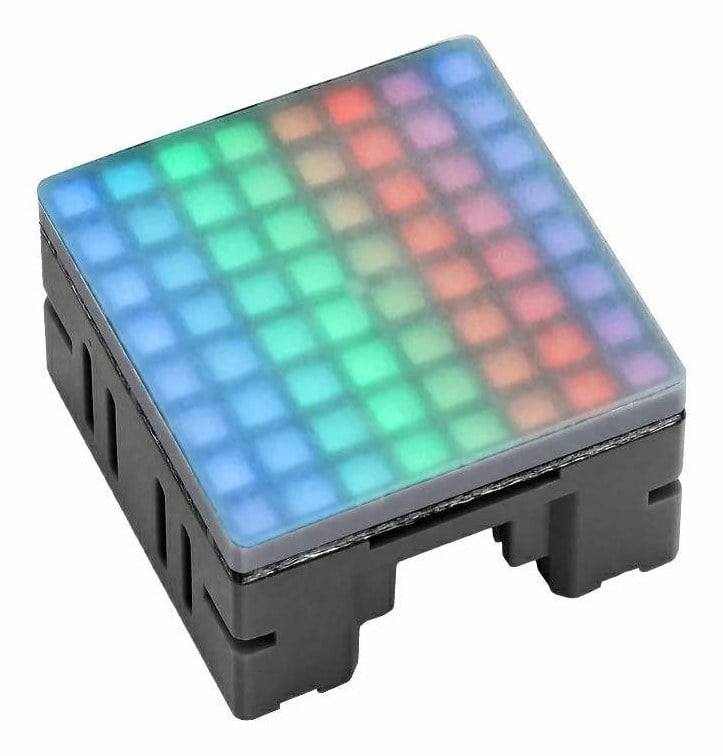

RGB LED-matrise 8x8 med flerfargede piksler i frontvisning — Individuell pikselstyring i RGB565 og gruppevis dataskriving

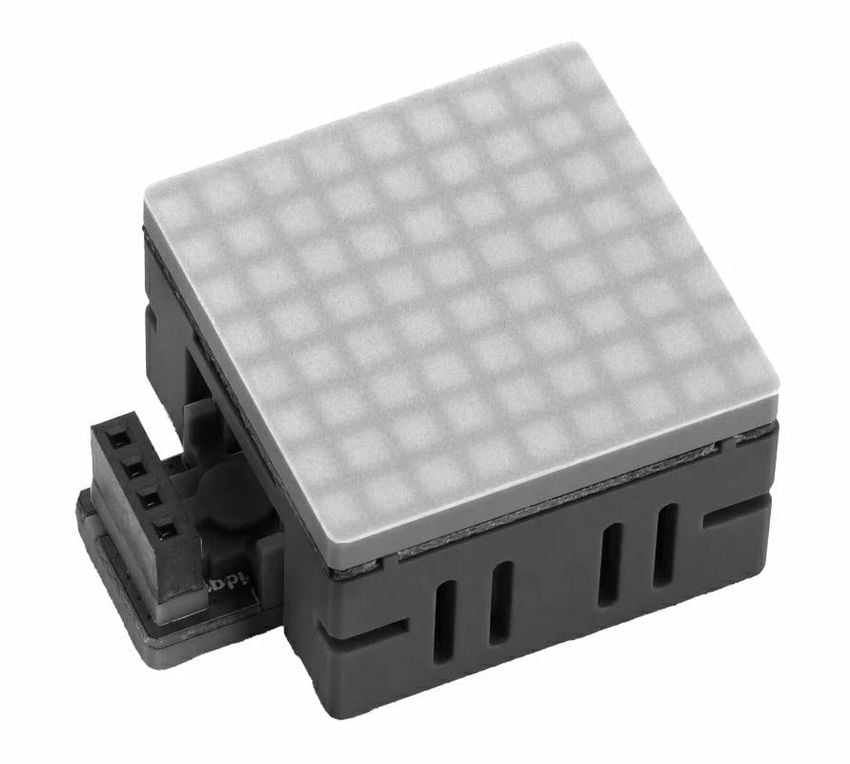

RGB LED-matrise 8x8 sett fra siden med kontakt på modulen — UART ved 115200 bps i 8N1-format via to HY2.0-4P-kontakter

UART, seriekobling og programmering

Modulen drives med 5V DC og kommuniserer via UART ved 115200 bps i 8N1-format. To HY2.0-4P-kontakter støtter seriekobling med flere enheter i Chain-systemet. Den integrerte mikrokontrolleren STM32G031G8U6 håndterer LED-matrisen og kommunikasjonen med den overordnede enheten.

Tilgjengelige programmeringsressurser omfatter M5Chain-biblioteket for Arduino, en programmeringsveiledning, intern fastvare og dokumentasjon av kommunikasjonsprotokollen. Dette gir et dokumentert utgangspunkt for integrasjon i innebygde systemer og for styring av tekst, grafikk, animasjoner og lyseffekter.

Bruksområder

Matrisen egner seg til prosjekter som trenger kompakt, programmerbar visning av farger, tekst eller bevegelse:

Fargede statusfelt og symboler i innebygde prosjekter
Korte rullemeldinger med opptil 32 tegn per modul
Enkle animasjoner og dynamiske lyseffekter
Seriekoblede informasjonspaneler med flere Chain-enheter

Spesifikasjoner

Strømforbruket avhenger av driftsmodus og lysinnhold. Ved 5V er oppgitt strømforbruk 13,46mA i hvilemodus og 127,51mA ved maksimal lysstyrke med hvitt lys.

Modell

U218

Skjermtype

Fullfarget RGB LED-matrise

Matriseoppløsning

8 x 8 LED

Antall lysdioder

LED-type

WS2812E

Fargeformat

RGB565

Mikrokontroller
