MIDI-modul for styring og lydsyntese med MIDI 1.0

MIDI-syntese og styring for elektroniske musikkprosjekter

Modulen kombinerer MIDI-styring og digital lydsyntese i en kompakt enhet basert på SAM2695. Den støtter MIDI 1.0 med 16 kanaler og kan håndtere 64-stemmers polyfoni uten effekter eller 38 stemmer med effekter. Dette gjør den egnet som utgangspunkt for programmerbare instrumenter, MIDI-kontrollere og andre prosjekter der lyd skal styres fra en mikrokontroller.

MIDI-porter og to arbeidsmoduser

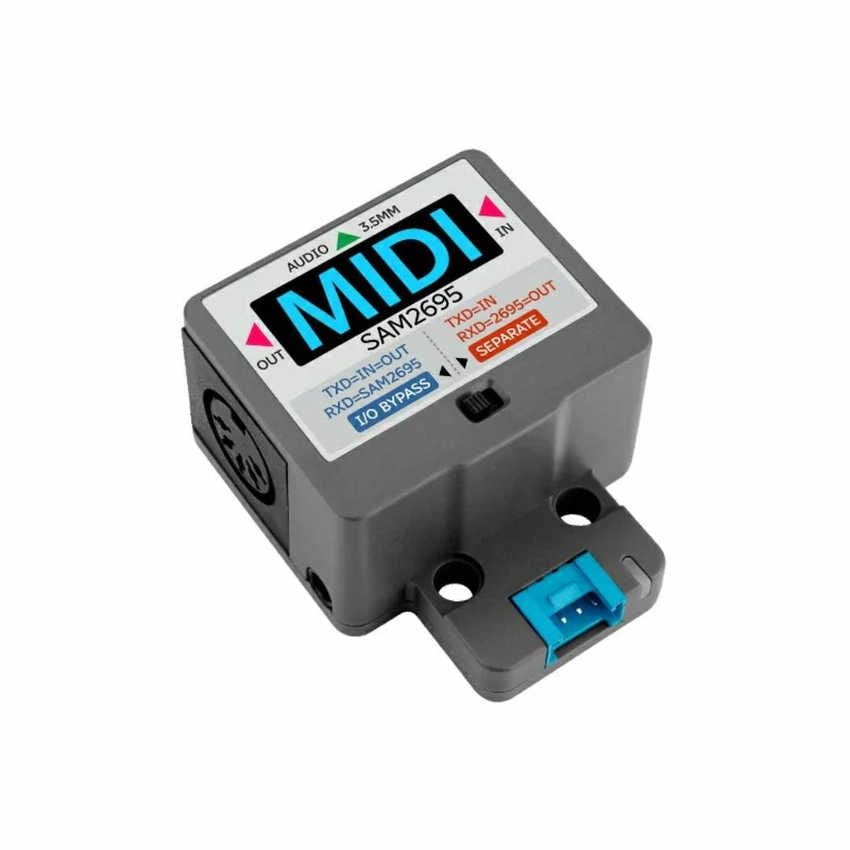

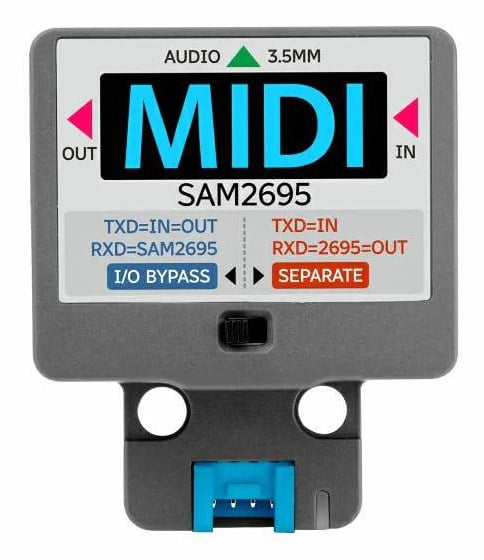

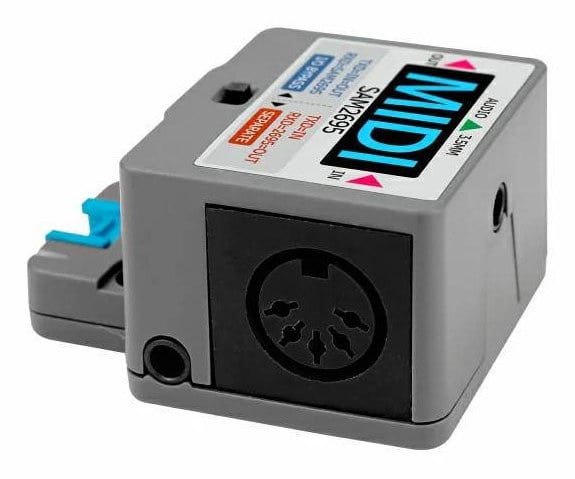

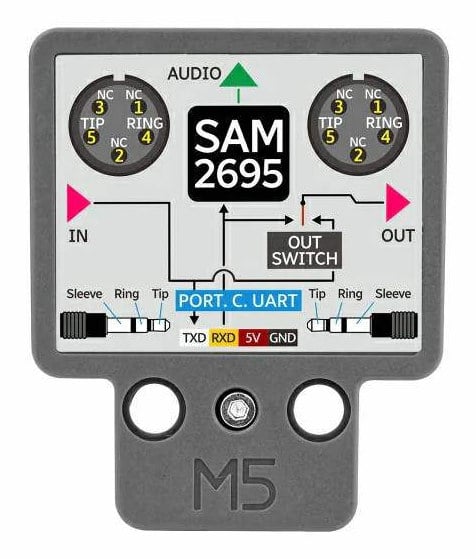

Modulen har to fempolede DIN-porter og tre 3,5 mm stereojack. En egen bryter velger mellom Bypass og Separate. I Bypass-modus kobles MIDI-portene direkte sammen, mens Separate gjør det mulig å bruke dem uavhengig. MIDI-signalene har optisk isolasjon, og kommunikasjonen med en kontroller foregår via UART med en hastighet på 31520 bps.

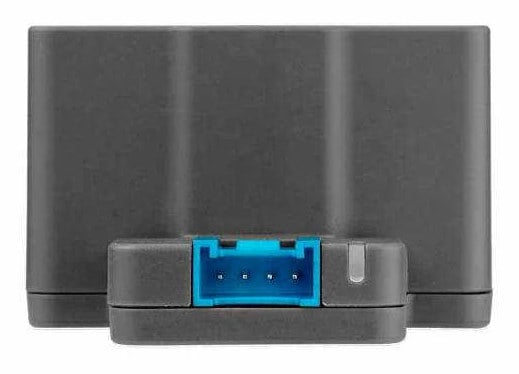

Integrasjon og programmering via Grove

Grove-porten gir UART-forbindelse til kontrollere i M5Stack-plattformen. Støttede modeller omfatter Core, Core2, CoreS3, Atom og StickC. Modulen kan programmeres med Arduino IDE og UIFlow 2.0. Nummereringen av TX- og RX-pinnene må tilpasses kontrolleren i programkoden. Dokumenterte pinnekombinasjoner for Core Basic, Core2 og CoreS3 er oppført nedenfor.

Bruksområder for MIDI og lydsyntese

Kombinasjonen av MIDI-styring, lydsyntese og programmerbar UART-kommunikasjon passer til flere typer musikk- og multimedieprosjekter:

• Elektronisk musikkproduksjon og MIDI-basert lydsyntese
• Styring av elektroniske instrumenter
• Interaktive lydinstallasjoner og multimedieprosjekter
• Musikkundervisning og programmeringsprosjekter
• DJ-kontrollere og systemer for direktelyd
