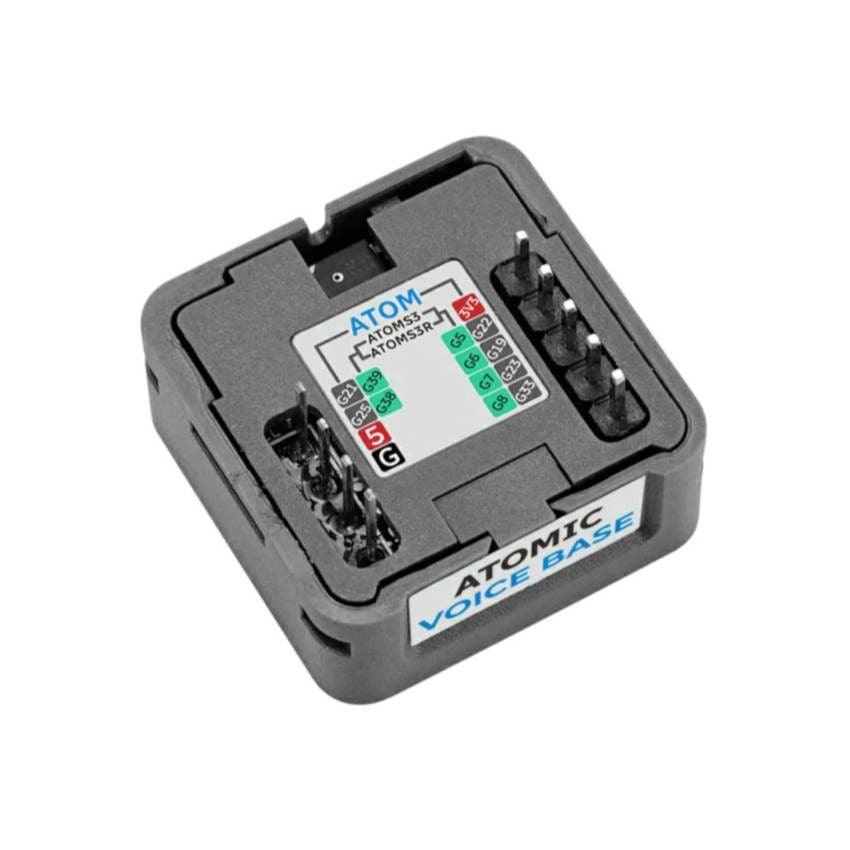

Lydmodul for M5 Atom med synlige tilkoblingspinner og oversikt over kontaktmerking

Skip to the beginning of the images gallery

Lydmodul for M5 Atom med mikrofon og høyttaler

Name: Lydmodul for M5 Atom med mikrofon og høyttaler
Brand: M5Stack
SKU: MR-01424
Price: 289 NOK
Availability: InStock

Legg til i ønskeliste

kr 289,00

Bli den første til å omtale produktet

Utvid M5 Atom-prosjektet med toveis lyd.

Denne kompakte lydbasen kombinerer MEMS-mikrofon, innebygd høyttaler og ES8311-kodek for opptak, avspilling og talegjenkjenning. Den støtter full-dupleks, slik at lyd kan tas opp og spilles av samtidig, og bruker I2S med 24-bits oppløsning og samplingsfrekvens fra 16kHz til 64kHz.

Utvikle interaktive taleløsninger.

Modulen passer til M5 Atom-serien, blant annet Atom Lite, Matrix, AtomS3 og AtomS3R. Den kan programmeres med Arduino IDE, UIFlow 1.0, UIFlow 2.0 og ESP-IDF, og er et praktisk valg for talestyring, lydregistrering og interaktive undervisningsprosjekter. Klasse D-forsterkeren driver den innebygde 1W-høyttaleren ved 8Ω, mens MEMS-mikrofonen har SNR på minst 65dB.

Kjøp nå så vil vi sende varen innen 29. okt. 2026

SKU

MR-01424

Kategorier:

Mikrofoner, Høyttaler, Forsterker

M5STACK

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Lydmodul for talegjenkjenning og full-dupleks lyd

Dette kompakte lydkortet utvider utviklingsmoduler i M5 Atom-serien med mikrofon, høyttaler og toveis lyd. Det er utviklet for talegjenkjenning, talekommandoer, opptak og avspilling i interaktive elektronikkprosjekter.

En 24-bits mono-lydkodek, MEMS-mikrofon og klasse D-forsterker samler både lydinngang og lydutgang i én modul. Full-dupleksdrift gjør det mulig å ta opp og spille av lyd samtidig.

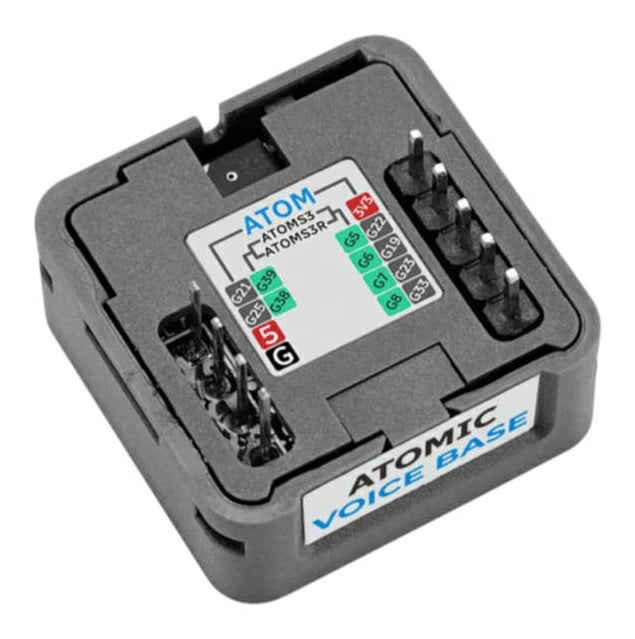

Lydmodul for M5 Atom med merkede tilkoblingspunkter — Full-dupleksdrift støtter samtidig opptak og avspilling

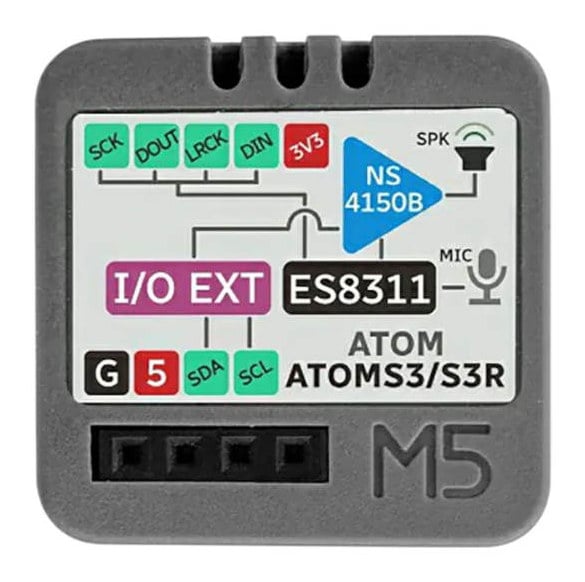

M5 Atom-lydmodul med merkede lyd- og I/O-tilkoblinger — MEMS-mikrofonen har et signal-til-støy-forhold på minst 65 dB

Lydopptak, avspilling og signalbehandling

Mono-lydkodeken bruker I2S, 24-bits oppløsning og samplingsfrekvenser fra 16 kHz til 64 kHz. Den digitale MEMS-mikrofonen har et signal-til-støy-forhold på minst 65 dB og er beregnet for blant annet automatisk talegjenkjenning.

En klasse D-forsterker og en innebygd høyttaler håndterer lydutgangen. Høyttaleren er spesifisert til 1 W ved 8 Ω, mens samtidig overføring og mottak av lyd støttes gjennom full-duplekskommunikasjon.

Kompatibilitet og utviklingsmiljøer

Modulen er kompatibel med M5 Atom-serien, inkludert Atom Lite, Matrix, AtomS3, AtomS3R og AtomS3R CAM. Vertsmodellen bestemmer hvilke I2S-pinner som brukes, og pinneoppsettet må derfor tas hensyn til i programkoden.

Programmering støttes med Arduino IDE, UIFlow 1.0, UIFlow 2.0 og ESP-IDF. Det finnes også biblioteker og eksempler for utvikling av stemmestyrte funksjoner.

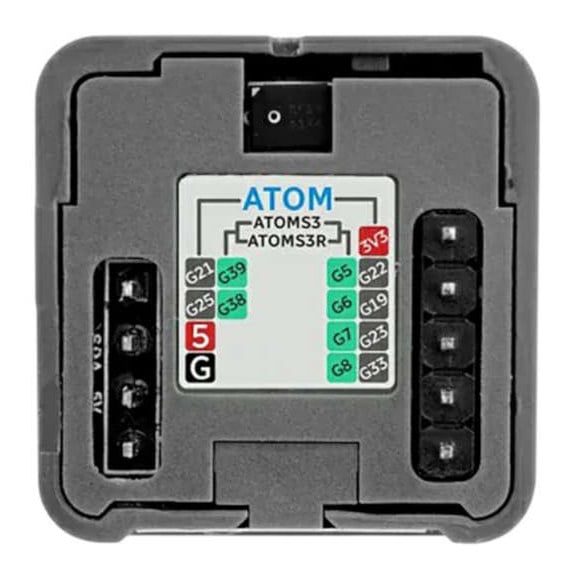

M5 Atom-lydmodul sett ovenfra med kontaktpunkter og stiftrekker — Utvikling støttes i Arduino IDE, UIFlow og ESP-IDF

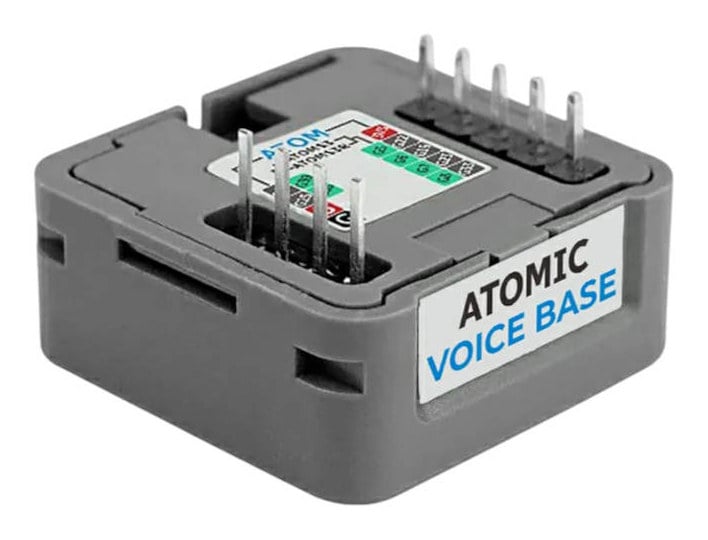

M5 Atom-lydmodul i vinkel med utstikkende stiftkontakter — I2S-pinnekonfigurasjonen avhenger av valgt Atom-modell

I2S-tilkobling og pinneoppsett

Kommunikasjonen med vertsmodulen går over I2S. De oppgitte signallinjene omfatter SCL, SDA, LRCK, DSDIN og SCLK. Avhengig av Atom-versjonen kan tilkoblingen være fast (Fixed Connect) eller omkoblingsbar (Switch Connect).

For AtomS3 og AtomS3R oppgis pinnene G39, G38, G5, G6, G7 og G8. Den konkrete tilordningen varierer med vertsmodellen og må settes riktig i programvaren.
