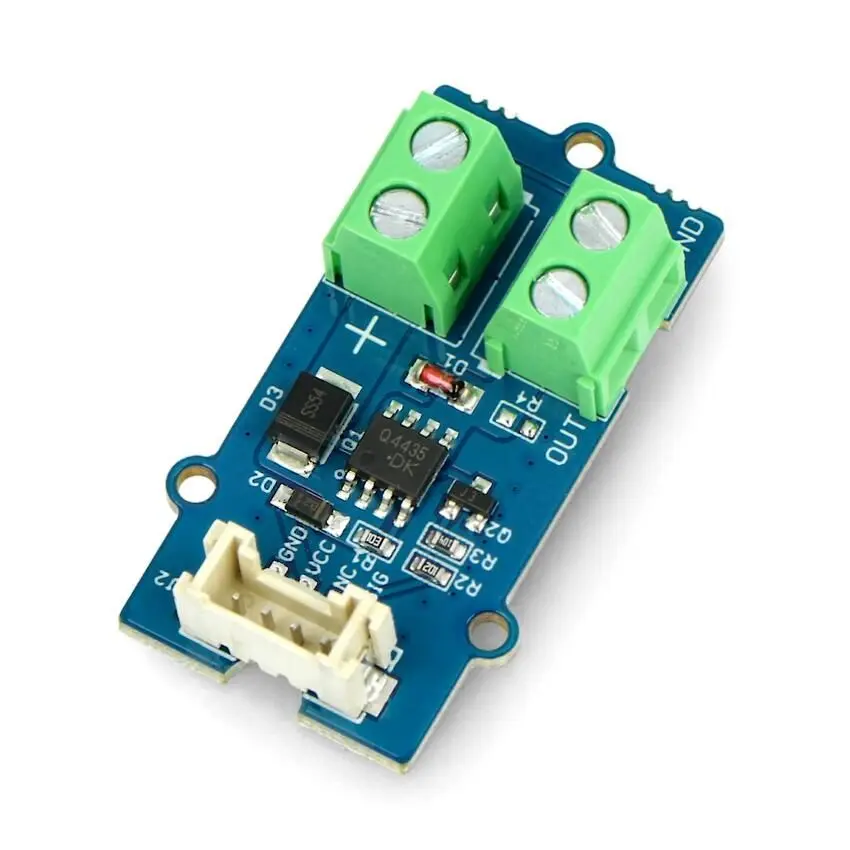

Grove MOSFET-modul, 5-15 V, 9,1A, CJQ4435

Grove MOSFET-modul for styring av 5 V til 15 V belastninger

Denne Grove MOSFET-modulen brukes til å slå elektriske belastninger av og på med et digitalt styresignal. Den er beregnet for enheter som arbeider i området 5 V til 15 V og egner seg godt til styring av blant annet belysning, mindre motorer og andre DC-drevne laster.

MOSFET-bryter med høyere svitsjefrekvens enn mekaniske brytere.

Modulen benytter CJQ4435 og kan arbeide med en brytefrekvens på opptil 5 MHz, noe som er betydelig høyere enn for en vanlig mekanisk bryter. Dette gjør den nyttig i prosjekter der rask og stabil elektronisk svitsjing er viktig.

Kortet har en standard Grove-kontakt med pinnene SIG, NC, VCC og GND, samt to ARK-terminaler. Den ene ARK-kontakten brukes som inngang for forsyningsspenning mellom 5 V og 15 V, mens den andre leverer utgangen til en tilkoblet enhet. Hvis ekstern forsyning via ARK ikke brukes, kan modulen levere 5 V fra Grove-kontakten videre til utgangen.

Tilkobling for Arduino, Raspberry Pi og andre styrekort

Grove-grensesnitt gjør modulen enkel å integrere i styre- og automasjonsprosjekter.

Den medfølgende Grove-kabelen forenkler tilkobling til kompatible styrekort. Modulen kan brukes med Arduino, Raspberry Pi, BeagleBone, LinkIt ONE og andre mikrokontrollere eller minidatamaskiner som leverer passende styresignal.

Innhold i pakken

Spesifikasjoner

• Forsyningsspenning for modul: 5 V
• Støttet spenning: 5 V til 15 V
• Maks kontinuerlig strøm: 9,1 A
• MOSFET-system: CJQ4435
• Brytefrekvens: opptil 5 MHz
• Tilkoblinger: Grove-kontakt, 2 × ARK-terminal
• Monteringspunkter: 2 hull
• Mål: 40 × 20 × 15 mm
