RP2350-mikrokontrollerkort med Cortex-M33 og RISC-V

Kompakt RP2350-kort for styring og prototyping

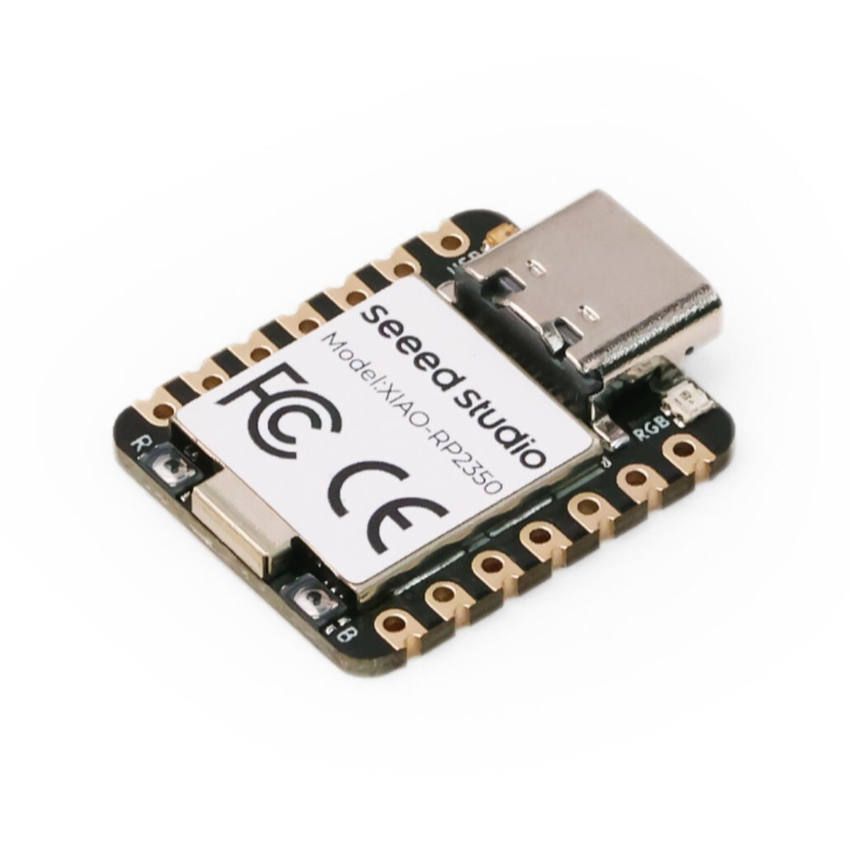

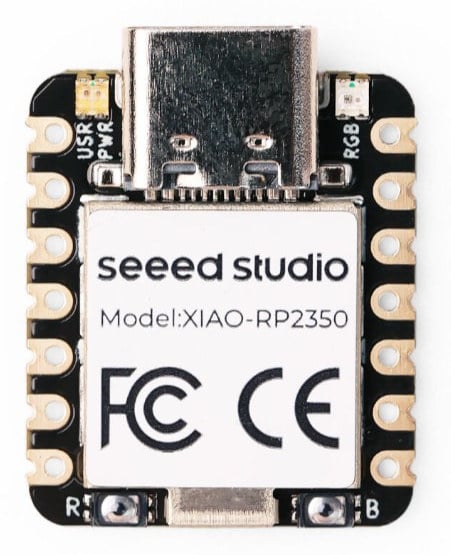

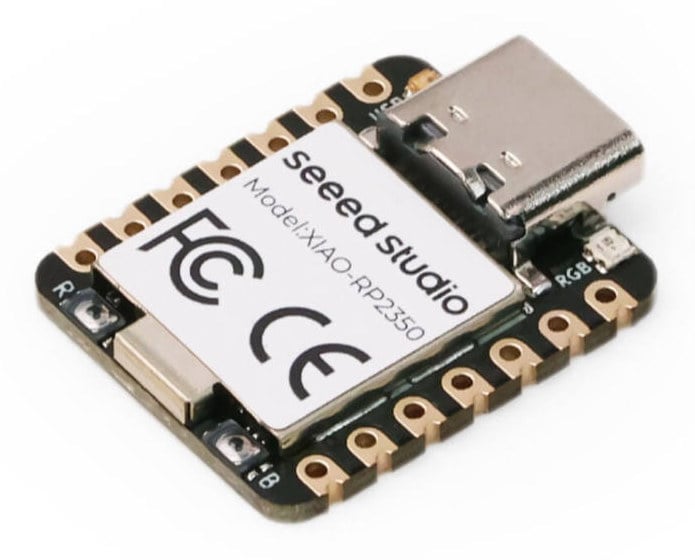

Dette mikrokontrollerkortet kombinerer Raspberry Pi RP2350 med et kortformat på 21 x 17,8 mm. Det har 520 kB SRAM, 2 MB Flash og 19 flerfunksjonelle GPIO-pinner. Kortet passer til prosjekter der liten størrelse, fleksible grensesnitt og programmering i MicroPython, C eller C++ er sentralt, blant annet mobile enheter, robotikk og egenutviklede kontrollere.

Prosessor, minne og sikkerhetsfunksjoner

RP2350 kombinerer symmetriske Arm Cortex-M33-kjerner med Hazard3 RISC-V-kjerner. Cortex-M33-kjernene arbeider ved 150 MHz og har en flyttallsenhet (FPU). Kortet støtter MicroPython, C og C++.

Sikkerhetsarkitekturen er bygget rundt Arm TrustZone, og funksjonene omfatter OTP og sikker oppstart. Minneressursene er 2 MB Flash og 520 kB SRAM.

GPIO, busser og batterifunksjoner

De 19 GPIO-pinnene kan brukes til analoge og digitale signaler, I2C, UART, SPI og PWM. Fordelingen omfatter 3 analoge, 19 digitale, 2 I2C-, 2 UART- og 2 SPI-grensesnitt. Sammenlignet med tidligere kort i serien er åtte ekstra IO-pinner lagt til.

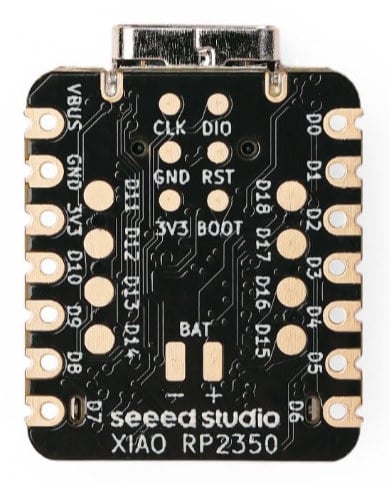

A3/GPIO29 kan lese batterispenningen, mens GPIO19 brukes til å aktivere avlesningen. Kortet har en krets for ladeadministrasjon og er oppgitt med 27 μA strømforbruk i hvilemodus.

Programmering og betjening på kortet

Kortet støtter MicroPython, C og C++. MicroPython kan brukes med et interaktivt REPL-miljø, mens Raspberry Pi SDK støtter utvikling i C og C++. Oppgitte verktøy omfatter Thonny IDE, Minicom, PuTTY og Electerm.

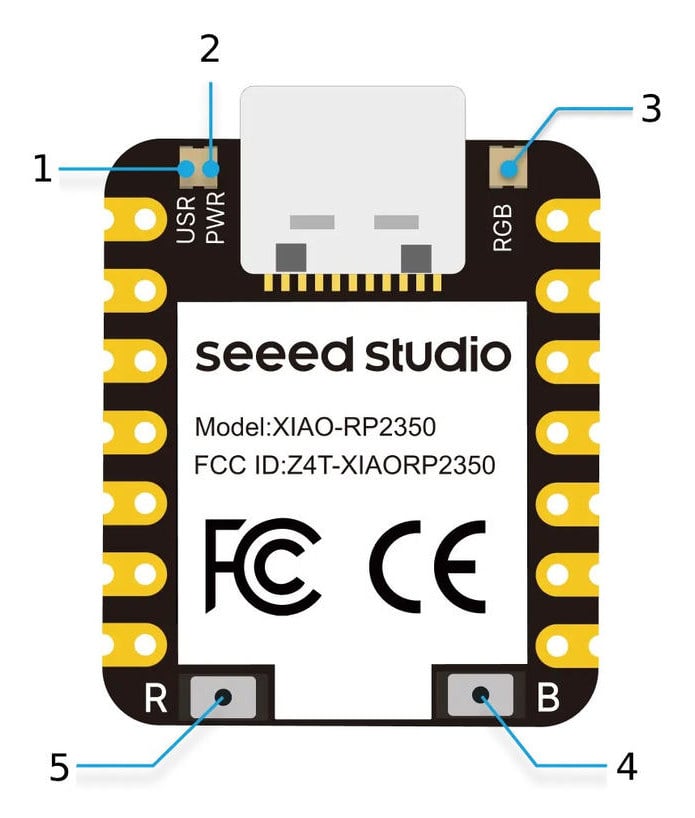

Kortet har Boot- og Reset-knapper samt én bruker-LED, én strøm-LED og én RGB-LED.
