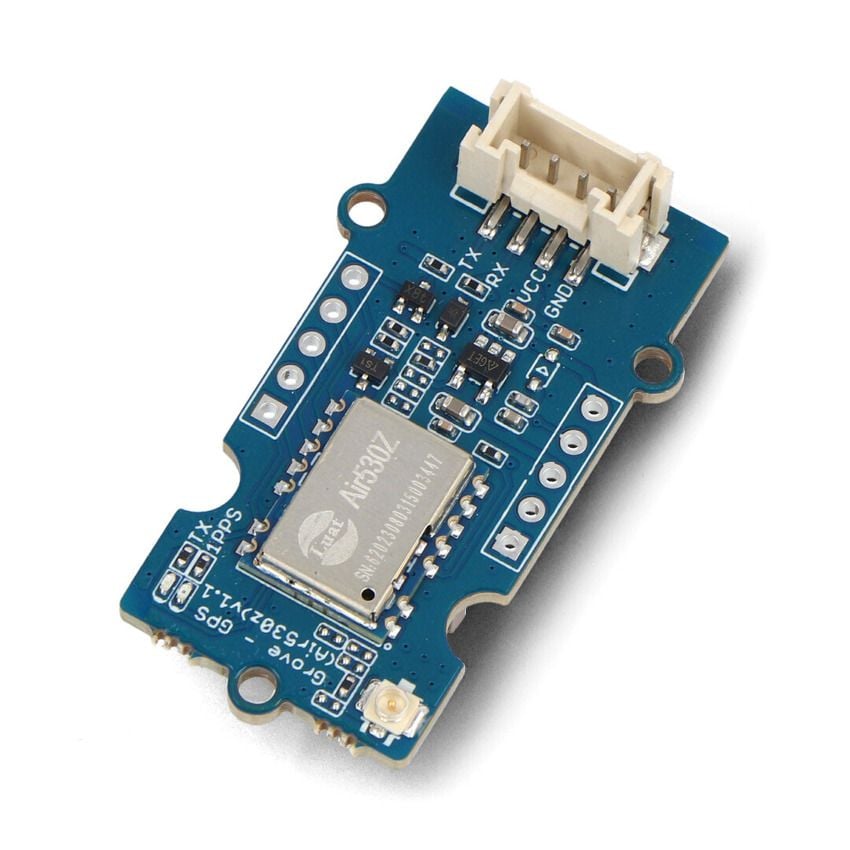

Grove GNSS-modul med U.FL-kontakt, UART-tilkobling og synlige komponenter

Skip to the beginning of the images gallery

Seedstudio Grove GNSS-modul med ekstern antenne via U.FL og UART

Name: Seedstudio Grove GNSS-modul med ekstern antenne via U.FL og UART
Brand: SeedStudio
SKU: MR-01507
Price: 389 NOK
Availability: InStock

Legg til i ønskeliste

kr 389,00

Bli den første til å omtale produktet

Presis satellittposisjonering for integrerte prosjekter.

Denne Seedstudio GNSS-modulen støtter GPS, Beidou, GLONASS, Galileo, QZSS og SBAS, og leverer horisontal posisjonsnøyaktighet på 2,5 m. Den eksterne antennen kobles til via U.FL, mens UART og Grove-kontakt gjør modulen enkel å integrere. Driftsspenningen er 3,3 V eller 5 V, og modulen er kompatibel med Arduino og Raspberry Pi.

Modulen dekker flere navigasjons- og sporingsoppgaver.

Den kan brukes til GPS-sporing, bilnavigasjon, avstandsmåling og lokalisering av droner. Modulen støtter mer enn seks satellitter samtidig og har et strømforbruk på 60 mA. En CR1220-batterisokkel gir mulighet for reservestrøm til kretsen, mens ultralav strømforbruksmodus ved 3,3 V er oppgitt til 31 µA.

Kjøp nå så vil vi sende varen innen 2. nov. 2026

SKU

MR-01507

Kategorier:

GPS og GNSS-trackere

SEEDSTUDIO

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

GNSS-posisjonering med flere satellittsystemer

GNSS-modulen kombinerer mottak av GPS, Beidou, Glonass, Galileo, QZSS og SBAS. Den kan motta signaler fra mer enn seks satellitter samtidig og har en oppgitt horisontal posisjonsnøyaktighet på 2,5m. En ekstern antenne kobles til via U.FL.

Kommunikasjonen med vertssystemet skjer via UART. Modulen har Grove-kontakt og kan forsynes med 3,3V eller 5V, noe som gjør den aktuell for posisjoneringsprosjekter med Arduino eller Raspberry Pi.

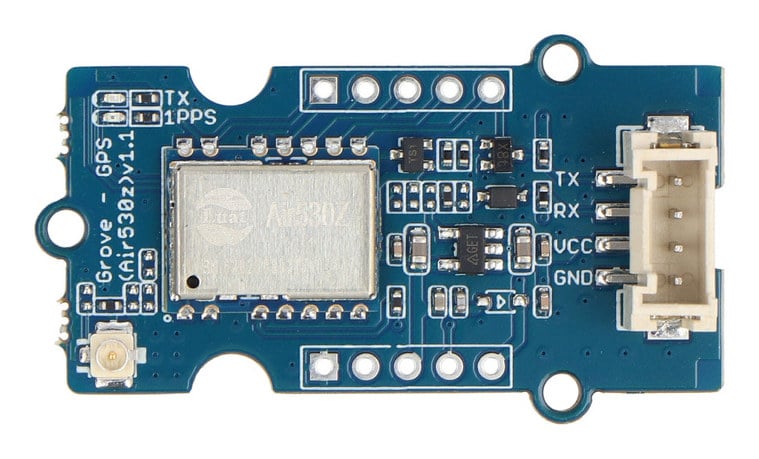

Grove GNSS-modul med U.FL-kontakt og ekstern antennetilkobling — Støtter GPS, Beidou, Glonass, Galileo, QZSS og SBAS

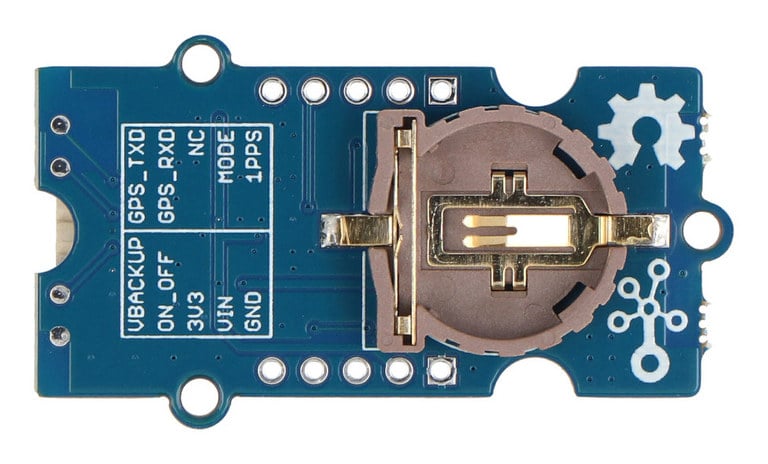

Grove GNSS-modul med CR1220-holder og merkede UART-tilkoblinger — CR1220-holderen brukes til reservestrøm for kretsen

Integrert signalbehandling og strømstyring

Det integrerte RF-designet omfatter DC/DC-omformer, LDO-spenningsregulator, LNA-forsterker, RF-frontmodul, basebåndbehandling, en 32-bits RISC-prosessor, RAM, flashminne, RTC og strømstyring. Vanlig strømforbruk er oppgitt til 60mA.

Ved 3,3V har modulen en ultralavstrømsmodus på 31uA. Holderen for CR1220-batteri er beregnet for reservestrøm til kretsen, slik at den interne strømforsyningen kan opprettholdes.

Bruksområder for GNSS-modulen

Støtten for flere satellittsystemer gjør modulen egnet til prosjekter som trenger posisjons-, navigasjons- eller avstandsdata. Dokumenterte bruksområder omfatter:

GPS-sporere
GPS-navigasjon og navigasjon i bil
Posisjonsfunksjoner i smartenheter
Lokalisering av droner
Måling av avstand

Posisjonsdata og responstid

Den horisontale posisjonsnøyaktigheten er oppgitt til 2,5m, mens høydenøyaktigheten er 3,5m. Hastighetsnøyaktigheten er 0,1m/s og tidsnøyaktigheten 30ns. For posisjoneringstid er kaldstart oppgitt til 27,5s, varmstart til under 1s, innhenting til under 1s og programvareassistert A-GNSS til under 5s.

Tilkobling og kompatibilitet

Modulen kommuniserer via UART og har Grove-kontakt for tilkobling. Den kan brukes med Base Shield V2 og Arduino, og er også oppgitt som kompatibel med Raspberry Pi. Satellittsignalet mottas gjennom den eksterne antennen med U.FL-tilkobling.
