LoRa-radiomodul 868MHz med UART og Grove-kontakt

SeedStudio 868 MHz LoRa-radio for UART-basert dataoverføring

Modulen fungerer som sender og mottaker for LoRa-basert dataoverføring på 868 MHz. Kommunikasjonen med mikrokontrolleren skjer via UART, mens Grove-kontakten gir tilkobling med den medfølgende firepolede kabelen. Kretskortet måler 40 x 20 mm.

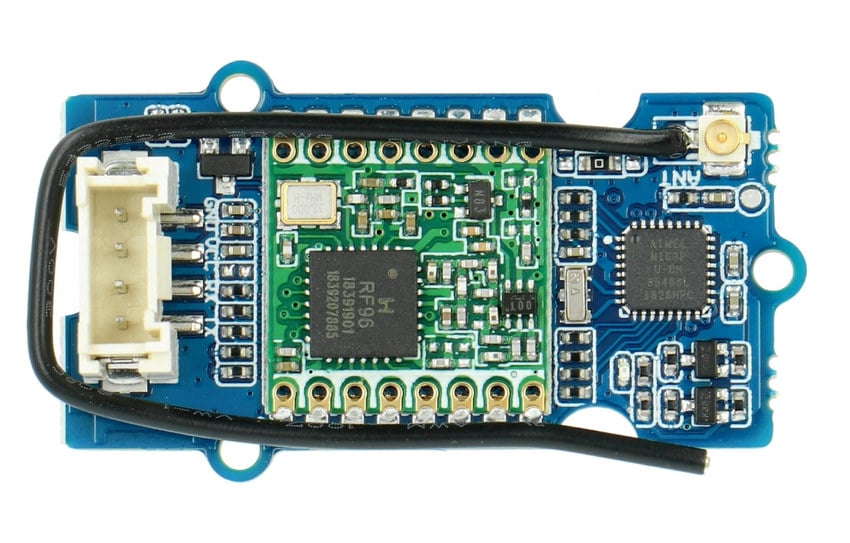

Den oppgitte rekkevidden er opptil omtrent 800 m når en ledning brukes som antenne. En u.FL-kontakt gjør det også mulig å koble til en ekstra antenne.

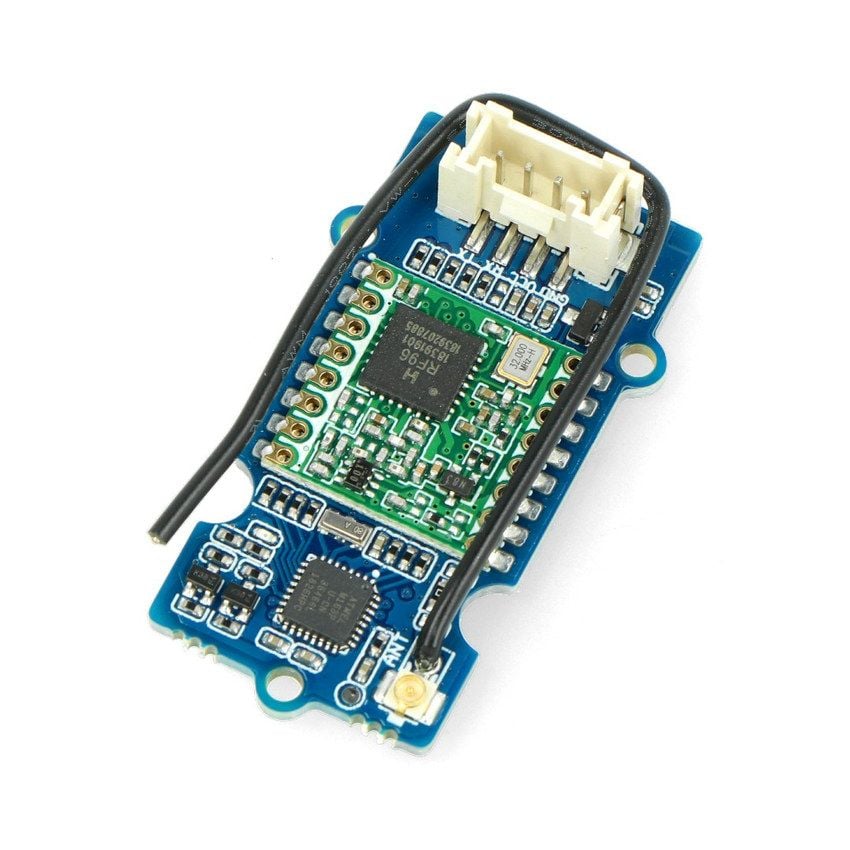

Radiokrets og strømforbruk

Radiodelen bruker en RFM95-krets basert på SX1276 LoRa, mens ATmega168 fungerer som styrekrets. Utgangseffekten er oppgitt til 100 mW, tilsvarende 20 dBm. Modulen arbeider med spredt spektrum på 868 MHz.

Strømforbruket er 28 mA under sending, 20 mA under mottak og 8,4 mA i hvilemodus. Driftstemperaturen er fra -20 °C til 70 °C, og driftsspenningen kan være fra 3,3 V til 5 V.

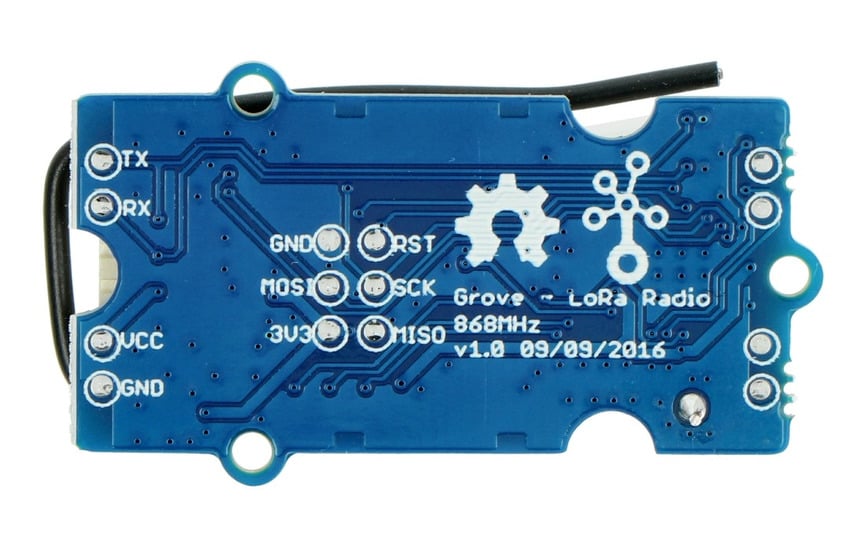

Tilkobling til Arduino og Base Shield v2.0

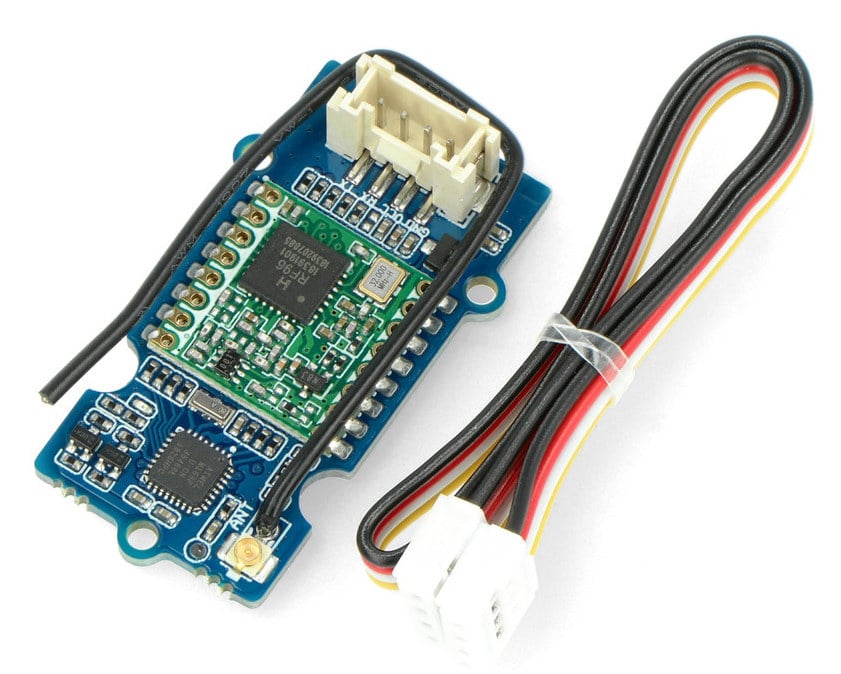

Modulen er kompatibel med Arduino og kommuniserer via UART. Den medfølgende Grove-kabelen kan brukes til direkte tilkobling gjennom Base Shield v2.0. Tilkoblingen har fire pinner for strømforsyning og seriell kommunikasjon.
