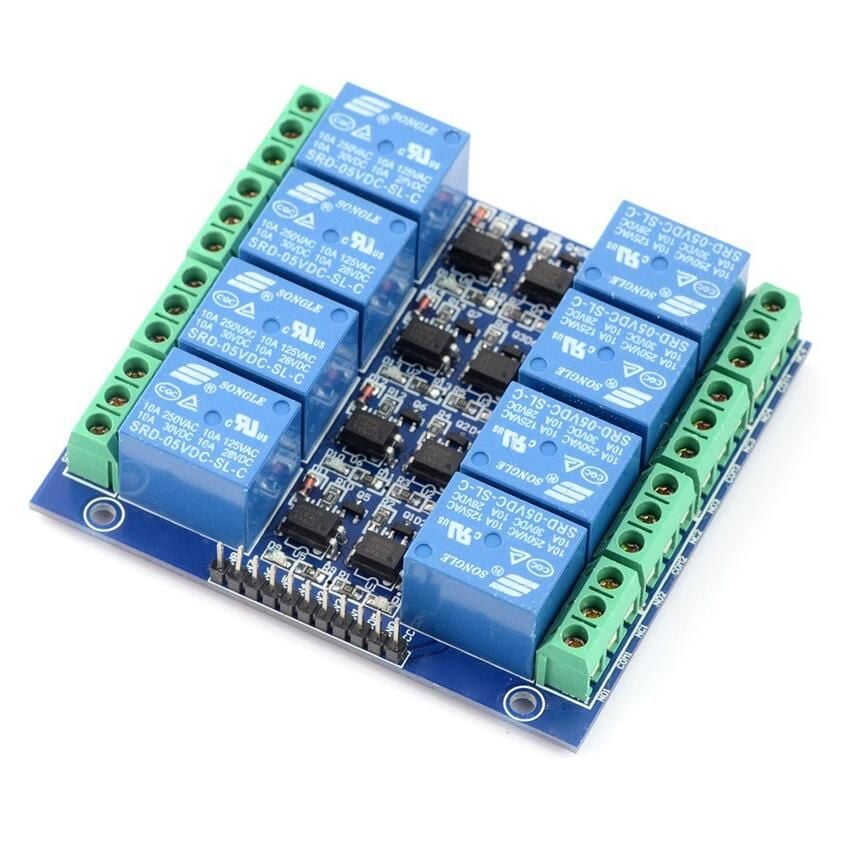

Module 8 relays with optoisolation - 10A / 250VAC contacts - 5V coil

8-kanals relémodul med optoisolasjon

Denne relémodulen med 8 kanaler lar deg styre elektriske laster opptil 10A ved hjelp av mikrokontrollerporter eller utviklingskort. Modulen bruker SRD-05VDC-SL-C reléer med 5V spole og

optoisolasjon via EL817 for galvanisk separasjon mellom styrekrets og lastkrets.

Dette beskytter mikrokontrolleren mot støy og spenningstopper fra induktive laster. Innebygd transistordriverkrets gjør at du kan koble modulen direkte til mikrokontrollerens I/O-pinner. Hver kanal har en LED-indikator som viser relestatus.

Styring og tilkobling

Modulen aktiveres med lavt signal (active LOW) og støtter både 3,3V og 5V logikknivå:

• VCC – forsyningsspenning 5V for reléspole
• IN1–IN8 – styreinnganger (aktiveres med lavt signal)
• COM – forsyning for styresignal (3,3V eller 5V)
• GND – systemjord

Relékontakter

Hver kanal har tre skruterminaler (KF/ARK):

• NC – normalt lukket (koblet til COM når relé er inaktivt)
• COM – felles kontakt
• NO – normalt åpen (koblet til COM når relé er aktivt)

Spesifikasjoner – modul

• Antall kanaler: 8

• Forsyningsspenning (logikk): 5V DC
• Styresignal: 3,3V eller 5V (active LOW)

• Relé: SRD-05VDC-SL-C (5V spole)

• Optoisolasjon: EL817
• Maks kontaktspenning: 250VAC / 30VDC
• Maks kontaktstrøm: 10A
• LED-indikatorer: 8 stk (en per kanal)
• Kortmål: 79 × 71 mm
• Monteringshull: 3,2 mm diameter, 61 mm avstand

Spesifikasjoner – relé SRD-05VDC-SL-C

• Spolespenning: 5V DC
• Spolestrøm: ca. 71,4 mA
• Spolemotstand: 70 Ω ±10%
• Effektforbruk spole: ca. 0,36 W
• Aktivasjonsspenning: maks 75% (3,75V)
• Slippspenning: min 10% (0,5V)

Kontaktspesifikasjoner

Ytelse og levetid

• Kontaktmotstand: maks 100 mΩ
• Aktiveringstid: maks 10 ms
• Slipptid: maks 5 ms
• Dielektrisk styrke (spole–kontakt): 1500VAC / 1 min
• Isolasjonsmotstand: min 100 MΩ (500VDC)

• Mekanisk levetid: min 10 millioner operasjoner (uten last)

• Elektrisk levetid: min 100 000 operasjoner
• Driftstemperatur: -40°C til +85°C
• Luftfuktighet: 45–85% RH

Sertifiseringer

• UL/CUL: E167996 – 10A/125VAC, 28VDC
• TÜV: R50056114 – 10A/250VAC, 30VDC

Tilkobling til Raspberry Pi

Modulen kan enkelt kobles til Raspberry Pi for smart home-prosjekter:

Typiske bruksområder

• Belysningsstyring – slå av/på lys og LED-installasjoner

• Motorstyring – styring av AC- og DC-motorer
• Aktuatorer – solenoider, ventiler og låser

• Smart home – automasjon av elektriske apparater med Raspberry Pi eller Arduino

• Industriell automasjon – styring fra PLC eller mikrokontroller

Sikkerhetsmerknad

Ved tilkobling av 230V nettspenning: Koble alltid L (fase) eller N (nøytral) til COM, og bruk NO eller NC som utgang. Koble aldri både L og N til samme relékontaktgruppe – dette vil forårsake kortslutning.
