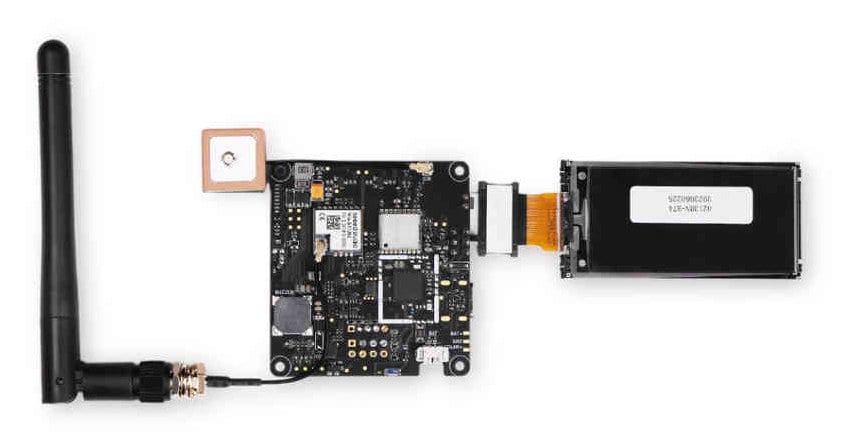

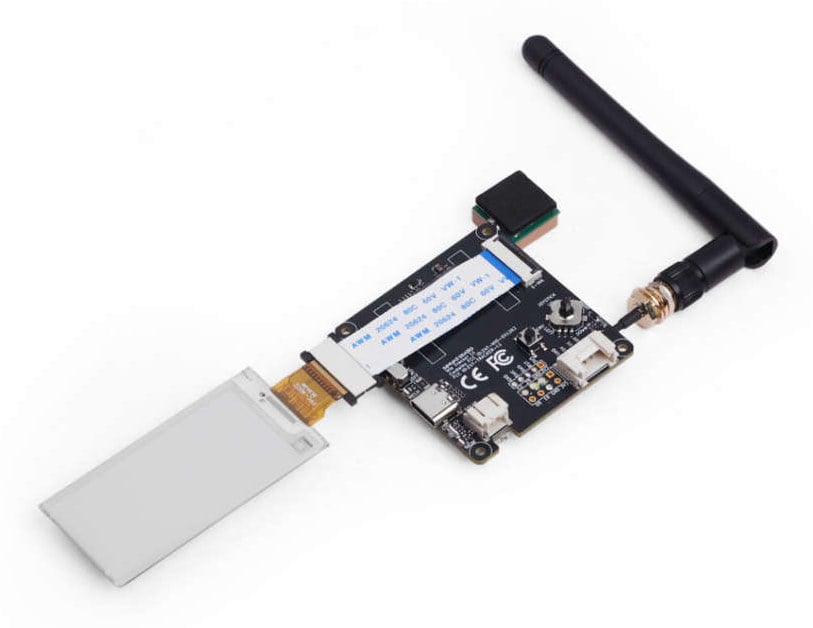

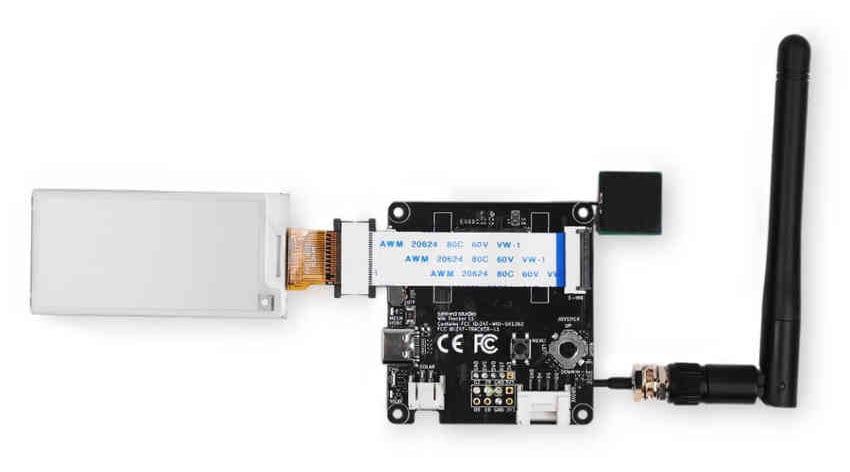

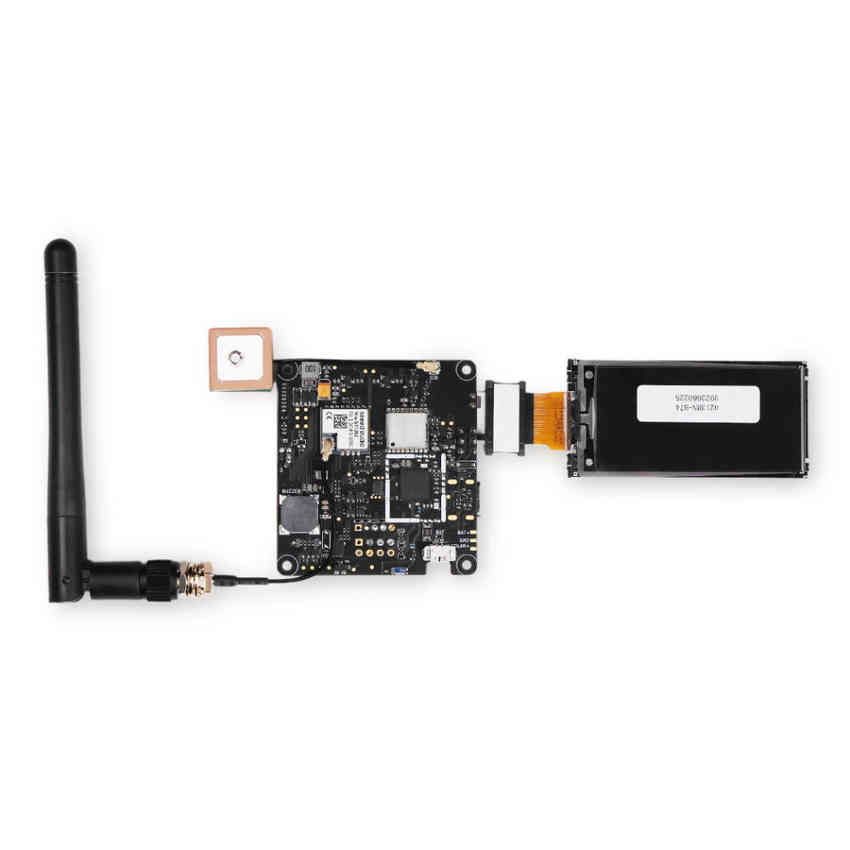

Meshtastic LoRa-modul med E-Ink-skjerm og GPS

LoRa Mesh-modul for Meshtastic og posisjonssporing

Modulen er utviklet for Meshtastic-baserte LoRa-meshnettverk og IoT-prosjekter med lavt energiforbruk. Den kombinerer en mikrokontroller, LoRa-radio, GPS-mottaker og avtakbar E-Ink-skjerm i én løsning. Dermed kan den brukes til både trådløs kommunikasjon, posisjonssporing og lokal informasjonsvisning. Meshtastic-fastvaren er forhåndsinstallert ved levering, slik at programvaren er klar når maskinvaren tas i bruk.

E-Ink-skjerm, GPS og energieffektiv visning

Den avtakbare E-Ink-skjermen på 2,13 tommer har en oppløsning på 122 x 250 piksler og fire gråtonenivåer. E-Ink-teknologien gir svært lavt energiforbruk og kan beholde informasjon på skjermen uten kontinuerlig strømtilførsel til selve visningen. Delvis oppfriskning tar 0,42s, mens full oppfriskning tar 3s. GPS-mottakeren støtter GPS, BeiDou, GLONASS og QZSS for posisjonsbaserte prosjekter.

Tilkoblinger og strømforsyning

Grove, UART, I2C, GPIO, analoge PTH-tilkoblinger og SWD gir flere grensesnitt for videre prosjektutvikling. Modulen kan strømforsynes med 5V / 1A via USB Type-C, 5V / 1A via solinngangen eller 3,7V / 1A fra et Li-Ion-batteri. Bluetooth 5.0 er tilgjengelig i tillegg til LoRa-kommunikasjonen.
