Solcelledrevet LoRa-node Seeedstudio SenseCAP Solar Node P1-Pro

LoRa-meshnode med solcelledrift og Meshtastic

Seeedstudio SenseCAP Solar Node P1-Pro er en solcelledrevet kommunikasjonsnode for oppbygging og utvidelse av LoRa-meshnett uten Internett, mobilnett eller SIM-kort. Meshtastic er fabrikkinstallert, og noden kan brukes fast eller som relé som videresender data mellom andre noder.

Kommunikasjon mellom to enheter kan nå 8 til 9 km i åpent og uhindret terreng. Et solcellepanel på 5 W, fire fabrikkmonterte 18650-batterier og et monteringssett gjør noden egnet for langvarige feltinstallasjoner.

LoRa, posisjonering og lokal tilkobling

LoRa-radioen arbeider fra 862 MHz til 930 MHz med sendeeffekt på opptil 22 dBm. Den innebygde posisjoneringsmodulen støtter GPS, GLONASS og Galileo, slik at noden kan fastslå og dele gjeldende posisjon i meshnettet.

Bluetooth 5.0 gir lokal tilkobling til en smarttelefon og konfigurering med en kompatibel app. Grove-grensesnittet støtter I2C, GPIO og UART. Noden har også av/på-knapp, tilbakestilling, en programmerbar knapp og separate lysdioder for lading, batteristatus, solcellepanel og meshaktivitet. MeshCore kan brukes som alternativ programvare.

Solcelleforsyning og feltmontering

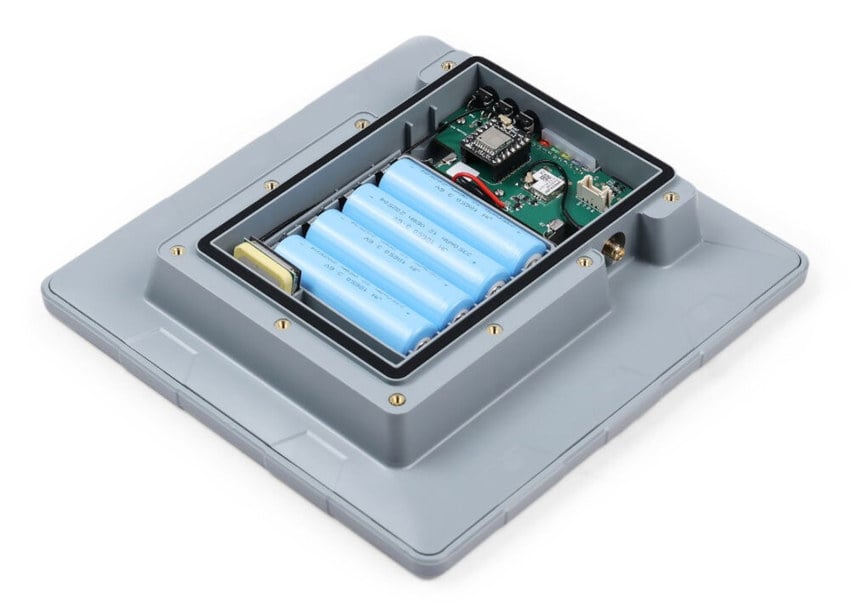

Solcellepanelet leverer 5 W, mens de fire 18650-batteriene har en kapasitet på 3350 mAh hver. Batteriene gir en energireserve når sollyset mangler. Ved utskifting anbefales 18650-batterier med knappetopp.

Batterienes oppgitte utladingstemperatur er fra -40°C til 60°C, mens lading kan foregå fra 0°C til 50°C. Den justerbare monteringen kan festes på stolper og andre konstruksjonselementer med en klemdiameter fra 70 mm til 100 mm. Sammenlignet med P1 leveres P1-Pro med både fire batterier og posisjoneringsmodul installert.

Bruksområder og sensorutvidelse

Meshtastic kan formidle meldinger, posisjon og andre data gjennom et desentralisert LoRa-meshnett. Noder kan videresende mottatte data, slik at flere enheter kan bygge ut den lokale kommunikasjonsstrukturen.

Noden egner seg blant annet til:

• Faste relénoder i lokale Meshtastic-nett
• Kommunikasjon under utendørsaktiviteter
• Miljøovervåking med kompatible Grove-sensorer for temperatur, luftfuktighet eller trykk
• IoT-eksperimenter og lokale nødkommunikasjonsnett

Pakkeinnhold

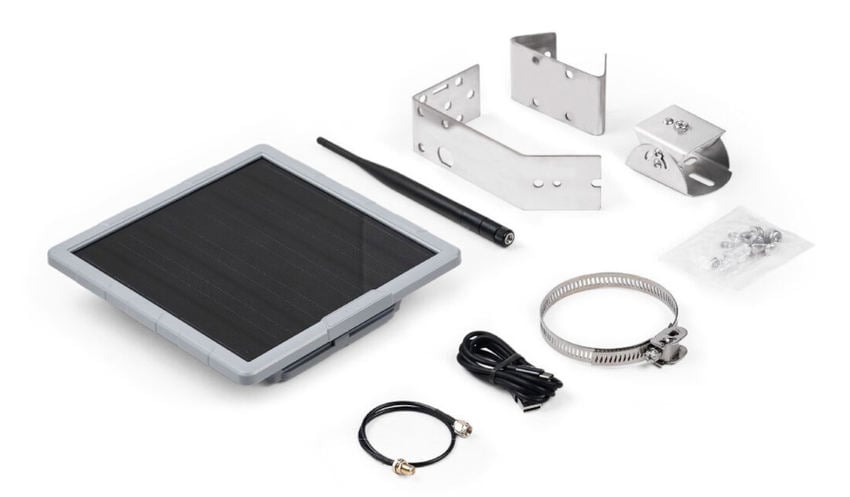

Pakken inneholder noden og følgende monterings- og tilkoblingsdeler:

• 1 stk. SenseCAP Solar Node P1-Pro
• 1 stk. monteringssett med universalledd, koblingsstykke, klemmeholder og klemme
• 1 stk. gummiert LoRa-stavantenne på 2 dBi
• 1 stk. RF-kabel, RP-SMA hann til RP-SMA hunn, 300 mm
• 2 stk. 1/4-20 UNC-maskinskruer med sekskanthode, 6 mm
• 4 stk. M6 x 14 mm P1.0-maskinskruer med krysspor
• 1 stk. svart USB Type-C-kabel
• 1 stk. bruksanvisning
