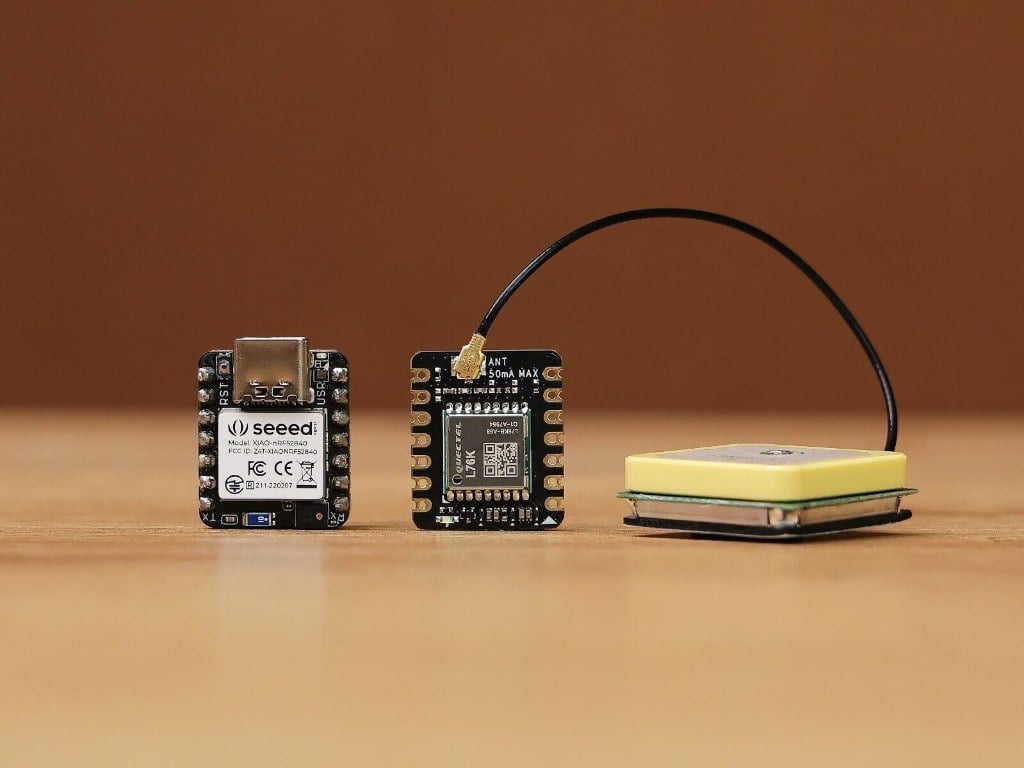

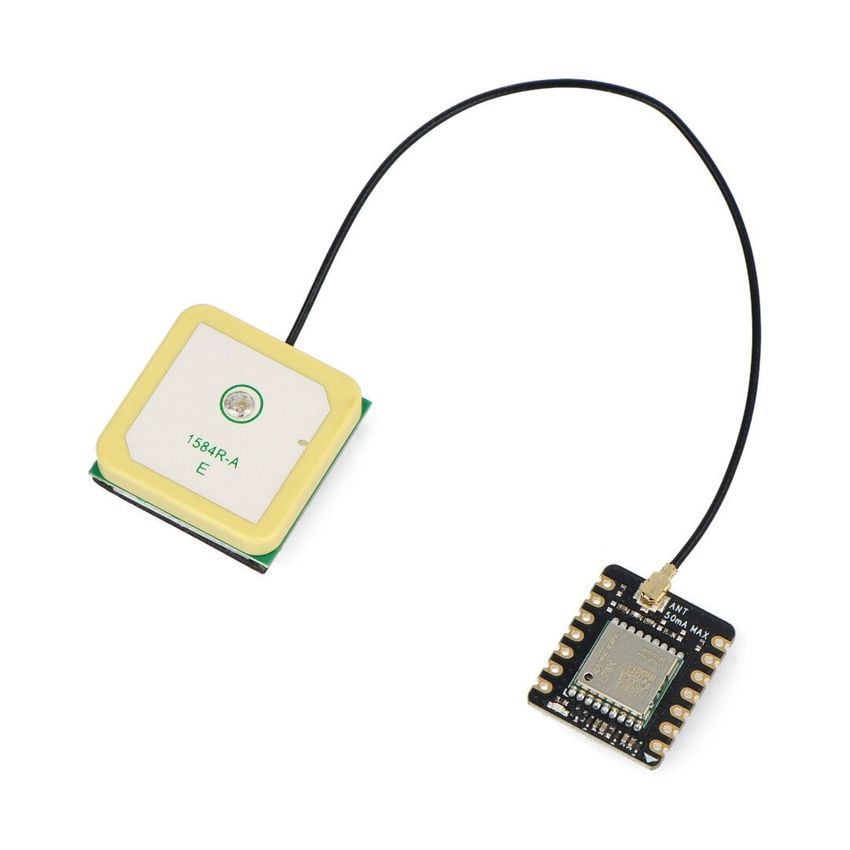

Multi-GNSS posisjonsmodul for XIAO med antenne

Multi-GNSS posisjonsmodul for XIAO

Denne kompakte GNSS-modulen gir XIAO-baserte prosjekter tilgang til satellittposisjonering via GPS, BeiDou, GLONASS og QZSS. Den leveres med aktiv keramisk antenne og kommuniserer via UART med NMEA 0183-data, noe som gjør den enkel å bruke i Arduino- og mikrokontrollerprosjekter.

Modulen er laget for små systemer der plass, strømforbruk og integrasjon er viktige faktorer. Den kombinerer lavstøyforsterker, SAW-filter og høy mottaksfølsomhet for mer stabil posisjonering, også når signalforholdene ikke er ideelle.

GNSS for små prosjekter som trenger reell posisjon.

I stedet for bare å hente posisjon fra en telefon eller et nettverk kan prosjektet selv lese satellittdata. Det gjør modulen nyttig i feltloggere, mobile sensorer, sporingsenheter og prototyper som skal fungere ute, uavhengig av fast infrastruktur.

Hvorfor multi-GNSS er nyttig

Støtte for flere satellittsystemer gir flere tilgjengelige satellitter og kan gi mer robust posisjonering enn GPS alene.

• GPS for bred global dekning og vanlig navigasjonsbruk
• BeiDou for ekstra satellitter og bedre dekning i flere regioner
• GLONASS som supplerende system for mer stabil satellittlås
• QZSS for bedre ytelse i støttede områder
• AGNSS-støtte for raskere oppstart når assistansedata brukes

Signal, antenne og første posisjonsfiks

Den aktive keramiske antennen kobles til via U.FL-kontakt og er beregnet for GNSS-båndene rundt GPS L1, BeiDou B1 og GLONASS L1. Modulen har 32 sporingskanaler og 72 oppfangingskanaler, med følsomhet ned til -162 dBm under sporing.

TTFF-verdiene avhenger av signalforhold og om assistansedata brukes. Med AGNSS kan kaldstart reduseres til rundt 5,5 sekunder, mens varmstart kan være rundt 2 sekunder. Uten AGNSS må man regne med lengre oppstartstid, særlig etter flytting eller lengre tid uten strøm.

Programvare og dataformat

Modulen sender posisjonsdata over UART og kan brukes med NMEA 0183-parser, for eksempel TinyGPSPlus i Arduino-miljøet. Standard baudrate er 9600 bps, og grensesnittet støtter opptil 115200 bps. Oppdateringsfrekvensen er 1 Hz som standard og kan økes til opptil 5 Hz i støttede oppsett.

Viktig ved montering

Modulen skal monteres i riktig retning på XIAO-kortet. Feil vei kan skade både posisjonsmodulen og hovedkortet. Den medfølgende antennen bør plasseres med fri sikt mot himmelen for best mulig satellittmottak, særlig ved første oppstart.

Tilkoblinger og funksjoner

Spesifikasjoner

Pakkeinnhold

• 1 x multi-GNSS posisjonsmodul
• 1 x aktiv GNSS-antenne med U.FL-kontakt
• 2 x 7-pinners hunlist med 2,54 mm raster
