GNSS-modul med integrert keramisk PCB-antenne og synlige tilkoblingspinner, vist i vinkel

GNSS-modul med Qwiic og integrert PCB-antenne

Legg til i ønskeliste
kr 729,00
Bli den første til å omtale produktet

En kompakt GNSS-mottaker samler flere satellittsystemer.

Dette kompakte GNSS-modulet har en 72-kanals mottaker og støtter signaler fra GPS, GLONASS, BeiDou og Galileo. Det kommuniserer via I2C, SPI eller UART og har Qwiic-kontakt for direkte tilkobling til Qwiic-utvidelseskort. På kortet sitter også en integrert PCB-antenne, og driftsspenningen er 3,3V.

Konfigurasjonen kan tilpasses prosjektet.

Via u-center kan du konfigurere blant annet oppdateringsfrekvens, overføringshastighet, geofencing og deteksjon av spoofing. Det oppladbare RTC-batteriet reduserer tiden til første posisjonslås. Maksimal oppdateringsfrekvens er 18Hz, og oppgitt horisontal nøyaktighet er 2,5m. NMEA-, UBX- og RTCM-protokollene støttes via UART eller I2C.

Kjøp nå så vil vi sende varen innen 30. okt. 2026
SKU
MR-01475
Kategorier:
GPS og GNSS-trackere
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

72-kanals GNSS-modul for flere satellittsystemer

Den kompakte GNSS-modulen mottar signaler fra GPS, GLONASS, BeiDou og Galileo. Den har integrert PCB-antenne, 72 mottakerkanaler og en horisontal nøyaktighet på 2,5m.

Maksimal oppdateringsfrekvens er 18Hz. Modulen drives med 3,3V og bruker omtrent 29mA ved sporing med GPS og GLONASS.

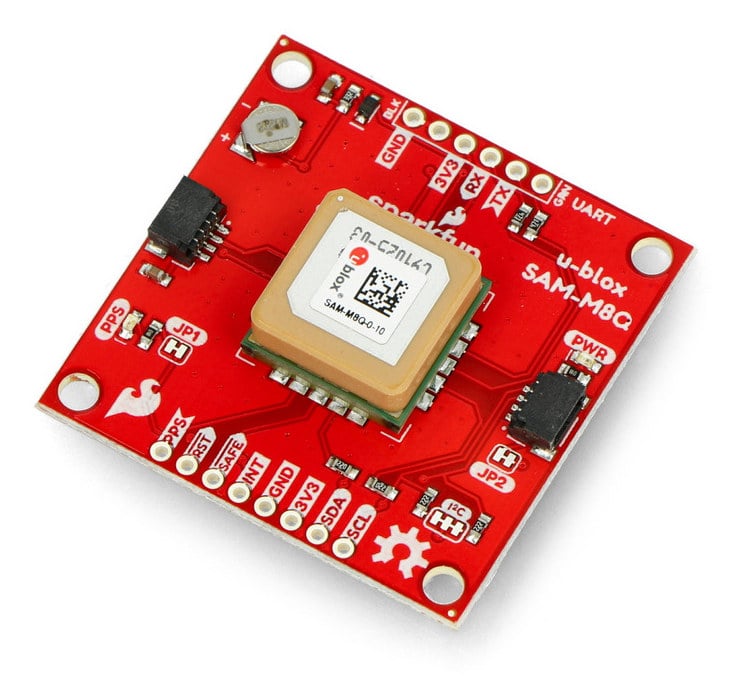

Kompakt GNSS-modul med Qwiic og integrert PCB-antenne i skrå visningKompakt GNSS-modul med Qwiic og integrert PCB-antenne i skrå visning
Mottar signaler fra GPS, GLONASS, BeiDou og Galileo

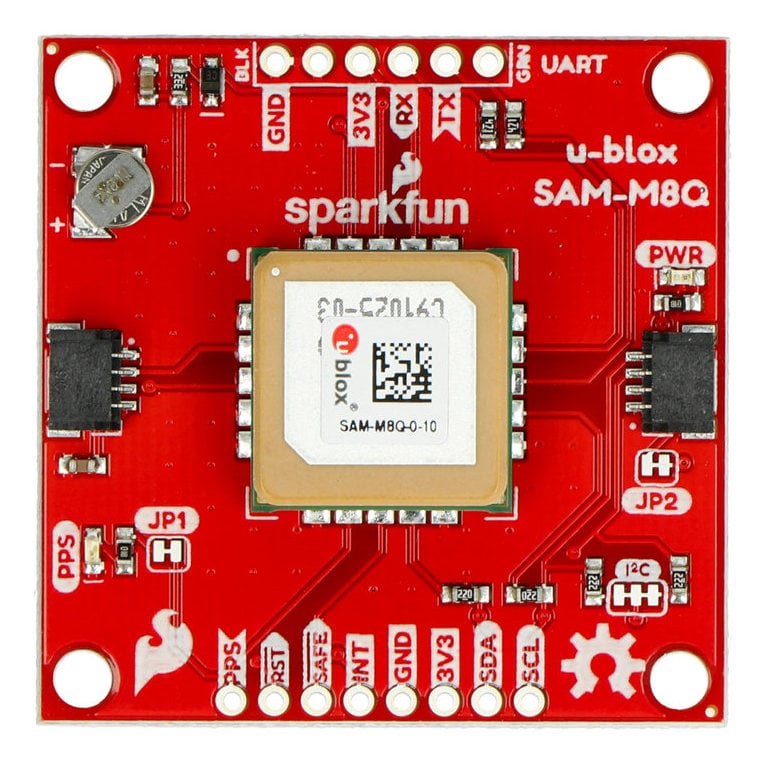

GNSS-modul sett ovenfra med UART-, I2C- og Qwiic-tilkoblingerGNSS-modul sett ovenfra med UART-, I2C- og Qwiic-tilkoblinger
Kommuniserer via I2C, SPI eller UART og drives med 3,3V

Qwiic og fleksible kommunikasjonsgrensesnitt

Modulen kommuniserer via I2C, SPI eller UART. Qwiic-kontakten gir direkte tilkobling til Qwiic-utvidelseskort, mens egne tilkoblingspunkter gir tilgang til strøm, busslinjer, reset, sikkert oppstartssignal, eksternt avbrudd og PPS.

Protokollene NMEA, UBX og RTCM støttes via UART eller I2C. Dette gjør det mulig å hente GNSS-data gjennom et grensesnitt som passer oppsettet.

Konfigurerbare funksjoner og jumpere

Modulen kan konfigureres i u-center. Innstillingene omfatter baudrate, oppdateringsfrekvens, geofencing, spoofingdeteksjon, eksterne avbrudd og SBAS/D-GPS. Den har også kilometerteller, pinnestyring og lavstrømsmodus. Et oppladbart RTC-batteri reduserer tiden til første posisjonsbestemmelse.

I2C-jumperen er beregnet for oppsett med flere I2C-enheter. Kortslutning av JP2 deaktiverer strømlampen, mens JP1 deaktiverer PPS-lampen.

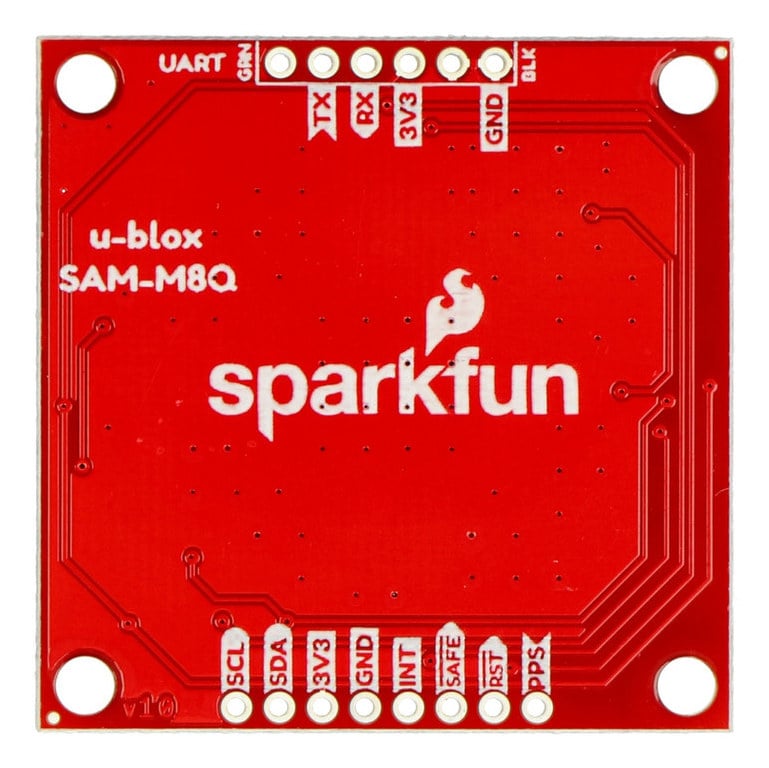

Baksiden av GNSS-modulen med merkede tilkoblingspunkter for signaler og strømBaksiden av GNSS-modulen med merkede tilkoblingspunkter for signaler og strøm
JP1 og JP2 kan deaktivere henholdsvis PPS- og strømlampen

Bruksområder for GNSS-data

Modulen egner seg til prototyper og innebygde systemer som trenger posisjons-, bevegelses- eller tidssignaler:

  • Posisjonsinnhenting via I2C, SPI eller UART
  • Rute-, hastighets- og kurslogging
  • Prototyper med geofencing eller kilometerteller
  • Tidsreferanse for prosjekter som bruker PPS-utgangen

Pinneoversikt

PPS
Pulssignal per sekund
RST
Reset av modulen
SAFE
Sikker oppstart, Safeboot
INT
Eksternt avbrudd
GND
Jord
3V3
3,3V strømforsyning
SDA
I2C-datalinje
SCL
I2C-klokkelinje
RX
UART-datalinje
TX
UART-datalinje

Spesifikasjoner

GNSS-systemer
GPS, GLONASS, BeiDou og Galileo
Mottakerkanaler
72
Horisontal nøyaktighet
2,5m
Maksimal oppdateringsfrekvens
18Hz
TTFF, kaldstart
26s
TTFF, varmstart
1s
Maksimal høyde
50 000m
Maksimal G
≤4
Maksimal hastighet
500m/s
Hastighetsnøyaktighet
0,05m/s
Kursnøyaktighet
0,3 grader
Nøyaktighet for tidspuls
30ns
Forsyningsspenning
3,3V
Strømforbruk
~29mA ved sporing med GPS og GLONASS
Grensesnitt
I2C, SPI og UART
Protokoller
NMEA, UBX og RTCM via UART eller I2C
Tilkobling
Qwiic
Antenne
Integrert PCB-antenne

Se fanen Dokumenter & linker for tekniske data og nyttige linker.

Mer informasjon
SKUMR-01475
EAN7073330514755
Skriv din egen anmeldelse
Kun registrerte brukere kan skrive omtaler. Vennligst Logg inn eller Registrer en konto
GPS-15210 – Koblingsskjema – PDF (93.86 kB)
GPS-15210 – Dokumentasjon – ZIP (149.88 kB)
UBX-16012619 – Datablad – PDF (1.05 MB)
GPS-15210 – Veiledning – nettside
UBX-16018358 – Bruksanvisning – PDF (974.21 kB)
GPS-15210 – Programvare – nettside
SparkFun Ublox Arduino – Bibliotek – GitHub
Qwiic GPS SAM M8Q – Kildekode – GitHub
GPS-15210 – Datablad – PDF (115.85 kB)
