Kompakt IoT-modul med BLE 6.0, Thread, ZigBee, Matter og IMU-sensor

Kompakt IoT-utviklingskort med bredt trådløst protokollutvalg

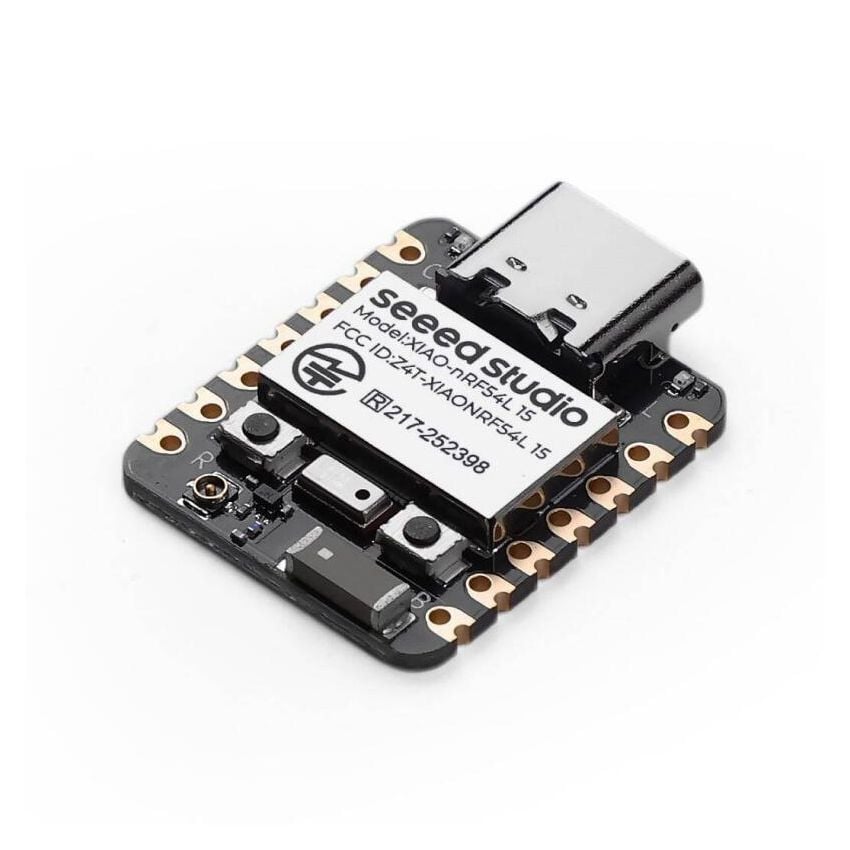

Dette lille kortet kombinerer en Nordic nRF54L15 SoC med Arm Cortex-M33 og RISC-V FLPR-koprosessor (begge 128 MHz), 256 kB RAM og 1,5 MB NVM i et kompakt format på kun 21 × 17,8 mm. Strømforbruket i System OFF-modus er under 0,6 µA på SoC-nivå, noe som gjør det egnet for batteridrevne enheter med lang levetid.

Lavstrøms IoT-kretskort for smarte wearables og sensorenheter.

Kortet har innebygd PMIC-brikke for batterihåndtering og lading av Li-Ion-akumulatorer (3,7 V) via USB-C. I tillegg til 14 GPIO finnes 2× I2C, 2× SPI, 1× UART, 14-bit SAADC og en global RTC. JTAG/SWD-debug-pinner, keramisk antenne og IPEX4-kontakt for ekstern antenne er montert på kortet.

BLE 6.0, Thread, ZigBee, Matter og Amazon Sidewalk

Kortet støtter Bluetooth LE 6.0 med Channel Sounding — en ny funksjon i BLE 6.0 som muliggjør nøyaktig distansemåling og romlig posisjonering. I tillegg er Thread (IEEE 802.15.4-2020), ZigBee, Matter og Amazon Sidewalk støttet, samt proprietære 2,4 GHz-protokoller opp til 4 Mb/s og NFC.

Matter-kompatibelt kretskort for interoperabel smarthus- og industriintegrasjon.

Det brede protokollutvalget gjør kortet egnet som plattform for smarthusenheter, industrielle trådløse systemer og IoT-knutepunkter der standarder som Matter og Thread er påkrevd.

PDM-mikrofon, IMU-sensor og maskinvaresikkerhet

Sense-versjonen er utstyrt med en digital PDM-mikrofon og en 6-akse IMU (LSM6DS3TR-C) for akselerometri og gyroskopisk måling. Dette gir grunnlag for stemmestyring, bevegelsesgjenkjenning og bevegelsesbaserte grensesnitt uten ekstra komponenter.

TrustZone og Secure Boot for sikker maskinvare i IoT-enheter.

Sikkerhetsfunksjonene inkluderer TrustZone, Secure Boot, kryptografisk akselerasjon og manipulasjonsdeteksjon. Programmering foregår via nRF Connect SDK og PlatformIO med Zephyr RTOS — med VS Code-integrasjon og et stort bibliotek av eksempler og drivere. Arduino IDE støttes ikke av denne plattformen.

Typiske bruksområder

• Smarthusenheter: Matter-, Thread- og ZigBee-noder kompatible med Home Assistant og andre plattformer
• Smarte wearables: kompakt format med IMU og BLE 6.0 for klokker og helseenheter
• Stemmegrensesnitt: PDM-mikrofon for talekommando og lokal stemmeprosessering
• Bevegelsesdetektor: 6-akse IMU for bevegelsesgjenkjenning og aktivitetsovervåking
• Avstandsmåling: BLE 6.0 Channel Sounding for nøyaktig romlig posisjonering
• IoT-prototyping: rask utvikling med nRF Connect SDK, PlatformIO og Zephyr RTOS
• Industriell trådløs: lavstrøms sensornoder for Amazon Sidewalk og proprietære 2,4 GHz-nettverk

Spesifikasjoner

Pakkeinnhold

• 1× Seeed XIAO nRF54L15 Sense
• 2× Pinrekke 7-pin (2,54 mm)
