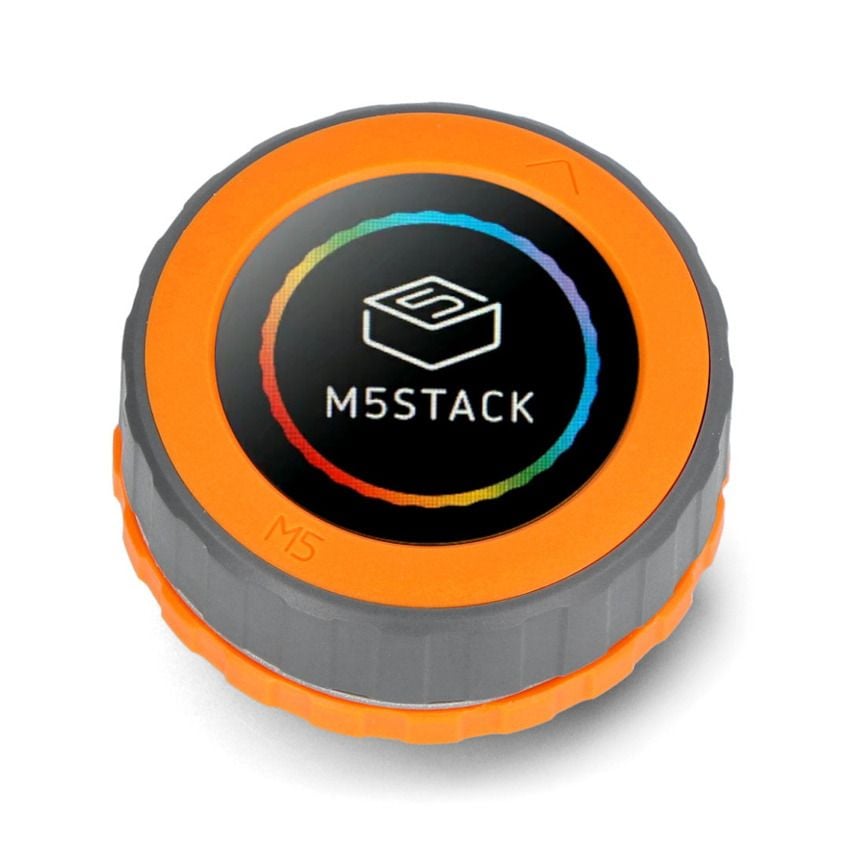

M5Dial programmerbar dreieknapp med berøringsskjerm sett ovenfra

Skip to the beginning of the images gallery

M5Dial programmerbar dreieknapp med 1,28-tommers berøringsskjerm

Name: M5Dial programmerbar dreieknapp med 1,28-tommers berøringsskjerm
Brand: M5Stack
SKU: MR-01310
Price: 829 NOK
Availability: InStock

Legg til i ønskeliste

kr 829,00

Bli den første til å omtale produktet

Få presis styring med dreiehjul og berøringsskjerm.

Den programmerbare kontrollenheten kombinerer en 1,28-tommers rund TFT-berøringsskjerm med rotasjonsenkoder som registrerer posisjon og dreieretning. ESP32-S3, WiFi og Bluetooth gir et fleksibelt utgangspunkt for interaktive IoT-løsninger, mens RFID, sanntidsklokke, summer og knapper under skjermen utvider kontrollmulighetene.

Tilpass funksjonene til prosjektet.

Enheten kan programmeres med Arduino, ESP-IDF eller UIFlow. To Grove-porter støtter videre integrasjon: port A bruker I2C, og port B er beregnet for inn- og utgang. Strøm kan tilføres via USB-C, 6V til 36V DC eller batteri. Den egner seg blant annet til smarthusautomasjon, adgangskontroll og betjeningspaneler.

Kjøp nå så vil vi sende varen innen 23. okt. 2026

SKU

MR-01310

Kategorier:

Kontrollere og styringsenheter, M5Stack, ESP32

M5STACK

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Programmerbar dreieknapp for IoT og hjemmeautomasjon

M5Dial er en programmerbar dreieknapp som samler en roterende enkoder og en rund 1,28-tommers TFT-berøringsskjerm i én enhet. ESP32-S3 gir grunnlaget for egne styringsflater i IoT-prosjekter og hjemmeautomasjon, mens WiFi og Bluetooth håndterer trådløs kommunikasjon.

Enheten har også RFID, sanntidsklokke, summer og knapper under skjermen. Funksjonene kan tilpasses til prosjektets behov gjennom programmering.

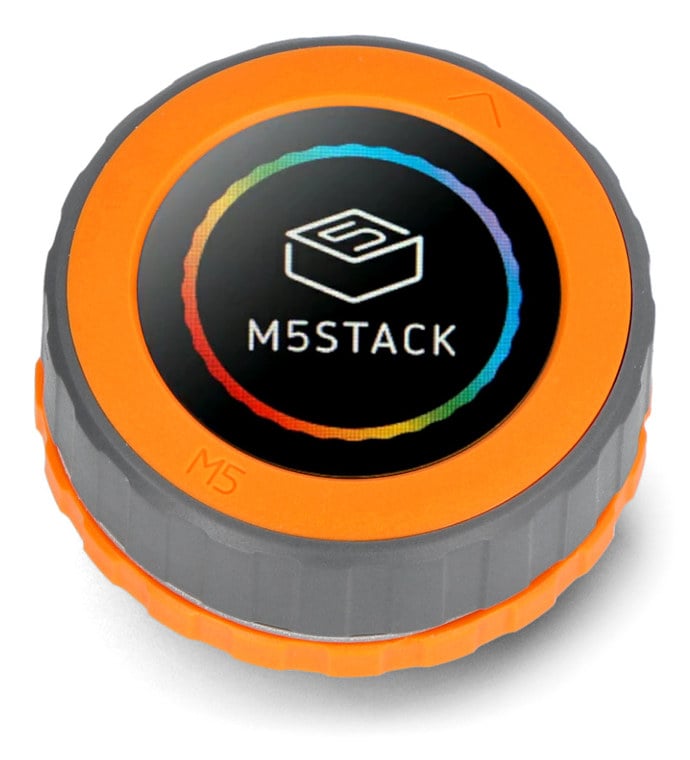

M5Dial programmerbar dreieknapp forfra med aktiv rund berøringsskjerm — Kombinerer dreieenkoder, berøringsskjerm og programmerbar ESP32-S3

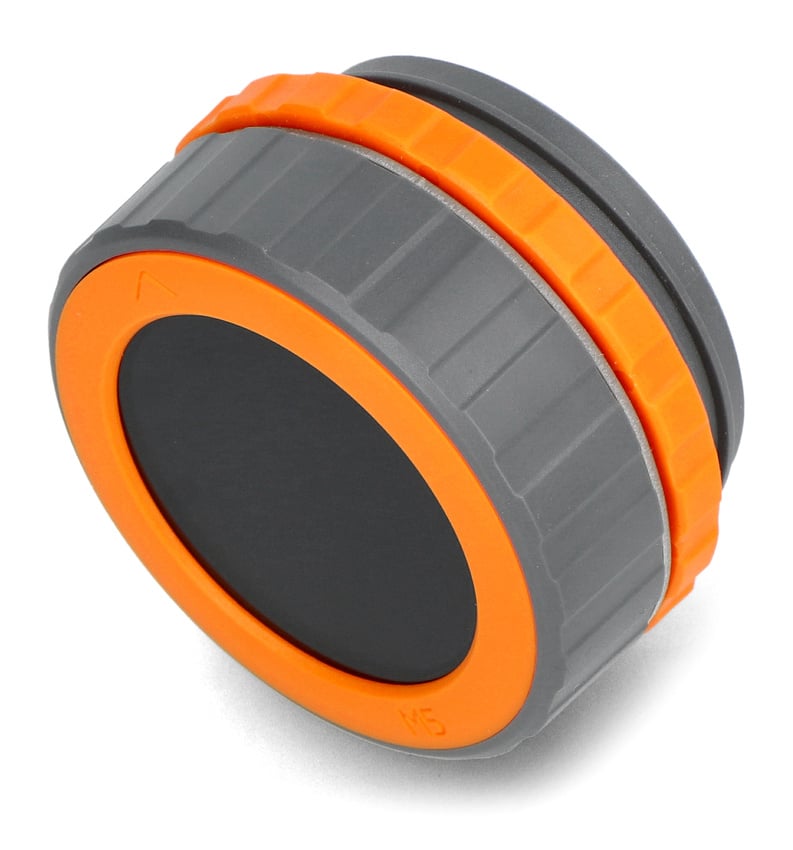

M5Dial programmerbar dreieknapp fra siden med riflet gripeflate — Dreieenkoderen registrerer posisjon og rotasjonsretning presist

Dreieenkoder, berøring og lokale kontroller

Den roterende enkoderen registrerer posisjon og rotasjonsretning presist. Sammen med berøringsskjermen og knappene under skjermen gir den flere muligheter for lokal betjening.

I hjemmeautomasjon kan kombinasjonen brukes til blant annet lysregulering og styring av enheter. Summeren kan brukes til lydsignal, mens sanntidsklokken gir tilgang til tidsinformasjon i programmerte funksjoner.

Rund TFT-skjerm og integrert RFID

Den runde TFT-berøringsskjermen måler 1,28 tommer og har en oppløsning på 240 × 240 piksler. Skjermen bruker kontrolleren GC9A01, mens FT3267 håndterer berøringsfunksjonen.

Den integrerte RFID-modulen WS1850S kan kommunisere med kort og brikker. Det gjør enheten egnet til programmerbare adgangskontrollprosjekter der RFID kombineres med lokal visning og betjening.

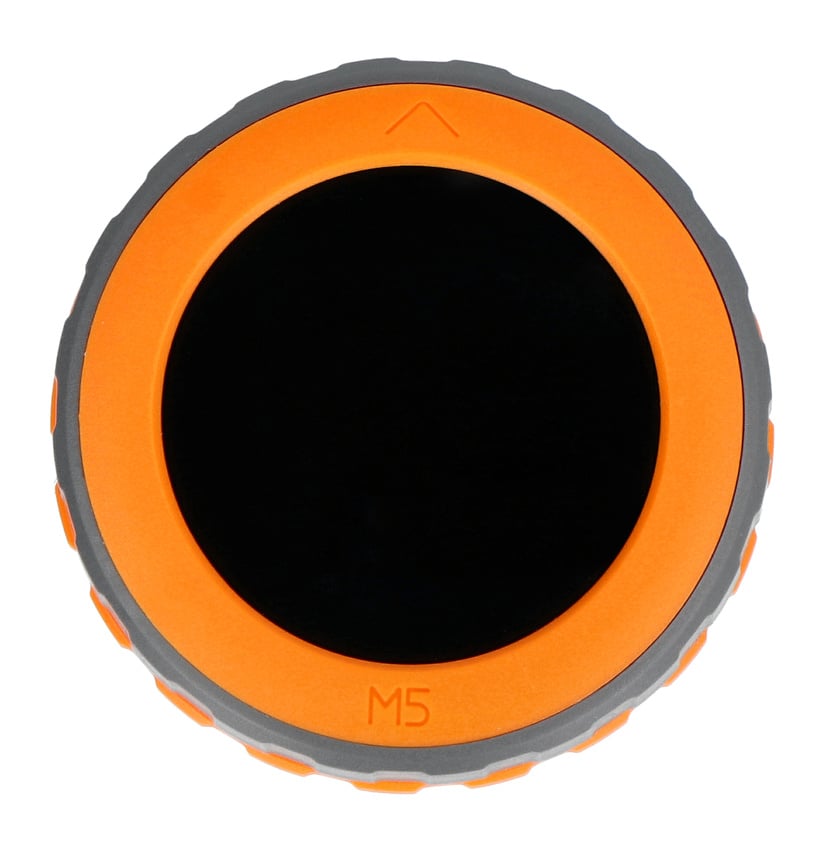

M5Dial dreieknapp ovenfra med rund berøringsskjerm — Den runde TFT-skjermen har en oppløsning på 240 × 240 piksler

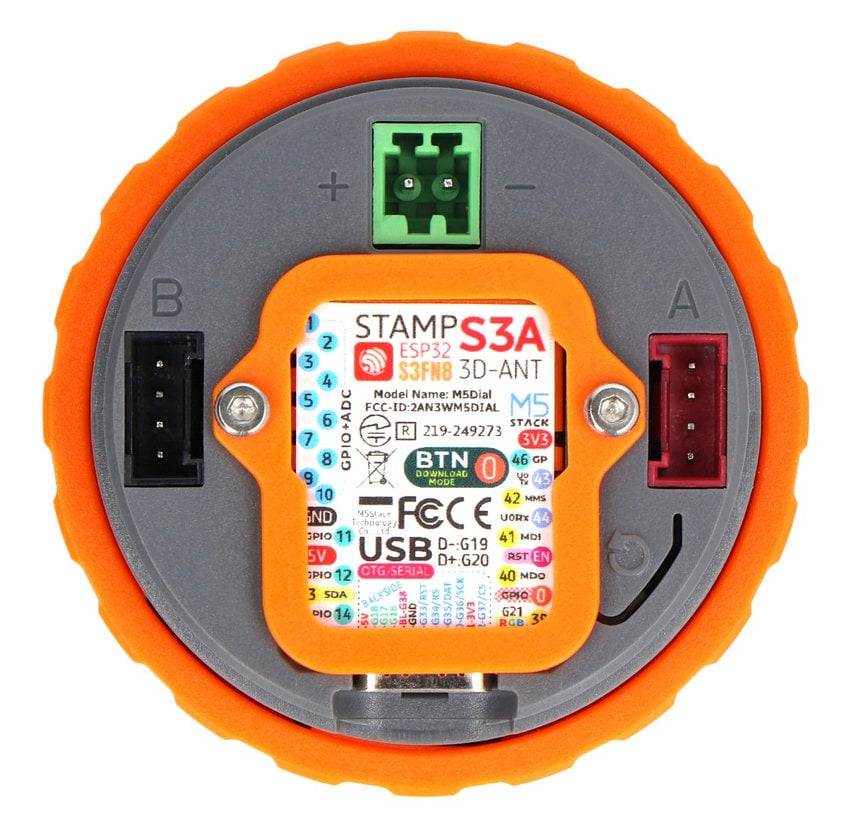

M5Dial programmerbar dreieknapp bakfra med merkede tilkoblinger — To Grove-porter støtter I2C samt inn- og utgang

Grove-porter og flere strømforsyningsvalg

To Grove-porter gjør det mulig å utvide prosjektet med andre enheter og moduler. Port A er et Grove I2C-grensesnitt, mens port B er beregnet for inn- og utgang.

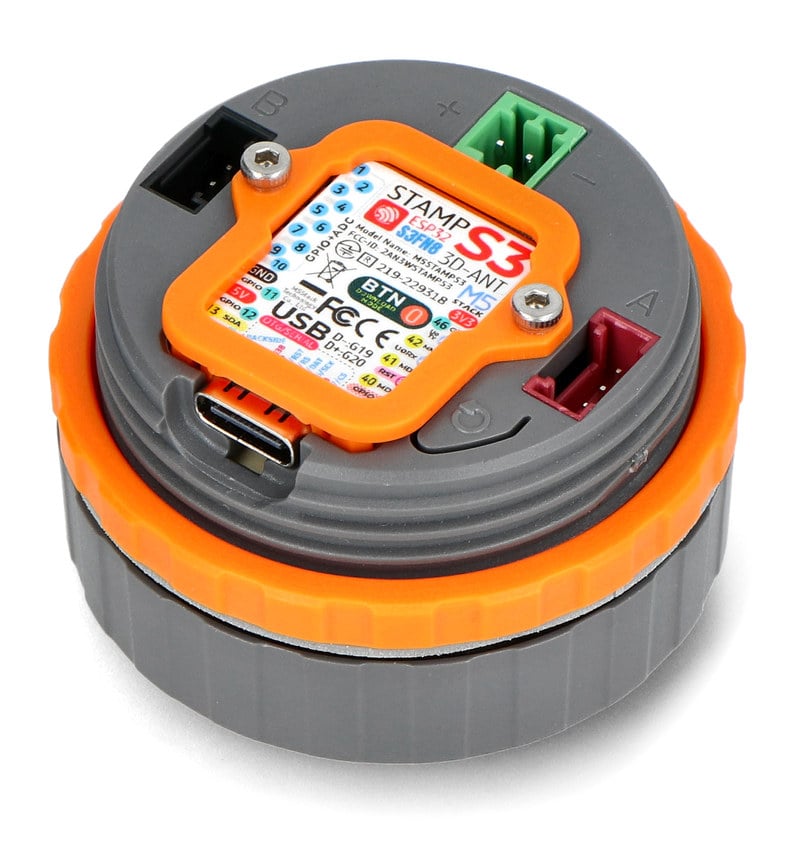

Strømforsyningen er oppgitt som 6V til 36V DC, USB-C-inngang, DC-strømforsyning eller batteri. USB-C brukes også som USB-grensesnitt og strømtilkobling.

Programmering og trådløs kommunikasjon

Enheten kan programmeres med Arduino, ESP-IDF eller det nettbaserte utviklingsmiljøet UIFlow. Funksjonene kan dermed tilpasses ulike styrings- og automasjonsprosjekter.

Mikrokontrolleren har to Tensilica Xtensa LX7-kjerner, en klokkefrekvens på 240MHz og 8MB flashminne. Integrert WiFi og Bluetooth gir trådløs kommunikasjon i IoT-løsninger.
