3,2-tommers resistiv TFT-berøringsskjerm for Raspberry Pi

Resistiv 3,2-tommers berøringsskjerm med SPI og GPIO

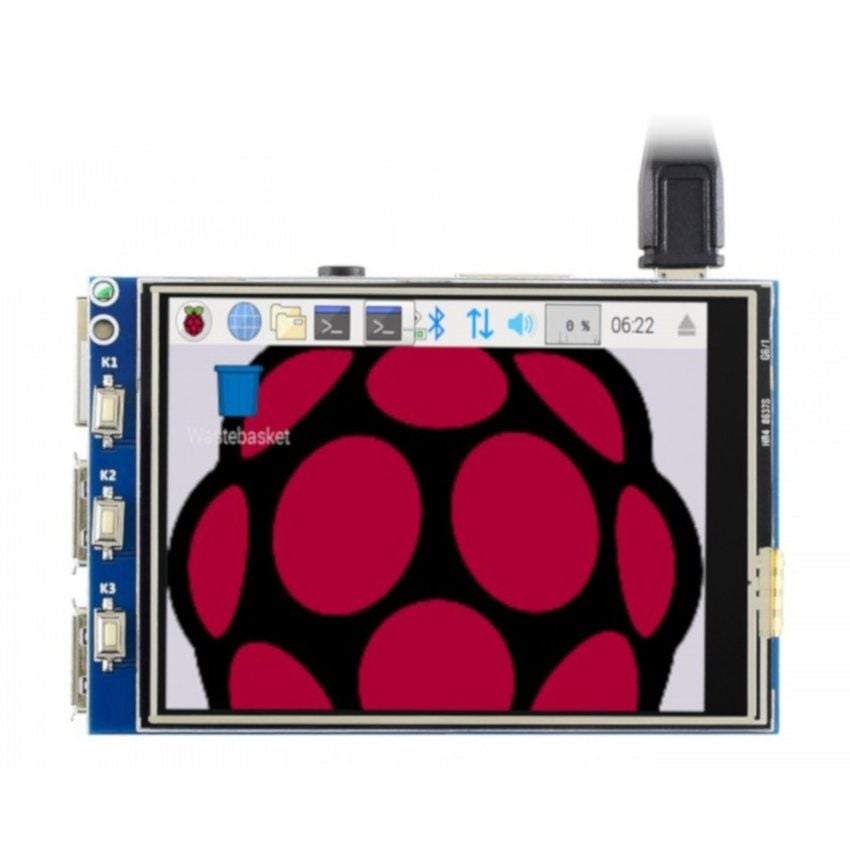

Denne kompakte TFT LCD-skjermen kombinerer visning og berøringsbetjening i en modul for Raspberry Pi. Skjermen har en diagonal på 3,2 tommer, oppløsning på 320 x 240 piksler og resistiv berøring. Med ytre mål på 84,91 x 56,54 mm passer den til prosjekter der skjermflate, berøringsfunksjon og direkte tilkobling skal samles på begrenset plass.

Modulen kommuniserer via SPI og monteres direkte på GPIO-kontakten til minidatamaskinen. Den følger Raspberry Pi HAT-formatet og har en 40-pinners kontakt, slik at den kan settes direkte på kompatible Raspberry Pi-modeller.

Berøringskontroll og skjermretning

Den resistive berøringsfunksjonen styres av kontrolleren XPT2046. Tilgjengelige drivere støtter kalibrering av berøringsflaten, slik at registreringen kan tilpasses skjermen etter installasjon. Skjermretningen kan også roteres i programvaren når modulen skal monteres med en annen orientering i en innkapsling eller et kontrollpanel.

Kombinasjonen av TFT-visning og berøringsregistrering gjør det mulig å bygge et brukergrensesnitt der informasjon og betjening ligger på samme flate. Den faktiske utformingen av menyer, knapper og datavisning bestemmes av programvaren på Raspberry Pi.

Bruksområder for Raspberry Pi-skjermen

Skjermen egner seg til Raspberry Pi-prosjekter som trenger et kompakt, lokalt grensesnitt med både visning og berøring, for eksempel:

• Berøringsstyrte menyer og valg i egne programmer
• Visning av status, måledata eller systeminformasjon
• Prototyper med grafisk betjening direkte på Raspberry Pi
• Kompakte kontrollpaneler der 320 x 240 piksler er tilstrekkelig

Eksemplene bygger på skjermens dokumenterte visnings-, berørings- og tilkoblingsfunksjoner. Hvilke funksjoner som kan styres, avhenger av programvaren og øvrige komponenter i det aktuelle prosjektet.

Kompatibilitet og programvarestøtte

Modulen er kompatibel med Raspberry Pi 4B, Raspberry Pi 3B+ og Raspberry Pi 3B i alle revisjoner. Den fungerer med operativsystemene Raspbian, Ubuntu og Kali. Egne drivere og oppsettsrutiner er tilgjengelige for installasjon, berøringskalibrering og endring av skjermretning.

Driftsspenningsområdet er 3,3V til 5,0V. Tilkoblingen skjer via SPI og den 40-pinners GPIO-kontakten. Dette gjør modellkompatibilitet, tilgjengelig GPIO-kontakt og støttet operativsystem til sentrale forhold ved valg og integrasjon av skjermen.

Spesifikasjoner

Pakkeinnhold

• TFT LCD-modul med resistiv berøringsskjerm
• Pekepenn for betjening av skjermen
