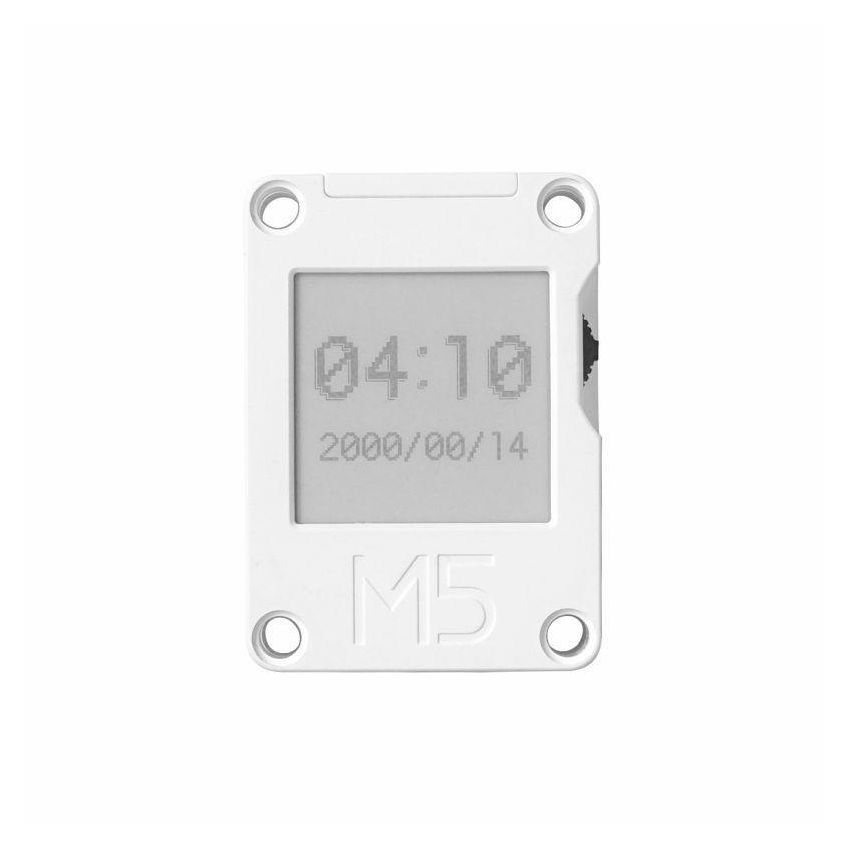

E-papir utviklingsmodul med ESP32 1,54"

Liten utviklingsmodul med e-papir og ESP32

Denne utviklingsmodulen kombinerer et 1,54" e-papir display på 200x200px med en ESP32-PICO-D4-kontroller, WiFi, Bluetooth og innebygd Li-Po-batteri. Resultatet er en bærbar miniterminal som kan brukes til alt fra værstasjoner og kalendere til varslingspaneler, e-etiketter og småprosjekter med smarthusstyring. Skjermen holder bildet synlig uten kontinuerlig strøm, så enheten kan stå i lavstrømsmodus mellom hver oppdatering.

Modulen er bygget for utviklere som vil ha en ferdig pakke i stedet for å sette sammen kort, batteri og skjerm selv. På baksiden og toppen finnes GPIO-kontakter for direkte tilkobling med løse ledninger, mens Grove-kontakten gjør det enkelt å koble på sensorer og knappemoduler uten lodding. Den lille størrelsen og den innebygde magneten gjør at enheten kan plasseres på en metallflate, en hylle eller et kjøleskap der informasjonen skal være lett synlig.

Nøkkelegenskaper

• Basert på ESP32-PICO-D4 med WiFi og Bluetooth
• 4 MB innebygd flash-minne
• E-papir display med lavt strømforbruk og 180° synsvinkel
• Innebygd Li-Po-batteri 390 mAh
• Innebygd magnet for enkel montering på metallflater
• RTC BM8563 for presise tidsbaserte oppgaver
• USB-C for strøm, lading og programmering
• Grove-port og GPIO for enkel utvidelse med sensorer og moduler

E-papir utviklingsmodul med WiFi, Bluetooth og 390 mAh batteri.

Den innebygde batteripakken og det energieffektive displayet gjør at enheten kan kjøre lenge mellom hver lading.

Hvorfor velge e-papir

E-papir egner seg når innholdet skal være lett å lese, men ikke trenger å oppdateres hele tiden. Tekst, ikoner og enkle grafer holder seg synlige uten bakgrunnsbelysning, og skjermen bruker først og fremst strøm når innholdet endres. Det gir et rolig, papirlignende uttrykk som er behagelig for øynene og samtidig praktisk i prosjekter som skal stå på lenge.

Skjermen har 180 graders synsvinkel, så den er lett å lese fra siden. Enheten har også en status-LED slik at du raskt ser om den er våken, lader eller utfører en oppgave. Skjermen bør ikke stå lenge i sterkt direkte sollys, ellers fungerer den bra i typiske rom-, kontor- og verkstedmiljøer.

Bruksområder

• E-papir terminal for IoT og smarthus.

  Bruk modulen til å vise sensorverdier fra termometer, fuktighetsmåler eller energimåler uten en stor skjerm i rommet
• Lag bærbare informasjonsskilt med kalender, dagens oppgaver, ukeplan, vakter eller statusmeldinger som oppdateres trådløst
• Bygg e-etiketter til lager, hyller, verktøyskap, prøver eller utstyrsparker, der teksten oppdateres ved behov i stedet for kontinuerlig
• Lag små varslingspaneler for værdata, tog-/bussavganger, treningsstatistikk eller varsler fra Home Assistant og lignende systemer
• Bruk modulen som læringsplattform for ESP32, e-papir-grafikk, RTC-baserte oppgaver og energisparende programmering

Programmering og utvidelse

Modulen kan programmeres via USB-C med Arduino IDE, PlatformIO og UiFlow, og fungerer også med MicroPython gjennom M5Stack-økosystemet. Det finnes ferdige biblioteker for skjerm, knapper, RTC og batteridrift, slik at du kan komme raskt i gang. Du kan koble til Unit-utvidelser via Grove-porten for å hente sensorverdier, kontrollere LED-er, måle temperatur eller lese knappemoduler, eller bruke GPIO-pinnene for mer fleksibel maskinvarekobling.

RTC-kretsen BM8563 holder klokkeslettet selv når enheten er i dyp hvilemodus, noe som er nyttig for tidsbaserte oppgaver, vekkesignaler og kalendere. Det innebygde batteriet på 390 mAh gjør samtidig at modulen kan brukes uten fast strømforsyning der det er nødvendig, mens USB-C er ferdig for både drift, lading og kommunikasjon.

Spesifikasjoner

Pakkeinnhold

• Utviklingsmodul med 1,54" e-papir display
• Innebygd Li-Po-batteri 390 mAh
• USB-C-kabel følger ikke med
