Raspberry Pi Debug Probe – USB SWD-debugger og UART-bro for Pico

Raspberry Pi Debug Probe – SWD-debugging og seriell kommunikasjon via USB

Raspberry Pi Debug Probe er et kompakt USB-verktøy som gir to grensesnitt i én enhet: ARM Serial Wire Debug (SWD) for trinnvis debugging og en UART-bro for seriell kommunikasjon. Enheten støtter CMSIS-DAP-standarden og fungerer med OpenOCD, GDB og andre feilsøkingsverktøy som støtter CMSIS-DAP.

USB SWD-debugger med CMSIS-DAP for Raspberry Pi Pico og andre ARM-mikrokontrollere.

Debug Probe er primært designet for Raspberry Pi Pico, men kan brukes med alle ARM-baserte mikrokontrollere og mikroprosessorer som støtter SWD-grensesnittet. I/O-spenningen er 3,3V, og enheten er utstyrt med fem LED-indikatorer – én rød for strøm og fire for aktivitet på SWD- og UART-portene.

Hva kan du gjøre med Debug Probe

• Trinnvis debugging (SWD) – sett breakpoints, inspiser variabler og gå gjennom koden linje for linje direkte på Pico eller andre ARM-kort
• Seriell konsoll (UART) – les debug-utskrifter og loggmeldinger fra mikrokontrolleren via USB uten å bruke Picos egen USB-port
• Programmering – last opp firmware til RP2040 uten å holde BOOTSEL-knappen nede
• Feilsøking på avstand – koble Debug Probe til én PC og la Pico kjøre fritt uten USB-tilkobling til vertsmaskinen
• Andre plattformer – bruk med STM32, nRF, SAMD og andre ARM Cortex-M-mikrokontrollere som støtter SWD

Firmware og programvare

Debug Probe er bygget på RP2040-mikrokontrolleren og kjører åpen kildekode-firmware (Picoprobe), tilgjengelig på GitHub. Firmwaren kan oppdateres på samme måte som på Raspberry Pi Pico – via USB i BOOTSEL-modus. Dokumentasjonen finnes i den offisielle Getting Started with Pico-guiden under «Appendix A: Using Picoprobe».

Pinneutgang

Spesifikasjoner

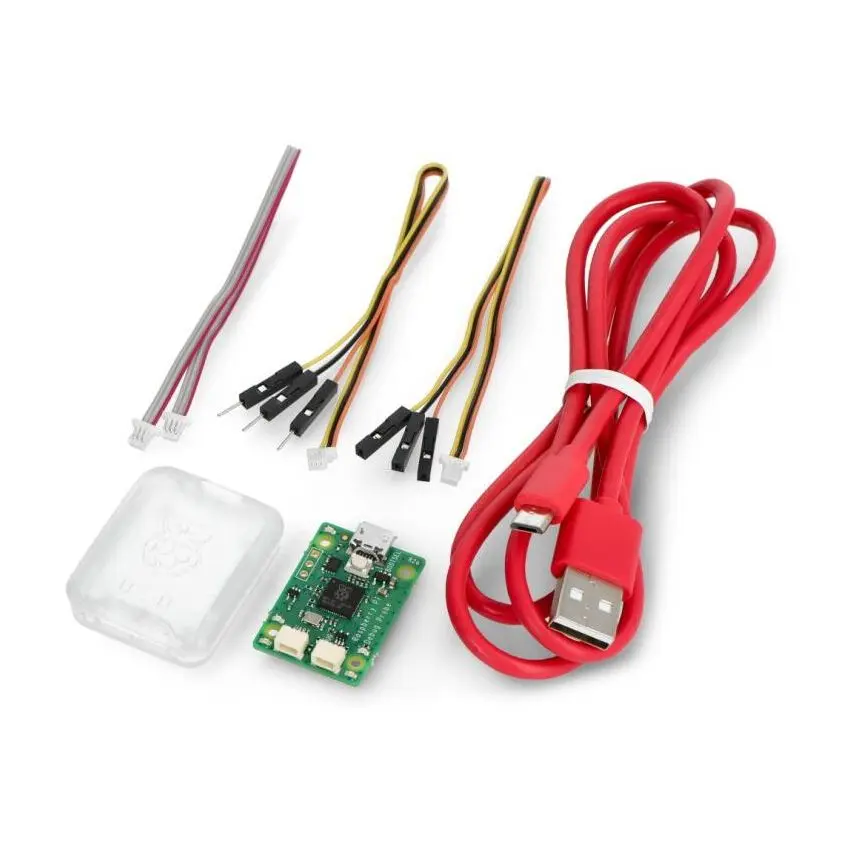

Pakkeinnhold

• 1× Raspberry Pi Debug Probe
• 1× 3-pin JST-SH til JST-SH kabel
• 2× 3-pin JST-SH til 0,1" header-kabel (1× hann, 1× hunn)
• 1× Gjennomsiktig kabinett
• 1× USB til Micro-USB kabel (1m)
