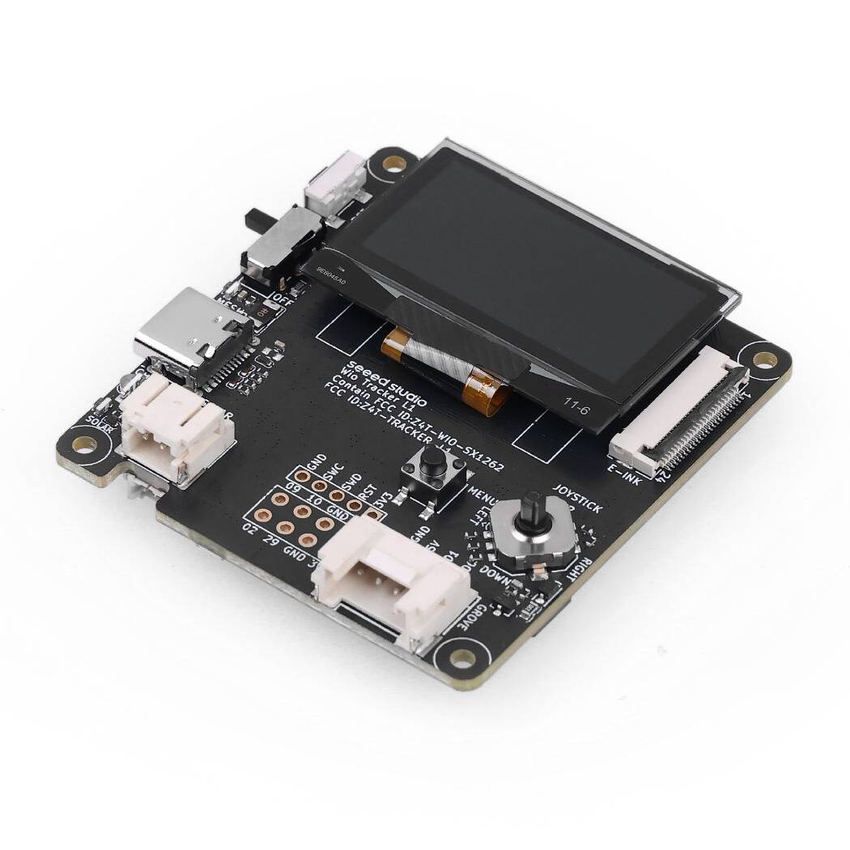

LoRa-utviklingskort med GPS og OLED-skjerm, vist i skrå vinkel med joystick og tilkoblinger

Skip to the beginning of the images gallery

LoRa-utviklingskort for Meshtastic med GPS og OLED-skjerm

Name: LoRa-utviklingskort for Meshtastic med GPS og OLED-skjerm
Brand: SeedStudio
SKU: MR-01178
Price: 739 NOK
Availability: InStock

Legg til i ønskeliste

kr 739,00

Bli den første til å omtale produktet

Bygg desentraliserte mesh-nettverk med LoRa, GPS og Meshtastic.

Dette utviklingskortet kombinerer LoRa på 862 til 930 MHz, nRF52840 med ARM Cortex-M4, GPS-mottaker og en 1,3-tommers OLED-skjerm. Meshtastic-fastvaren er forhåndsinstallert, slik at kortet er klargjort for meldingsutveksling i mesh-nettverk uten internett eller mobiloperatør.

Fleksible grensesnitt gjør prototyping enklere.

Bluetooth 5.0 gir kommunikasjon med mobilappen, mens Grove, UART, IIC og GPIO åpner for tilkobling av sensorer og utvidelsesmoduler. Kortet kan forsynes via USB-C, solcellepanel eller Li-ion-batteri og har integrert OLED-skjerm, fireveis joystick, menyknapp og statusindikatorer.

Kjøp nå så vil vi sende varen innen 22. okt. 2026

SKU

MR-01178

Kategorier:

GPS og GNSS-trackere, LoRa og LoRaWAN

SEEDSTUDIO

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

LoRa-kort for Meshtastic med GPS og OLED

Dette utviklingskortet kombinerer LoRa-kommunikasjon fra 862MHz til 930MHz, GPS og en 1,3-tommers OLED-skjerm. Det leveres med forhåndsinstallert Meshtastic-fastvare for oppbygging av desentraliserte mesh-nettverk.

En nRF52840-mikrokontroller med ARM Cortex-M4 og klokkehastighet på opptil 64MHz håndterer plattformen. Skjermen har en oppløsning på 128 × 64 piksler og gir løpende visning av data og enhetsstatus. Bluetooth 5.0 støtter kommunikasjon med mobilappen.

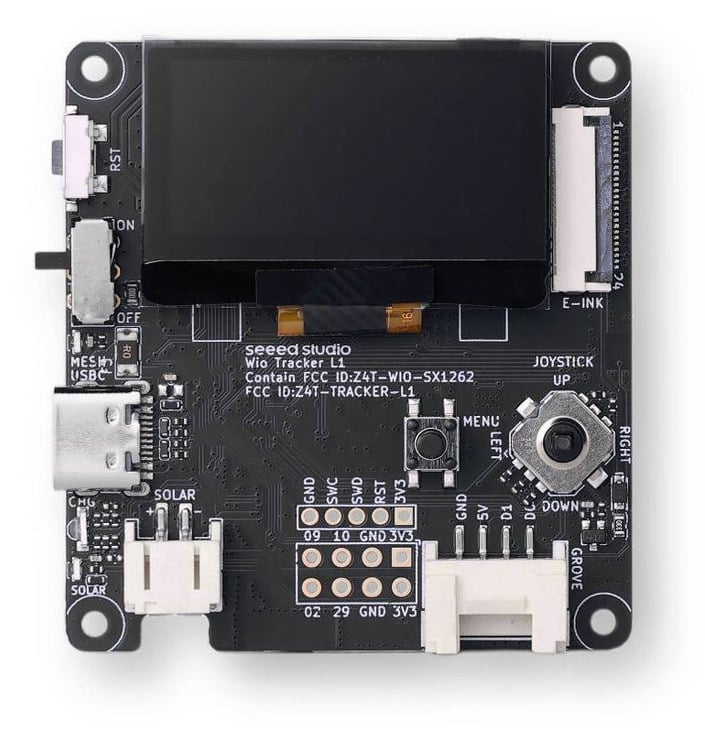

LoRa-utviklingskort med OLED-skjerm, joystick og tilkoblingsporter sett ovenfra

LoRa-utviklingskort med markerte kontakter og komponenter på begge sider — Joystick, statuslys og flere kontakter er samlet på utviklingskortet

Kontroller, kontakter og statusindikatorer

Kortet har tilgjengelige betjeningselementer og tilkoblinger for prototyper og integrasjon med tilleggskomponenter:

Fireveis joystick, menyknapp og tilbakestillingsknapp
Strømbryter og USB-C-port
Grove-kontakt og 24-pinners kontakt for E-Ink-skjerm
Separate kontakter for GPS- og LoRa-antenne
Kontakter for solpanel og batteri
Gult mesh-statuslys, rødt ladelys, gult solpanelstatuslys og summer

Meshtastic for kommunikasjon og posisjonering

Meshtastic gjør det mulig for enheter å videresende meldinger i et desentralisert mesh-nettverk uten tilgang til internett eller operatørinfrastruktur. GPS-modulen L76K støtter GPS, BeiDou, GLONASS og QZSS.

Kombinasjonen av mesh-kommunikasjon og posisjonsdata egner seg blant annet til:

Meldingsutveksling på turer og i felt
Kommunikasjonsprosjekter for beredskapsaksjoner
Overvåkingsprosjekter med flere mesh-enheter
Systemer for kommunikasjon og sporing av posisjon

LoRa-utviklingskort sett skrått fra undersiden med komponenter og tilkoblinger — Meshtastic-fastvare er forhåndsinstallert for mesh-kommunikasjon

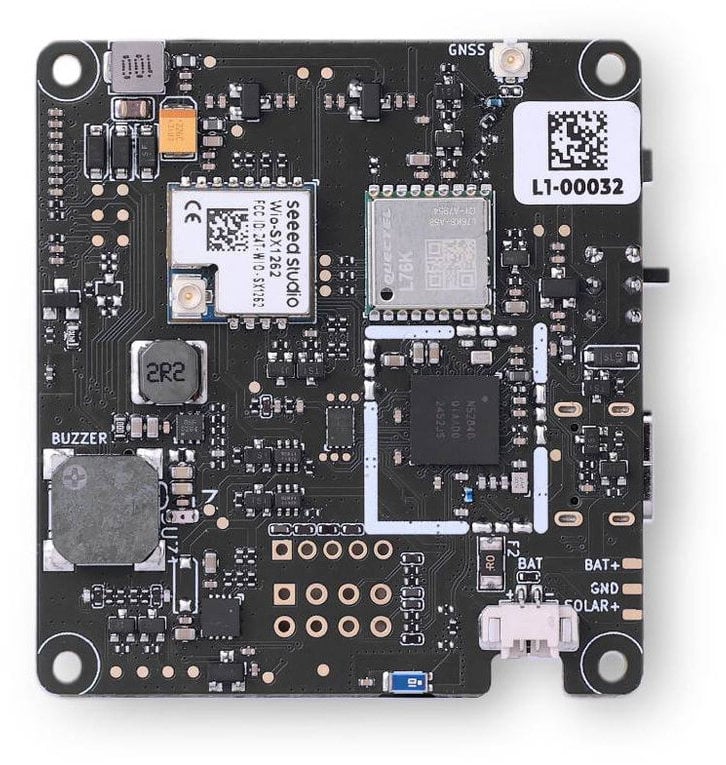

LoRa-utviklingskort sett fra undersiden med GPS- og batteritilkoblinger — Kortet støtter strøm fra USB-C, solpanel eller Li-ion-batteri

Strømforsyning og utvidelser

Kortet kan forsynes via USB-C med 5V / 1A, solpanel med 5V / 1A eller Li-ion-batteri med 3,7V / 1A. Solpaneltilkoblingen bruker en 2mm 2-pinners kontakt, mens batteritilkoblingen er en JST 1mm 2-pinners kontakt.

Grove-grensesnittet støtter UART, IIC og GPIO. PTH-tilkoblingene omfatter UART, IIC, GPIO og analog, og kortet har også SWD. Disse grensesnittene gir dokumenterte tilkoblingsmuligheter for sensorer og utvidelsesmoduler.
