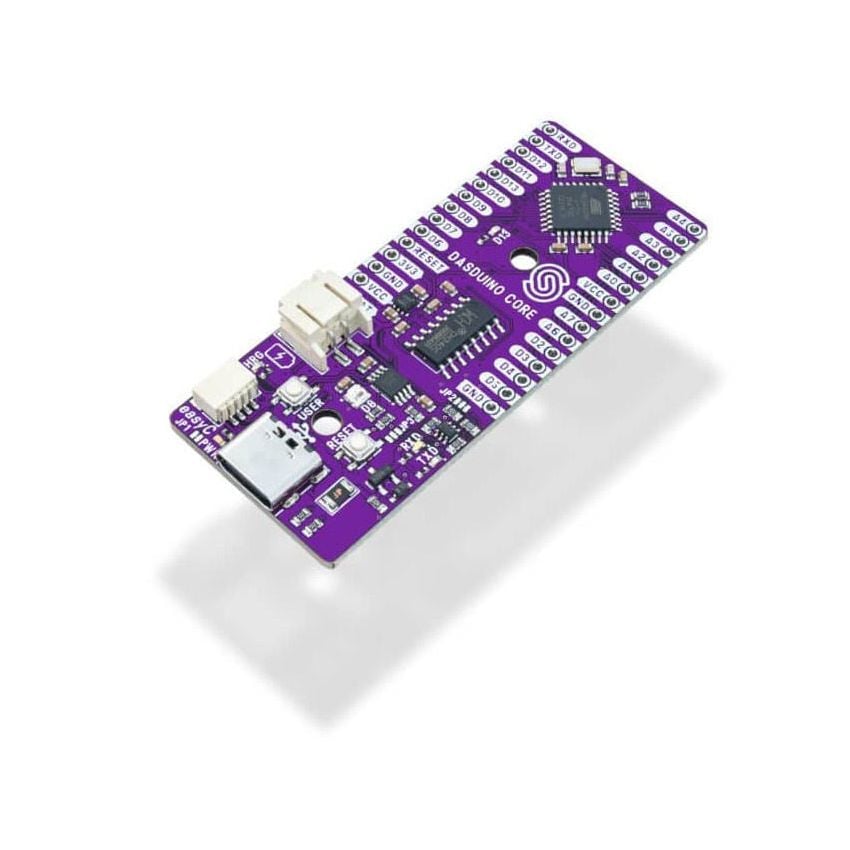

Dasduino CORE utviklingskort med USB-kontakt og usolerte pinnerekker

Skip to the beginning of the images gallery

Dasduino CORE utviklingskort med ATmega328P uten pinnelister

Name: Dasduino CORE utviklingskort med ATmega328P uten pinnelister
SKU: MR-01241
Price: 289 NOK
Availability: InStock

Legg til i ønskeliste

kr 289,00

Bli den første til å omtale produktet

Et kompakt utviklingskort gir fleksibel prototyping.

Dette utviklingskortet kombinerer ATmega328P og kompatibilitet med Arduino IDE med 22 I/O-pinner: 14 digitale og 8 analoge. USB-C brukes til programmering og 5V strømforsyning, mens UART, SPI, I2C og easyC gir flere muligheter for tilkobling av moduler.

Tilpass oppsettet til prosjektet.

Kortet leveres uten påloddede pinnelister og måler 63 x 22 mm. Det kan også drives av et Li-Ion-batteri via den integrerte batterikontakten og laderen. En 3,3V spenningsregulator, LED på pinne 13 og en fullfarget WS2812B-LED på pinne 8 støtter utvikling, testing og visuell indikasjon.

På lager

SKU

MR-01241

Kategorier:

Arduino, AVR

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Arduino-kompatibelt utviklingskort med ATmega328P

Dette kompakte utviklingskortet bygger på ATmega328P og er kompatibelt med Arduino IDE samt et bredt utvalg biblioteker og tilbehør. Formatet på 63 x 22 mm gjør det egnet for undervisning, rask prototyping, IoT-prosjekter og mobile enheter der plassen er begrenset.

Versjonen leveres uten påloddede pinnelister, slik at tilkoblinger og montering kan tilpasses prosjektet. Kortet har USB-C for strøm og programmering, easyC for kompatible moduler og en kontakt for Li-Ion-batteri. Den innebygde laderen gjør det mulig å bruke kortet i batteridrevne oppsett.

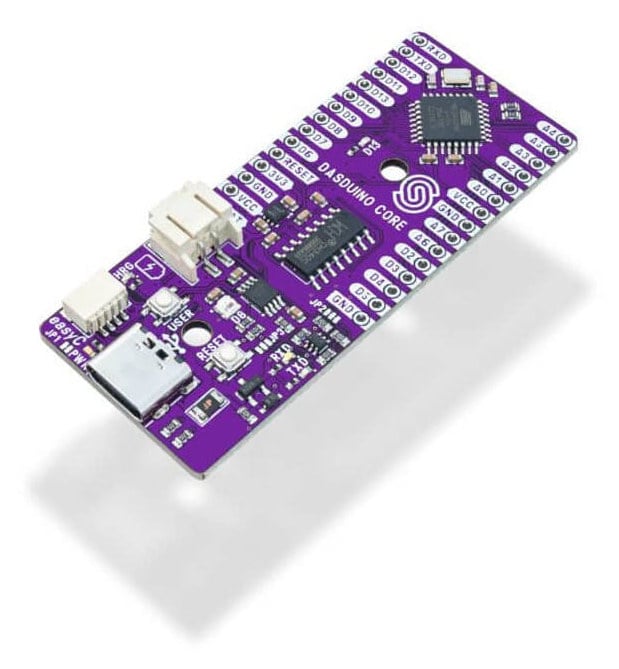

Dasduino CORE-utviklingskort med ATmega328P og USB-C sett i perspektiv — USB-C brukes til strømforsyning, programmering og kommunikasjon med datamaskin

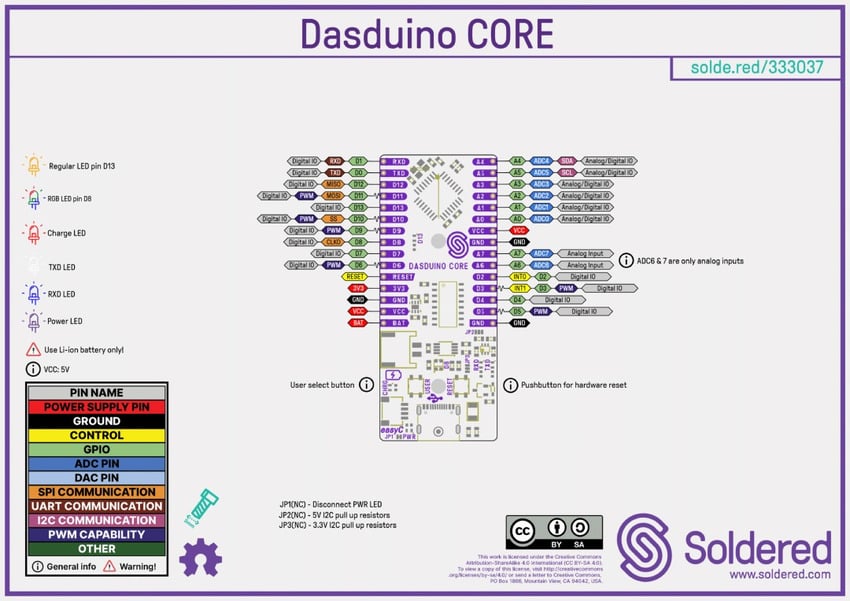

Pinneoversikt for Dasduino CORE med merkede I/O-funksjoner og tilkoblinger — Kortet har 14 digitale og 8 analoge pinner

22 I/O-pinner og tre kommunikasjonsgrensesnitt

Kortet har totalt 22 I/O-pinner, fordelt på 14 digitale pinner og 8 analoge innganger. Flere av de digitale pinnene støtter PWM. De analoge inngangene omfatter A6 og A7, som bare kan brukes til analog avlesning.

UART, SPI og I2C gir støtte for kommunikasjon med ulike eksterne enheter. easyC-tilkoblingen gjør det mulig å koble til sensorer, skjermer og andre moduler med samme system uten lodding. Kombinasjonen av flere grensesnitt og tilgjengelige I/O-pinner passer prosjekter med flere periferienheter.

Programmering og innebygde indikatorer

Programmeringen følger samme arbeidsflyt som for klassiske Arduino-kort. Installer riktig kortdefinisjon i Arduino IDE, velg ATmega328P og overfør programmet via USB-C. Den samme tilkoblingen håndterer kommunikasjonen mellom kortet og datamaskinen.

En vanlig LED er koblet til pinne 13, mens en flerfarget WS2812B er koblet til pinne 8. Lysdiodene kan brukes under testing og diagnostikk av programmet. Kortet kan få strøm fra USB-C tilkoblet en datamaskin eller powerbank.

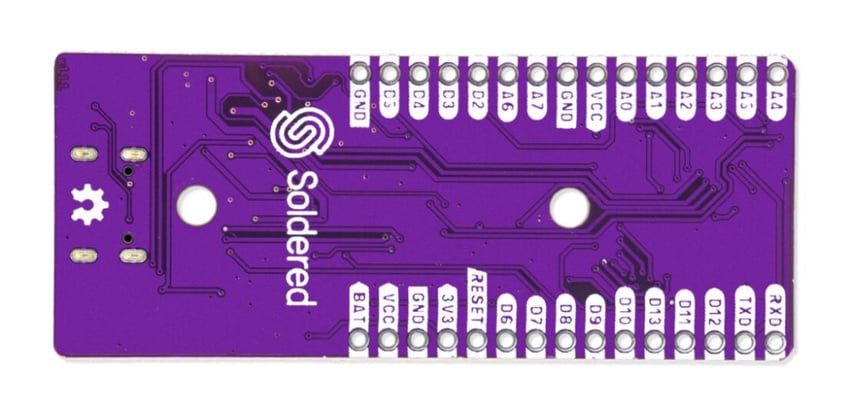

Undersiden av Dasduino CORE uten pinnelister og med merkede tilkoblinger — LED på pinne 13 og WS2812B på pinne 8 støtter testing og diagnostikk

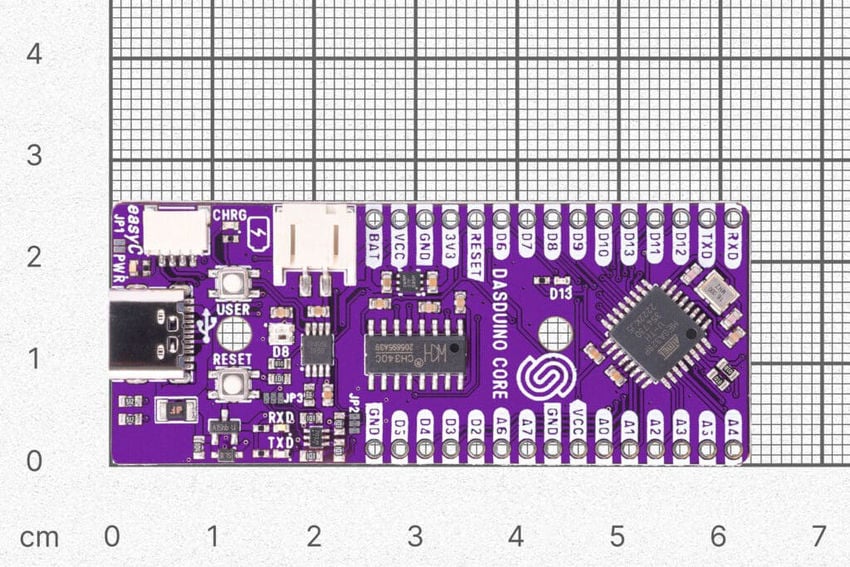

Dasduino CORE-utviklingskort med målskala for kortets fysiske dimensjoner — Kortet måler 63 x 22 mm og har 22 I/O-pinner

Strømforsyning og bruksområder

Driftsspenningen er 5 V. Kortet kan drives via USB-C eller et tilkoblet Li-Ion-batteri, og batteriladeren er integrert på kortet. En spenningsregulator på 3,3 V gir strøm til sensorer og moduler som bruker denne spenningen.

Kombinasjonen av kompakt format, batteritilkobling og flere kommunikasjonsgrensesnitt åpner for blant annet:
