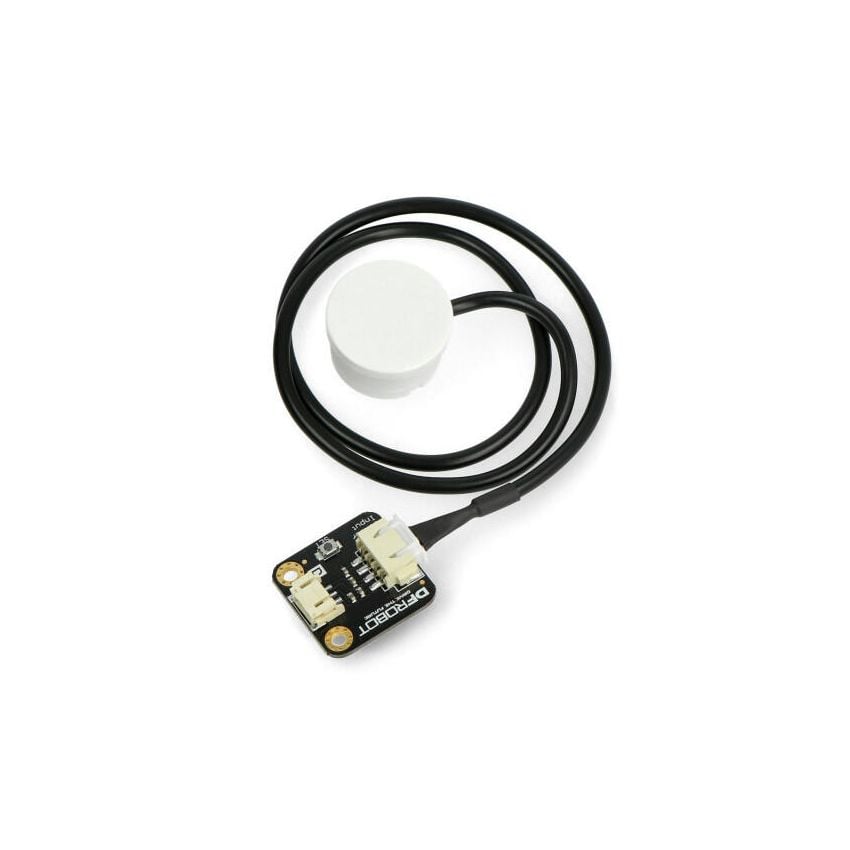

Berøringsfri væskenivåsensor DFRobot Gravity for Arduino

Berøringsfri kapasitiv væskenivåsensor med Gravity-grensesnitt

Denne berøringsfrie væskenivåsensoren fra DFRobot bruker kapasitiv teknologi for å detektere tilstedeværelse av væske gjennom ikke-metalliske beholdervegger. Sensoren trenger ingen direkte kontakt med væsken, noe som gjør den ideell for hygieniske applikasjoner og korrosive væsker.

Hvordan fungerer sensoren?

Sensoren måler endringer i kapasitans forårsaket av væske på motsatt side av beholderveggen. Når væskenivået når sensorens posisjon, endres det elektriske feltet og sensoren sender et digitalt signal. Sensoren kan monteres utenpå tanken uten å bore hull eller bryte forsegling.

Fordeler med berøringsfri måling

• Hygienisk: Ingen kontakt med væsken – perfekt for drikkevann og matvarer.
• Korrosjonsbestandig: Egnet for aggressive kjemikalier og syrer.
• Enkel installasjon: Monteres utenpå beholderen med tape eller brakett.
• Gravity-grensesnitt: Plug-and-play tilkobling til Arduino, ESP32 og Raspberry Pi.

Viktig informasjon

OBS! Sensoren fungerer ikke med metallbeholdere. Ved montering på metalltanker vil sensoren kontinuerlig gi høyt signal som om væske er detektert, uavhengig av faktisk væskenivå. Bruk kun med beholdere av plast, glass eller keramikk.

Teknisk informasjon

• Chip: XKC-Y25-T12V
• Driftsspenning: 5V – 24V DC
• Utgangsstrøm: Maks 50 mA
• Utgang lav: 0V
• Utgang høy: VCC
• Responstid: 500 ms
• Driftstemperatur: -25°C til +105°C
• Deteksjonsrekkevidde: 0 – 13 mm gjennom vegg
• Kommunikasjon: Digital signal (0/1)
• Materiale: ABS
• Kabellengde: 450 mm
• Dimensjoner (PCB): 28 x 28 mm
• Grensesnitt: DFRobot Gravity (3-pin)
• Kompatible materialer: Plast, glass, keramikk (ikke metall)
• Produsent: DFRobot

Bruksområder

• Tankovervåking: Vannbeholdere, akvarier og industrielle tanker.
• Smarthus: Automatisk fylling av vannkoker eller kaffemaskiner.
• Hydroponikk: Overvåking av næringsvæskenivå i vekstsystemer.
• Industri: Nivådeteksjon i kjemiske prosesser uten kontaminering.

Tilkobling

Sensoren leveres med standard Gravity-kabel (3-pin) som kobles direkte til en Arduino IO Expansion Shield eller lignende. Signalpinnen gir digitalt høyt signal når væske detekteres.

Pakkeinnhold

• 1x Berøringsfri væskenivåsensor XKC-Y25-T12V
• 1x Gravity-kabel (3-pin, 450 mm)
