IR-fjernkontroll NEC 38kHz med IR-mottaker for mikrokontrollere

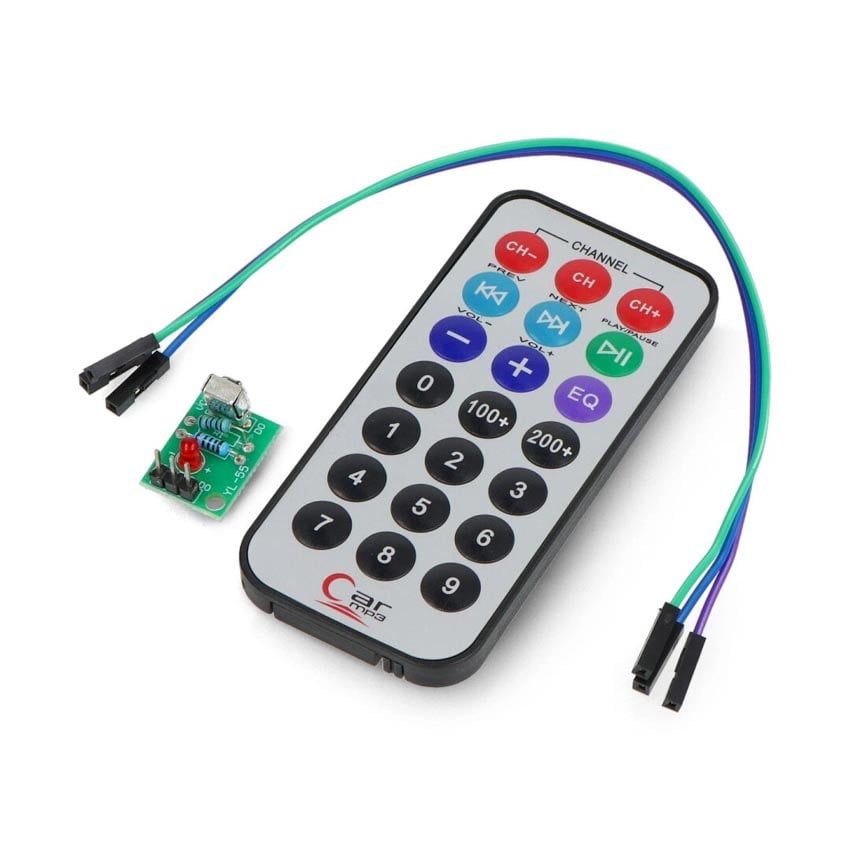

IR-sett med NEC-fjernkontroll og mottaker.

Et funksjonelt sett med IR-fjernkontroll, 1838T infrarød mottaker og 3 Dupont-ledninger for enkel tilkobling til mikrokontroller. NEC-protokoll på 38 kHz gir høy kompatibilitet med Arduino og Raspberry Pi. Ideell for fjernstyring, IR-kommunikasjon og automatisering av enkle systemer.

Litt informasjon om NEC-kommunikasjonsprotokollen

Settet benytter NEC-protokollen, hvor en logisk 0 sendes som en 562,5 µs puls etterfulgt av 562,5 µs pause, og en logisk 1 har en lengre pause på 1,6875 ms.

IR-mottakeren 1838T reagerer kun på signaler med 38 kHz bærebølge og filtrerer bort støy og inkompatible kilder. Den integrerte presisjonssokkelen gjør modulen egnet både for testing og permanent montering.

Tekniske spesifikasjoner for IR-fjernkontroll

• Driftsspenning for mottaker: 3,0–5,5 V

• Strømforbruk for mottaker: opptil 1 mA

• Frekvens: 38 kHz

• Protokoll: kompatibel med NEC-standard

• Batterispor: for CR2025 (ikke inkludert)

• Rekkevidde: opptil 5 meter

Pakkens innhold

• IR-fjernkontroll

  : sender i NEC-format

• 1838T IR-mottaker

  : for dekoding av signaler

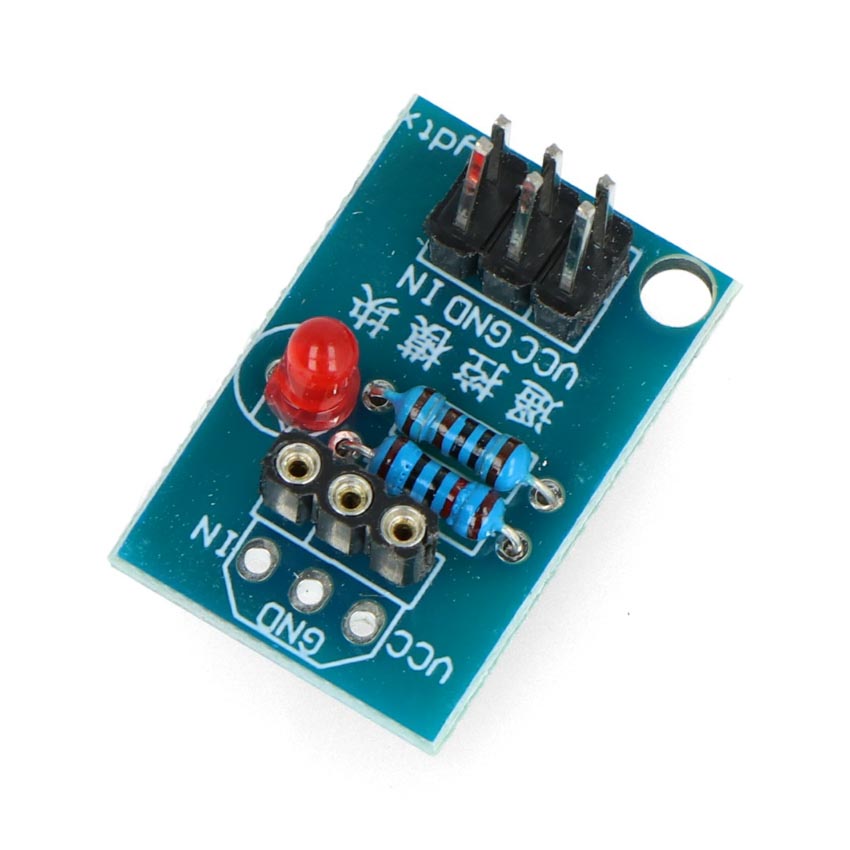

• Monteringsmodul

  : for tilkobling av mottakeren

• Dupont-kabler hunn–hunn

  : for enkel kobling til GPIO eller breadboard
• OBS! Batteri er ikke inkludert: CR2025 kan kjøpes separat
