Arduino-kompatibelt utviklingskort med ATtiny1604

Name: Arduino-kompatibelt utviklingskort med ATtiny1604
SKU: MR-01242
Price: 249 NOK
Availability: InStock

Legg til i ønskeliste

kr 249,00

Bli den første til å omtale produktet

Det kompakte kortformatet passer i prosjekter med begrenset plass.

Det Arduino-kompatible utviklingskortet bygger på ATtiny1604 og måler 38 x 26 mm. Det har 12 GPIO-pinner, hvor opptil ni kan brukes som analoge innganger, samt 3,3V logikknivå og 5V forsyningsspenning.

Tilkobling og programmering er samlet på kortet.

USB-C brukes til strømforsyning og programmering via CH340C, mens easyC gir I2C-tilkobling for moduler. Kortet har også JST-kontakt og integrert Li-Ion-lader, i tillegg til en adresserbar WS2812B RGB-LED på PA5. Varianten leveres uten monterte goldpin-kontakter, slik at tilkoblingene kan tilpasses prosjektet. Arduino IDE støttes etter installasjon av en tilpasset kortdefinisjon.

På lager

SKU

MR-01242

Kategorier:

Arduino, AVR

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Kompakt ATtiny1604-utviklingskort for Arduino IDE

Dette kompakte utviklingskortet bygger på den 8-biters mikrokontrolleren ATtiny1604 og er laget for elektronikkprosjekter der plassen er begrenset. Med mål på 38 x 26 mm kombinerer det programmering via USB-C med 12 GPIO-pinner og flere integrerte funksjoner for prototyping.

Kortet bruker 3,3V logikknivå og 5V forsyningsspenning. Denne varianten leveres uten monterte goldpin-kontakter.

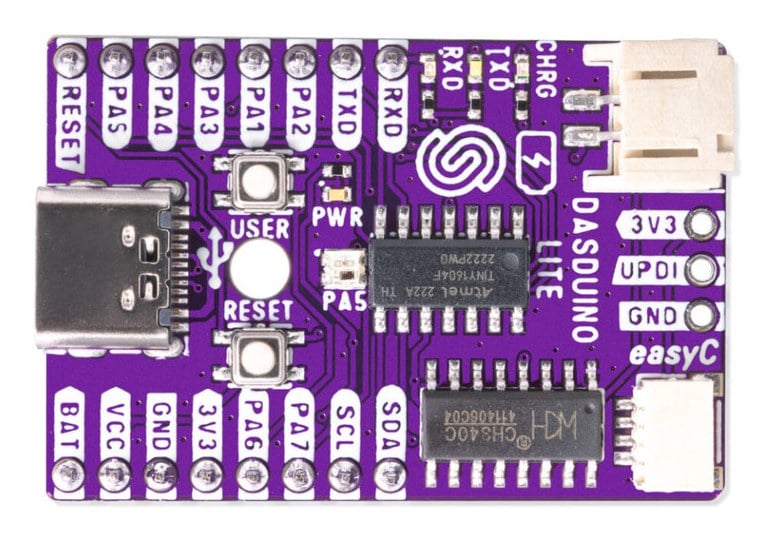

Kompakt ATtiny1604-utviklingskort med USB-C sett ovenfra — Kortet måler 38 x 26 mm og leveres uten goldpin-kontakter

Baksiden av ATtiny1604-utviklingskortet med merkede tilkoblingspunkter — Den adresserbare RGB-LED-en er koblet til pinne PA5

Integrerte funksjoner for prototyping

CH340C-konverteren fungerer som USB-UART-grensesnitt mellom kortet og en datamaskin. USB-C-porten brukes til både programmering og strømforsyning, mens den integrerte Li-Ion-laderen gjør det mulig å benytte batteridrift.

En adresserbar WS2812B RGB-LED er koblet til pinne PA5 og kan brukes til visuell statusindikasjon direkte fra programmet.

GPIO, analoge innganger og easyC

Kortet har 12 GPIO-pinner, og opptil ni av dem kan brukes som analoge innganger. Det gir tilkoblingsmuligheter for blant annet sensorer, skjermer og andre elektroniske komponenter.

easyC-porten gir tilgang til I2C og lar kompatible moduler kobles til uten lodding. En egen JST-kontakt er beregnet for Li-Ion-batteri.

Koblingsdiagram for ATtiny1604-utviklingskort med oversikt over pinnene — Tolv GPIO-pinner gir tilgang til opptil ni analoge innganger

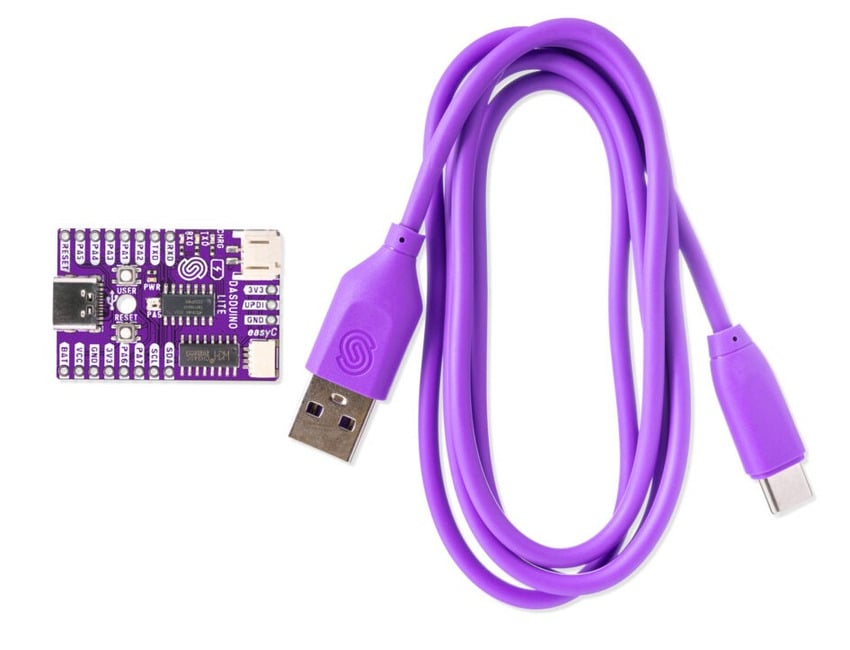

ATtiny1604-utviklingskort plassert ved siden av en USB-C-kabel — Pakken inneholder utviklingskortet og én USB-C-kabel

Strømforsyning og pakkeinnhold

Kortet kan forsynes med 5V via USB-C eller brukes med Li-Ion-batteri gjennom JST-kontakten og den integrerte laderen. USB-C-kabel følger med, slik at kortet kan kobles til for strømforsyning og programmering.

Pakken inneholder følgende deler:

1 utviklingskort uten goldpin-kontakter
1 USB-C-kabel

Programmering med Arduino IDE

Kortet er kompatibelt med Arduino IDE etter at en tilpasset kortdefinisjon fra produktets offisielle repository er installert. Programmeringen skjer via USB-C, med CH340C som USB-UART-grensesnitt. Kortet kan brukes med populære Arduino-biblioteker, noe som gjør det egnet for både nye prototyper og videreutvikling av eksisterende Arduino-baserte løsninger.
