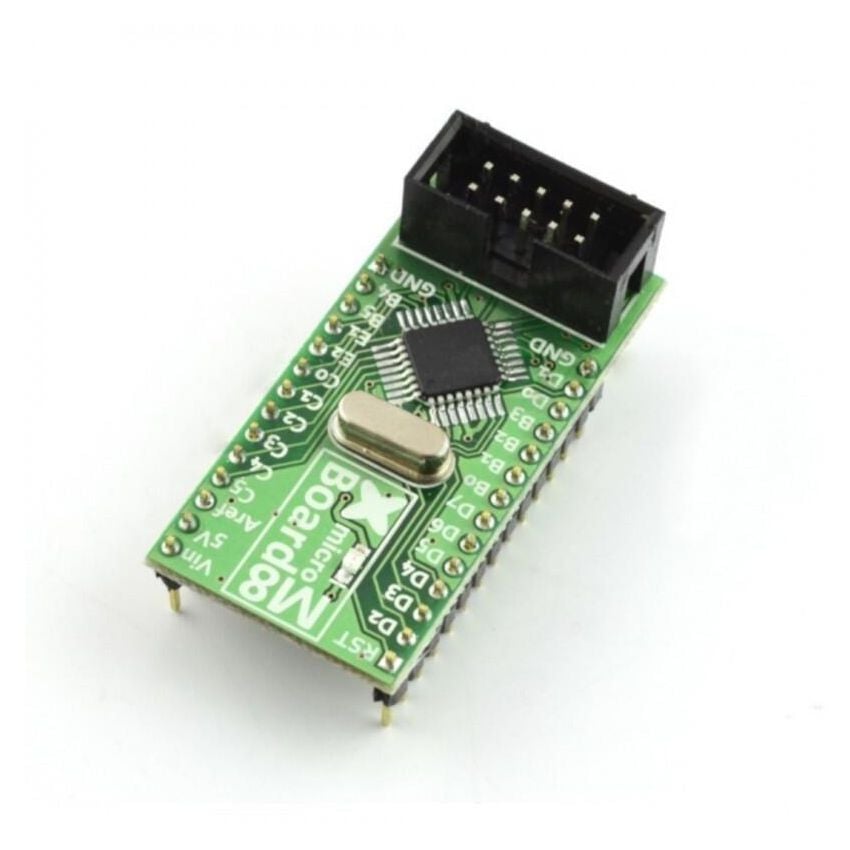

Dette er et lite AVR-modulkort med ATmega8A, laget for utvikling, testing og bygging av egne styringer. Kortet kombinerer mikrokontroller, 5 V regulator, 12 MHz krystall og ISP-kontakt på ett lite kort, slik at du raskt kan komme i gang med programmering i C eller BASCOM AVR.
ATmega8-modul for styring, måling og kommunikasjon i små innebygde systemer.
ATmega8A gir en praktisk kombinasjon av digitale inn- og utganger, ADC, tellere, PWM og serielle grensesnitt. Det gjør modulen egnet når du trenger en enkel og oversiktlig plattform for prototyper, undervisning eller mindre automasjonsoppgaver uten å bygge alt fra bunnen av.
Kortet passer godt når du vil teste logikk, lese analoge signaler, styre utganger eller koble til eksterne moduler via SPI, UART eller TWI. Den innebygde regulatoren og ISP-tilkoblingen gjør også oppsettet mer ryddig i arbeidsbenken og enklere å integrere i egne løsninger.
Denne typen mikrokontroller brukes ofte i små og mellomstore prosjekter der en kombinasjon av GPIO, ADC, PWM og serielle grensesnitt er viktig:
- Sensornoder og målesystemer: lesing av analoge signaler fra sensorer via 10-bits ADC
- PWM-styring: regulering av LED-lys, enkle motorer, vifter eller andre utganger med tre PWM-kanaler
- Seriell kommunikasjon: UART-baserte prosjekter for datautveksling, logging eller enkel kommunikasjon med andre moduler
- Display- og brukergrensesnitt: små systemer med SPI- eller TWI-tilkoblede skjermer, indikatorer eller utvidelser
- Undervisning og AVR-trening: utvikling av egne øvingsprosjekter med timere, avbrudd, porter og grunnleggende innebygd programmering
Tellere og timere
2 x 8-bit, 1 x 16-bit
Grensesnitt
SPI, UART, TWI (I2C)
Analog komparator
Innebygd
Spenningsregulator
5 V, 78M05
Forsyningsspenning
7–12 V DC
Programmering
ISP, IDC-10
Statusindikasjon
LED for tilkoblet forsyningsspenning
I/O-utganger
Ført ut på to goldpin-rekker, med unntak av pinner brukt av krystallen
