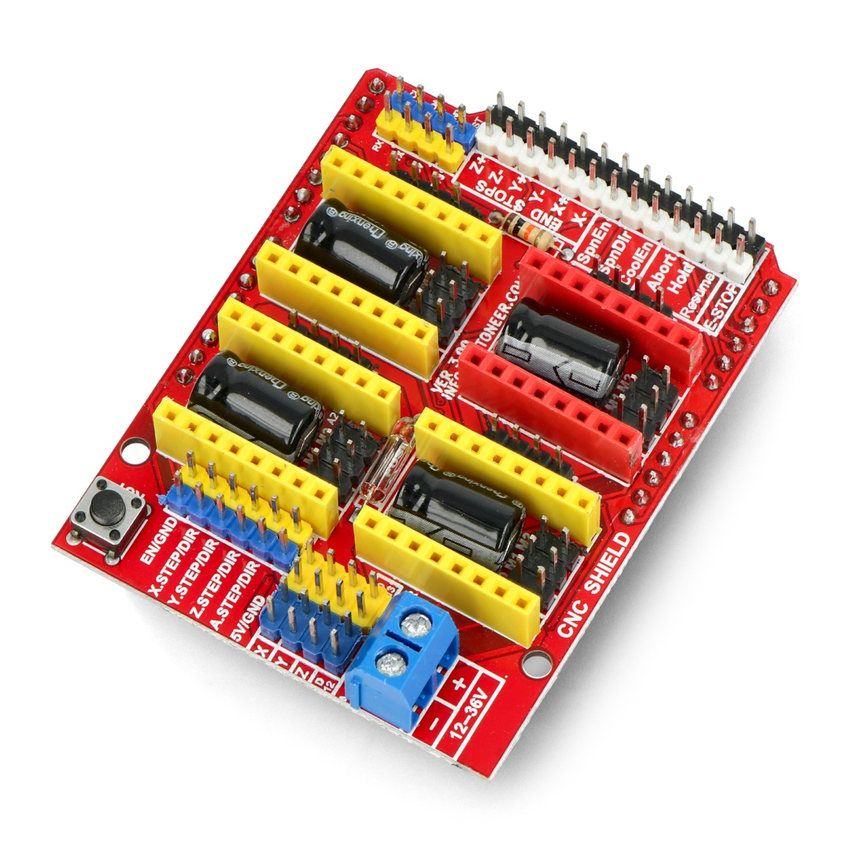

CNC-utvidelseskort til Arduino med fire StepStick-sokler

Name: CNC-utvidelseskort til Arduino med fire StepStick-sokler
SKU: MR-01318
Price: 189 NOK
Availability: InStock

Legg til i ønskeliste

kr 189,00

Bli den første til å omtale produktet

Bygg styring for CNC-maskin eller 3D-skriver.

Dette ferdigmonterte CNC-utvidelseskortet kobles til Arduino Uno eller Mega og gir plass til fire kompatible StepStick-drivere, blant annet A4988. Det støtter GRBL 0.8c og har STEP- og DIR-signaler for fire motorstyringer.

Tilkoblingene samler viktige styresignaler.

Kortet har innganger for endestopp på X-, Y- og Z-aksen samt tilkoblinger for I2C og UART. Logikksignalene bruker 5V, mens motorforsyningen er 12V til 36V, avhengig av valgt driver, og kobles til via skruterminal. Kortet krever ikke lodding. Motorstyringsdrivere og Arduino-kort kjøpes separat.

På lager

SKU

MR-01318

Kategorier:

CNC fresemaskiner, Arduino, Automatisering

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

CNC Shield for Arduino og fire trinnmotorer

CNC Shield er et utvidelseskort for å bygge styring til en 3D-printer eller annen CNC-maskin med et kompatibelt Arduino-kort. Fire sokler tar imot trinnmotorstyrere som A4988 og lignende, slik at opptil fire trinnmotorer kan styres fra samme kort.

Kortet er ferdig montert og krever ikke lodding for tilkobling til Arduino-kortet. Motorstyrerne må kjøpes separat. Skjoldet støtter GRBL og samler STEP- og DIR-signaler, motorutganger, endestoppinnganger og serielle grensesnitt på ett kort.

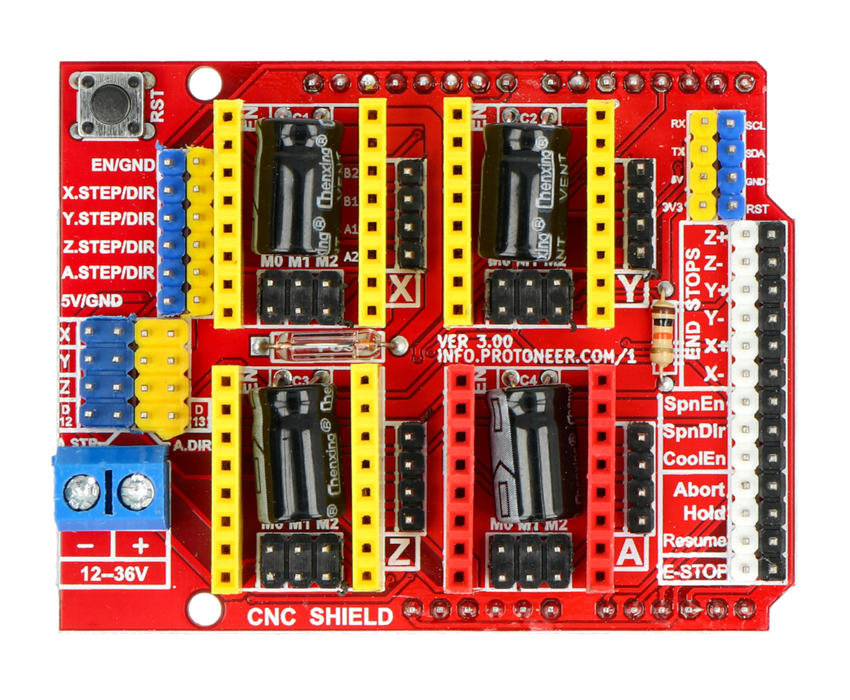

CNC Shield sett ovenfra med fire motorstyrermoduler og skruterminal — Fire sokler er beregnet for A4988 og lignende motorstyrere

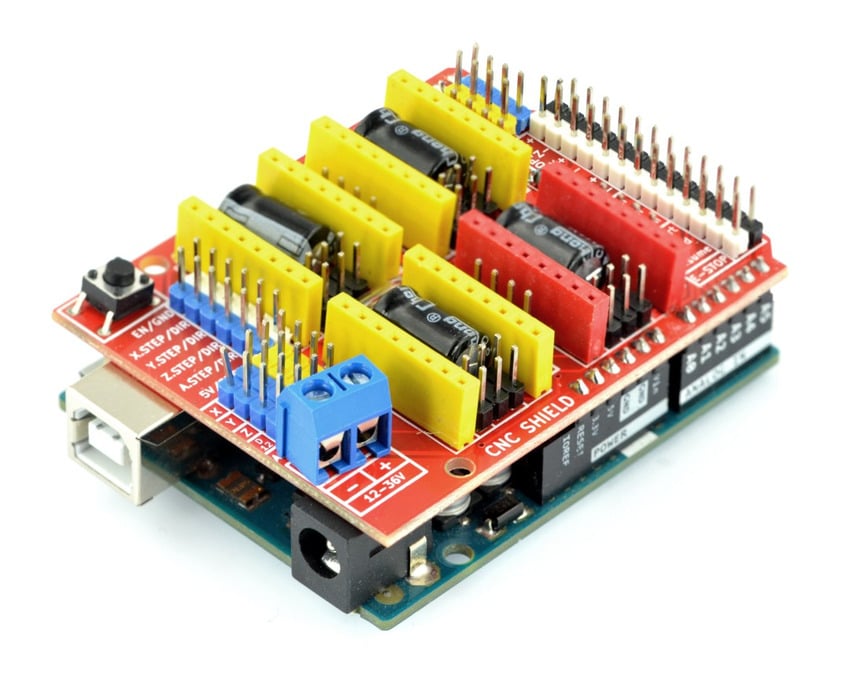

CNC Shield montert på Arduino-kort med motorstyrermoduler og kontaktrekker — Kompatibel med Arduino Uno og Mega; Arduino-kort kjøpes separat

Kompatibilitet og strømtilkobling

Skjoldet er kompatibelt med Arduino Uno og Mega. Det monteres på Arduino-kortet uten lodding, mens selve Arduino-kortet og motorstyrerne kjøpes separat. A4988 og tilsvarende motorstyrere kan brukes i de fire driversoklene.

Forsyningen til motorene er oppgitt til 12 V til 36 V, avhengig av valgt motorstyrer, og kobles til gjennom en ARK-skruterminal. Driftsspenningen for logikksignalene er 5 V. Disse verdiene må holdes atskilt når strømforsyning og motorstyrere velges.

STEP, DIR og grensesnitt for maskinstyring

STEP- og DIR-signaler er ført ut for fire motorstyrere. Kortet har også motorutganger, UART- og I2C-tilkoblinger samt innganger for endestopp. Endestoppinngangene er merket X+ / X-, Y+ / Y- og Z+ / Z-.

GRBL 0.8c er oppgitt som kompatibel programvare. GRBL tolker G-kode, mens STEP- og DIR-utgangene gir styresignaler til drivermodulene. Sammen med et kompatibelt Arduino-kort kan skjoldet dermed inngå i prosjekter som krever sekvenser av styrte trinnmotorbevegelser.

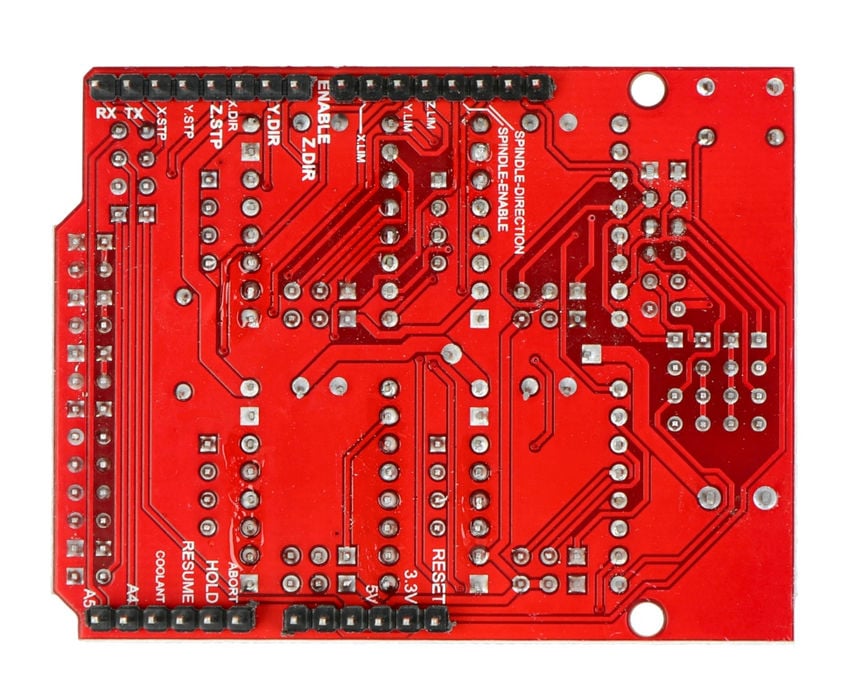

Undersiden av CNC Shield med kobberbaner og loddepunkter — STEP- og DIR-signaler er ført ut for fire motorstyrere

Bruksområder for 3D-printer og CNC

Med fire motorstyrerplasser, endestoppinnganger og GRBL-kompatibilitet kan kortet brukes i flere prosjekter med koordinert trinnmotorstyring:

Styring av en egen 3D-printer
Kontroller for en liten CNC-fres
Styring av en graveringsmaskin
Bevegelseskontroll i en robotmanipulator
Motorstyring i en 3D-skanner

Spesifikasjoner

Motorforsyningen avhenger av valgt motorstyrer, mens logikksignalene arbeider ved 5 V. Tabellen samler de viktigste tilkoblingene og tekniske verdiene for planlegging av oppsettet.

Forsyningsspenning til motorer

12 V til 36 V, avhengig av motorstyrer

Strømtilkobling

ARK-skruterminal

Driftsspenning for logikksignaler

5 V

Antall driversokler

Kompatible motorstyrere

A4988 og lignende

Styresignaler

STEP og DIR for fire motorstyrere

Grensesnitt
